第 1 部 基本编 第 2 章 生产
2-140
（3）选择吸取的供应装置
当同一元件有多个供应装置(吸取数据)时，初始值为从最初输入的数据开始吸取元件。
也可根据需要改变供应装置。
（4）修改吸取坐标
无法顺利吸取时，可通过手动输入或使用示教功能，修改吸取坐标。
2-11-5-3 连续检查激光高度

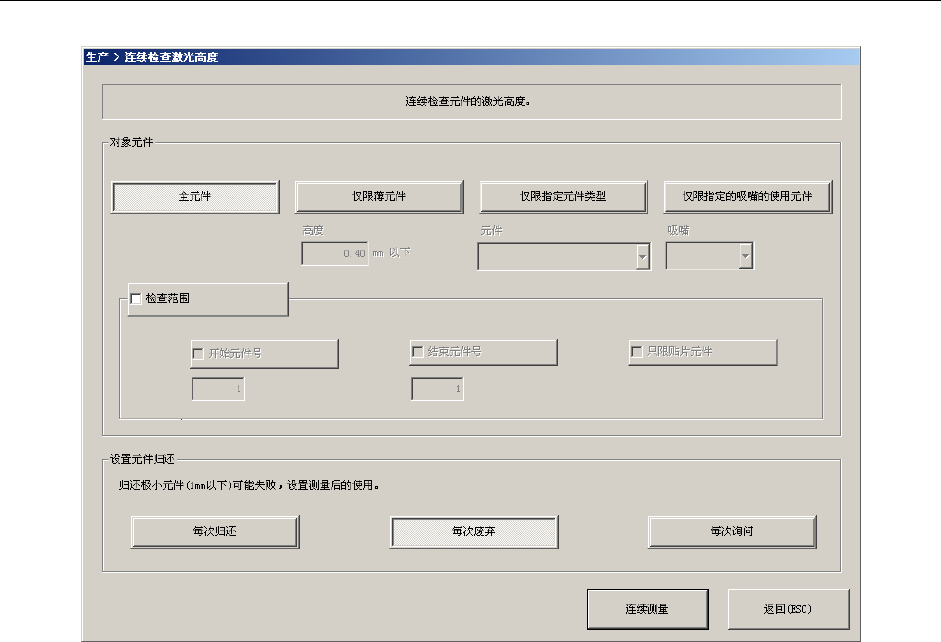

图 2-11-5-3-1 设定连续检查激光高度条件
（1）对象元件
只检查元件数据中某种条件与之一致的元件时，进行此项设定。
1) 全元件
检查所有的元件数据。
2) 仅限薄元件
仅检查“高度”在设定值以下的元件。
3) 仅限指定元件类型
仅检查指定的元件类型。
4) 仅限指定的吸嘴的元件
仅检查使用指定的吸嘴的元件。
第 1 部 基本编 第 2 章 生产
2-141
（2）检查范围
在对象元件条件基础上,要针对特定的元件编号进行检查时,请加以勾选。
1) 开始元件号
指定开始检查的元件数据的编号。
2) 结束元件号
指定结束检查的元件数据的编号。
3) 只限贴片元件
当限定为贴片数据中指定的元件数据时，请加以勾选。
（3）设置元件归还
设置连续测量开始后，元件尺寸在1mm以下的元件，测量如何后处理。
1) 每次废弃
元件每次按指定的方法废弃。
2) 每次归还
元件归还到原来的位置。
3) 每次询问
每次测量结束后询问。
（4）连续测量（或按<START>开关）
执行指定的检查范围的检查。
●执行指定范围的检查直到最后一个元件，反复进行，然后返回条件设置画面。
●检查中检出错误时，可进行激光高度单独检查。
注意
按下“连续测量”按钮后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“连续测量”按钮前，请务必确认装置内部无人作业。
在按下“连续测量”按钮前，请确认装置附近没有会受到人身伤害的人。
在按下“连续测量”按钮前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
（5）返回
返回原来的画面。
第 1 部 基本编 第 2 章 生产
2-142
2-11-5-4 连续检查激光高度执行中（单独检查激光高度）
连续检查激光高度中，显示正在进行连续检查激光高度的元件内容/吸取位置/激光高度，依次显
示执行中的处理内容。
检查结果为错误时，可在此画面单独检查激光高度、激光高度测量。

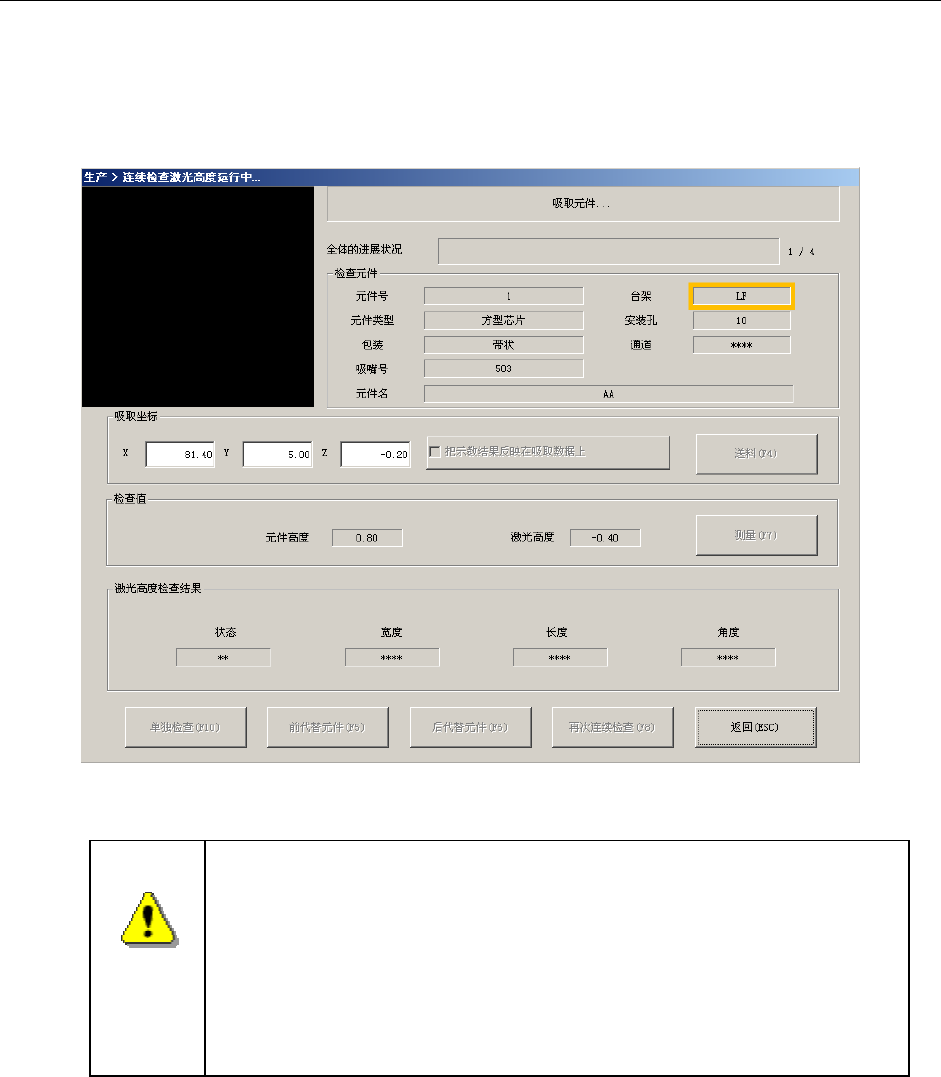

图 2-11-5-4-1 连续检查激光高度执行中(单独检查激光高度)画面
注意
按下“单独检查”或“测量”按钮后，贴片头会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“单独检查”或“测量”按钮前，请务必确认装置内部无人作业。
在按下“单独检查”或“测量”按钮前，请确认装置附近没有会受到人身伤
害的人。
在按下“单独检查”或“测量按钮前，请确认装置内部没有安装、安放会妨
碍装置运行的物体(调整工具等)。
