第 1 部 基本编 第 1 章 设备概要 1-4 1-2 本设备的构成 1-2-1 本设备的构成 图 1-2-1-1 正面图 ① 液晶监视器 ⑤ 微型显示灯 ⑨ 鼠标 ② 操作面板 ⑥ 气动调压阀 ⑩ FDD/ DVD-ROM (选购项) ③ 电源开关 ⑦ 压力表 ⑪ 真空泵（后侧） ④ 信号灯 ⑧ 键盘 ⑫ 漏電断路器 ( 后侧 ) 图 1-2-1-2 ① ATC 单元 ④ X-Y 单元 ⑦ 送料器台架单元 ② LNC60 贴片头单元…
第 1 部 基本编 第 1 章 设备概要
1-3
1-1-3 系统构成
FX-3
电源装置
马达控制装置
X-Y 定位装置
基板传送装置
自动工具交换装置 (ATC)
固定送料器台架（机械式）
传送带浮动检测装置
0402 元件对应功能
送料器位置指示功能（FPI）*1
自动切带器
ATX 电源
贴片站点
基板宽度自动调整装置
送料器摆放台
真空泵
HOD
键盘
鼠标器
信号灯（带蜂鸣器）
框内的机器·功能为选购项
*1 带有*1 标志的选项为工厂出货选项。
统一更换台功能 *1
紧急停止按钮
销基准
背面监视器（附带触摸屏 R）*1
外形基准
L-Wide 选购项 *1
HDD & SSD
CD-R/RW
迷你信号灯（显示元件用完）
*1
IC 回收带
位置校正摄像机(OCC)
高度测量装置(HMS)
激光识别贴片头(LNC60)
坏板标记读入器(BMR) *1
液晶显示器（带触摸屏）
CPU 板
IO 控制装置
软盘驱动器（FDD）
100BASE/10BASE T
以太网卡
外体
SOT 方向检查功能 *1
散件送料器、带状送料器、管状送料器
SCS(防止元件误装系统)
HLC(主生产线计算机)
基板观察程序
FCS (Flexible Calibration System)
EPU(外部编程装置)
贴片头
元件验证功能(CVS) *1
气压设备管道系统
废弃盒
连接器托架 *1
主线过滤器 *1
备用更换台功能（带连接器的托架）
备用更换台功能（不带连接器的托架）
打印端口
基板挡块可变 180 组
第 1 部 基本编 第 1 章 设备概要
1-4
1-2 本设备的构成
1-2-1 本设备的构成

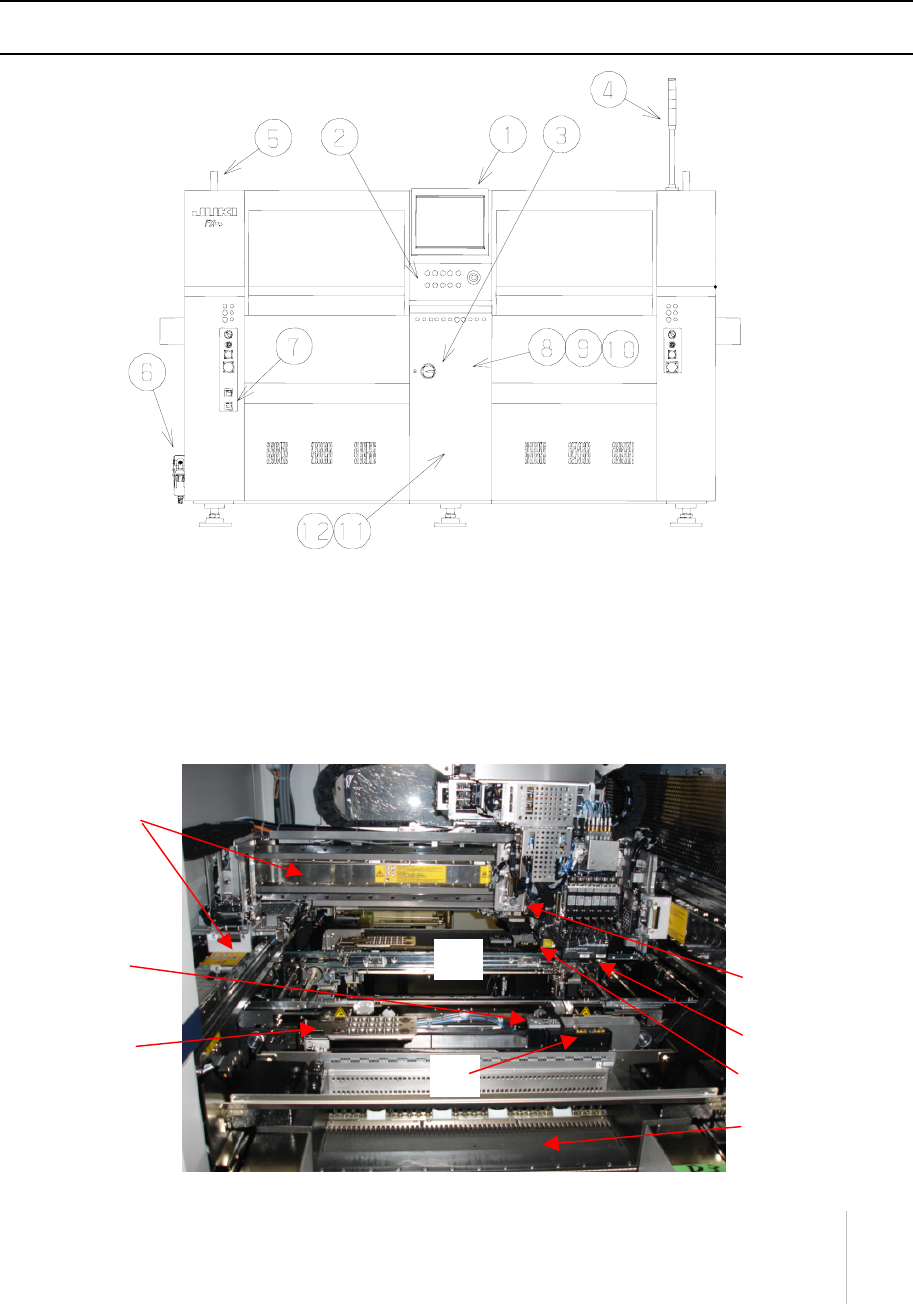

图 1-2-1-1 正面图
① 液晶监视器
⑤ 微型显示灯 ⑨ 鼠标
② 操作面板
⑥ 气动调压阀 ⑩ FDD/ DVD-ROM (选购项)
③ 电源开关
⑦ 压力表 ⑪ 真空泵（后侧）
④ 信号灯
⑧ 键盘 ⑫ 漏電断路器(后侧)
图 1-2-1-2
① ATC 单元 ④ X-Y 单元 ⑦ 送料器台架单元
② LNC60 贴片头单元 ⑤ 基板传送单元 ⑧ HMS 单元
③ OCC 单元 ⑥ CAL 块单元 ⑨ CVS 单元（选购项）
③
①
②
④
⑤
⑥
⑥
⑧
⑨
⑦
第 1 部 基本编 第 1 章 设备概要
1-5
◆打开安全盖时要把盖子向上开足直到上了锁，确认上锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
*没有上好锁就放开手时，盖子有落下来的危险。
◆ 关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要被落下来的盖子碰伤。）
*不要把盖子、杆等压得太重。
打开：确认杆子插到头。
关闭：杆子上提，解锁。
＜开关安全盖时的注意事项＞
上锁
解锁
