第 1 部 基本编 第 2 章 生产
2-144
（3）吸取坐标
指定要进行检查、或测量的元件的吸取位置。
按下“前代替元件”按钮、“后代替元件”按钮、或“F5”键、“F6”键，即可变更为前代
替元件或后代替元件的吸取位置。
● “送料”按钮
顶推一下送料器，送出元件(32mm纸带除外)。
● 把示教结果反映在吸取数据上
选择是否把示教结果反映在吸取数据上。
未勾选时，坐标仅适用于此次吸取。
要进行XYZ坐标示教时，把焦点对准编辑框，再按功能栏的“示教”按钮。
(4) 检查值
显示进行检查的元件高度以及激光高度。
●测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1)状态
OK ：定心成功
数字：定心失败（数字为激光状态的号码）
2)宽度、长度
显示定心成功时的元件尺寸。
3)角度
显示定心时的元件角度。
第 1 部 基本编 第 2 章 生产
2-145
2-11-5-5 测量激光高度

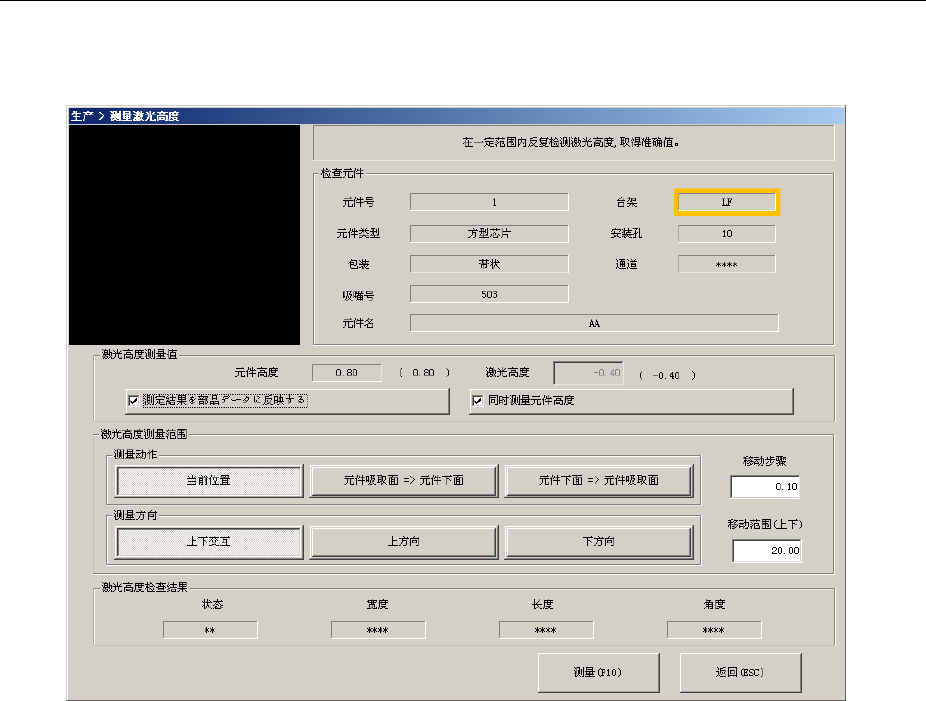

按下[测量]按钮后，显示如下画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，
将能够执行定心的激光高度，作为最佳激光高度。
图 2-11-5-5-1 测量激光高度画面
（1）检查元件
显示元件内容
（2）激光高度测量值
显示进行激光高度检测的必要内容。（）内显示测量前的值。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为“激光高度判定范围”开始时的“当前的激光高度位置”使用。
3) 把测量结果反映在元件数据上。
在勾选框里选择是否把测量结果立即反映在元件数据上。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时自动计算激光高度。
在这种情况下，自动计算的激光高度，作为“激光高度判定范围”开始时的“当前的
激光高度位置”使用。激光高度不能任意指定。
第 1 部 基本编 第 2 章 生产
2-146
（3）激光高度测量范围
指定测量的范围。（反复范围与元件、激光高度的位置关系，请参见后述的项目）
1)测量动作
a）当前位置
从测量激光高度值中设置的“激光高度”值开始，沿着设置的“测量方向”，每
次按“移动步骤”的设定值移动，反复进行测量。
激光定心成功后，测量即告结束。
b）元件吸取面＝＞元件下面
从吸取面（元件表面）到元件下面，按后述的“移动步骤”的设定值逐段移动、
逐段测量。
c）元件下面＝＞元件吸取面
从元件下面到吸取面(元件表面)，按后述的“移动步骤”的设定值逐段移动、逐
段测量。
2)测量方向
a）上下交互
b）上方向
c）下方向
3)移动步骤、移动范围
设置测量时的移动步骤和移动范围。
元件侧面
移动范围
移动step
当前激光高度
移动范围
图 2-11-5-5-2 激光高度判定范围(当前高度)
（4）激光高度检查结果
显示激光定心执行后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。
移动步骤
