第 1 部 基本编 第 2 章 生产
2-146
（3）激光高度测量范围
指定测量的范围。（反复范围与元件、激光高度的位置关系，请参见后述的项目）
1)测量动作
a）当前位置
从测量激光高度值中设置的“激光高度”值开始，沿着设置的“测量方向”，每
次按“移动步骤”的设定值移动，反复进行测量。
激光定心成功后，测量即告结束。
b）元件吸取面＝＞元件下面
从吸取面（元件表面）到元件下面，按后述的“移动步骤”的设定值逐段移动、
逐段测量。
c）元件下面＝＞元件吸取面
从元件下面到吸取面(元件表面)，按后述的“移动步骤”的设定值逐段移动、逐
段测量。
2)测量方向
a）上下交互
b）上方向
c）下方向

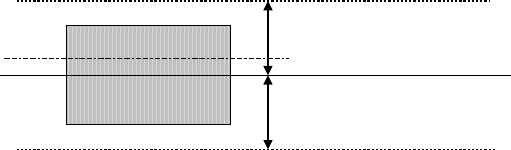

3)移动步骤、移动范围
设置测量时的移动步骤和移动范围。
元件侧面
移动范围
移动step
当前激光高度
移动范围
图 2-11-5-5-2 激光高度判定范围(当前高度)
（4）激光高度检查结果
显示激光定心执行后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。
移动步骤
第 1 部 基本编 第 2 章 生产
2-147
2-11-5-6 激光高度测量的重复范围
根据画面上选择不同的测量动作、测量方向，检查的重复范围会有变化。
表 2-11-5-6-1 激光高度反复检测的范围
测量动作（开始点） 测量方向 内容
上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅向上方向进行连续检查。
当前位置
下方向 从当前位置开始仅向下方向进行连续检查。
元件吸取面->元件下面 － 以元件高度为基础，从元件吸取面到元件下面
进行连续检查。
元件下面->元件吸取面 － 以元件高度为基础，从元件下面到元件吸取面
进行连续检查。
2-12 工具
2-12-1 操作选项
从主画面的[工具]－[操作选项]中，仅显示与生产相关的项目。
即使在生产控制以外的画面显示的操作选项中进行设定，选中的内容也相同。
详见“第 6 章 操作选项”。
第 1 部 基本编 第 2 章 生产
2-148
2-13 生产时的各项处理
2-13-1 继续返回原点
在可以进行继续返回原点的状态下，请先按〈ORIGIN〉开关，显示有“伺服锁”按钮的画面。
要显示继续返回原点画面，必须先完成一次全轴返回原点。
◇ 出现切断伺服电源的异步现象时能否进行继续返回原点列表如下：
表 2-13-1-1 继续返回原点的条件
◆ 发生下述情况时，不能进行继续返回原点。
1)全轴返回原点未完成时
2)已执行了继续返回原点，但未完成时
No. 异步现象 继续返回原点
１ 主机异常停止 ×
２ 供料器悬浮瞬间停止 ○
３ 各轴限位传感器检测 ×
4 各轴报警 ×
5 基准领域传感器检测 ○
6 POWER OFF(CE 机) ○
