第 1 部 基本编 第 2 章 生产
2-159
2-13-2-5 重新生产时的贴片跟踪
开始生产重夹基板完成后，将会出现以下的对话框。
点击[贴片完毕]后按<START>开关，则会进行贴片跟踪，以确认下一个贴片点的贴片是否已经完成。
请根据贴片跟踪，通过目检确认最终贴片点的下一个贴片点是否已被贴片。
点击[未贴片]后按<START>开关，则不会进行贴片跟踪，而开始继续生产。
单击<STOP>开关，则返回生产“通过”状态。

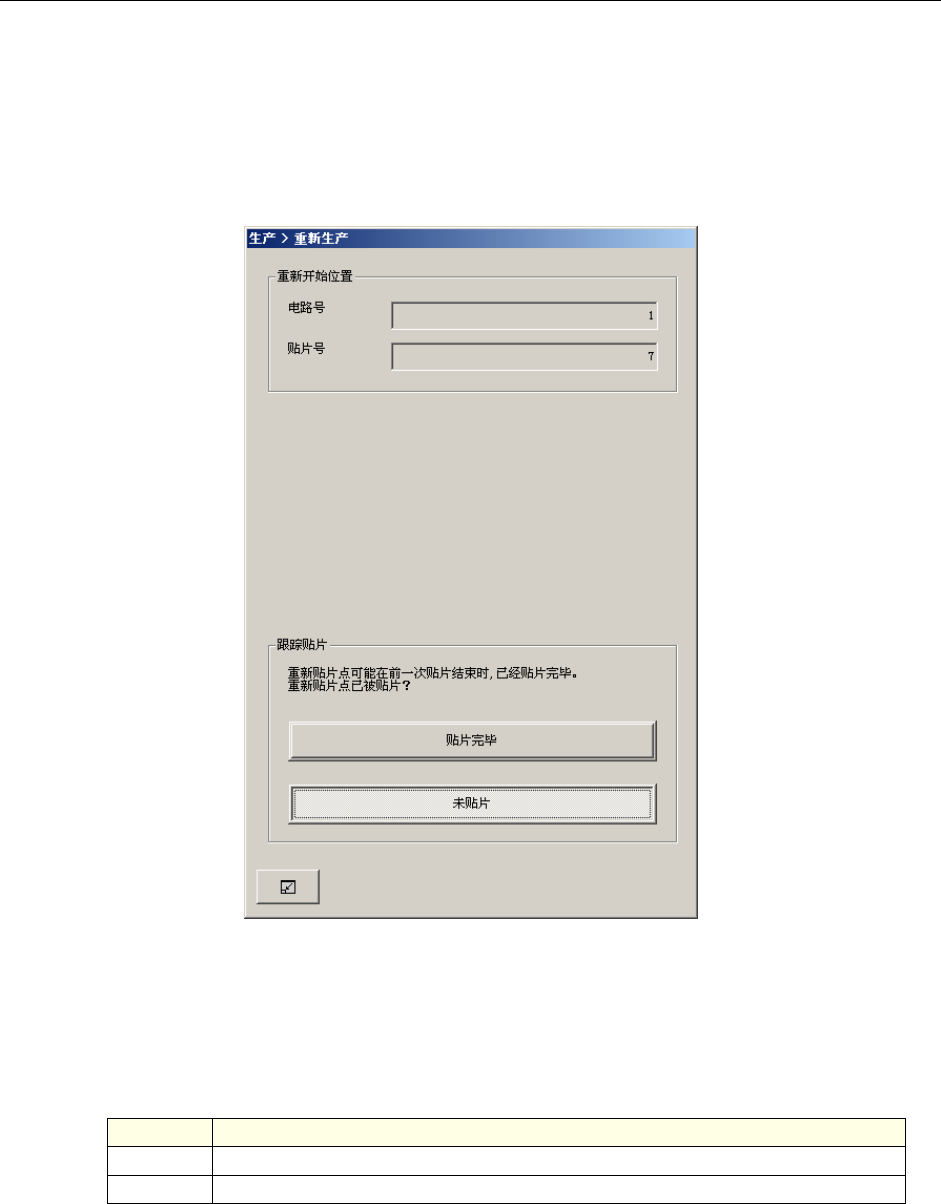

图 2-13-2-5-1 重新生产的对话框
(1)重新开始位置
显示开始生产的贴片位置。
表 2-13-2-5-1 重新开始位置
项目 内容
电路号 显示生产开始的电路号。
贴片号 显示生产开始的贴片号。
第 1 部 基本编 第 2 章 生产
2-160
(2)贴片跟踪
确认生产重新开始点是否已经贴片。
表 2-13-2-5-2 贴片跟踪
项目 内容
贴片完毕
按生产重新开始的贴片点贴片完毕处理。
从重新开始贴片点的下一个贴片点开始贴片。
请目检确认贴片跟踪的生产开始点（在生产条件的[重新开始位置]所指定
的位置）是否已贴片完毕。
未贴片
按生产的重新开始贴片点未贴片处理。
从重新开始贴片点开始贴片。
2-13-2-6 删除继续生产文件
如果继续生产文件存在，则菜单栏中的[文件]-[删除继续生产文件]，以及工具栏中的[删除继
续生产文件]按钮呈有效状态。
需要在开始前删除继续生产文件时，请进行此项选择。
图 2-13-2-6-1 确认删除继续生产文件对话框
第 1 部 基本编 第 2 章 生产
2-161
2-13-3 错误提示时的确认安装吸嘴
生产中替换吸嘴时，如果 Head（贴片头）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴对话框，询问是把 Head 吸住的吸嘴手动归还、或是自动归还。
2-13-3-1 归还吸嘴的对话框显示

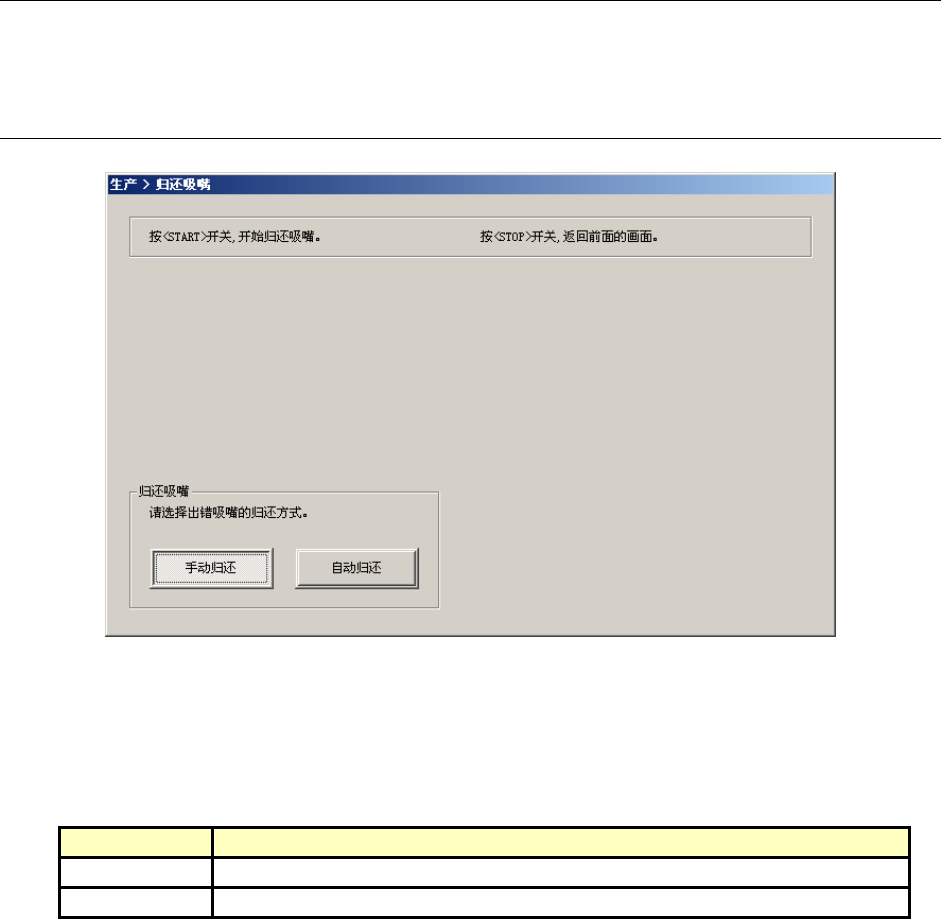

图 2-13-3-1-1 归还吸嘴对话框
(1)归还吸嘴
选择出错吸嘴的归还方式。
表 2-13-3-1-1 归还吸嘴
项目 内容
手动归还 将 Head 吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还 自动归还安装错误的吸嘴。
(2)<START>开关、<STOP>开关
按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>开关 ：回到生产“通过”状态。
