第 1 部 基本编 第 2 章 生产
2-163
2-13-3-3 自动归还吸嘴
“归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。
全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到 Z 轴退避位置。
2-13-3-4 归还吸嘴后的操作
生产异常终止后进行归还吸嘴时，变成生产“通过”状态。
生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。
2-13-4 取得设备信息
从下拉菜单中选择[文件]-[取得设备信息]，可显示取得设备信息和保存的对话框。
在“通过”状态下，将自动生成设备信息文件，并保存到硬盘。

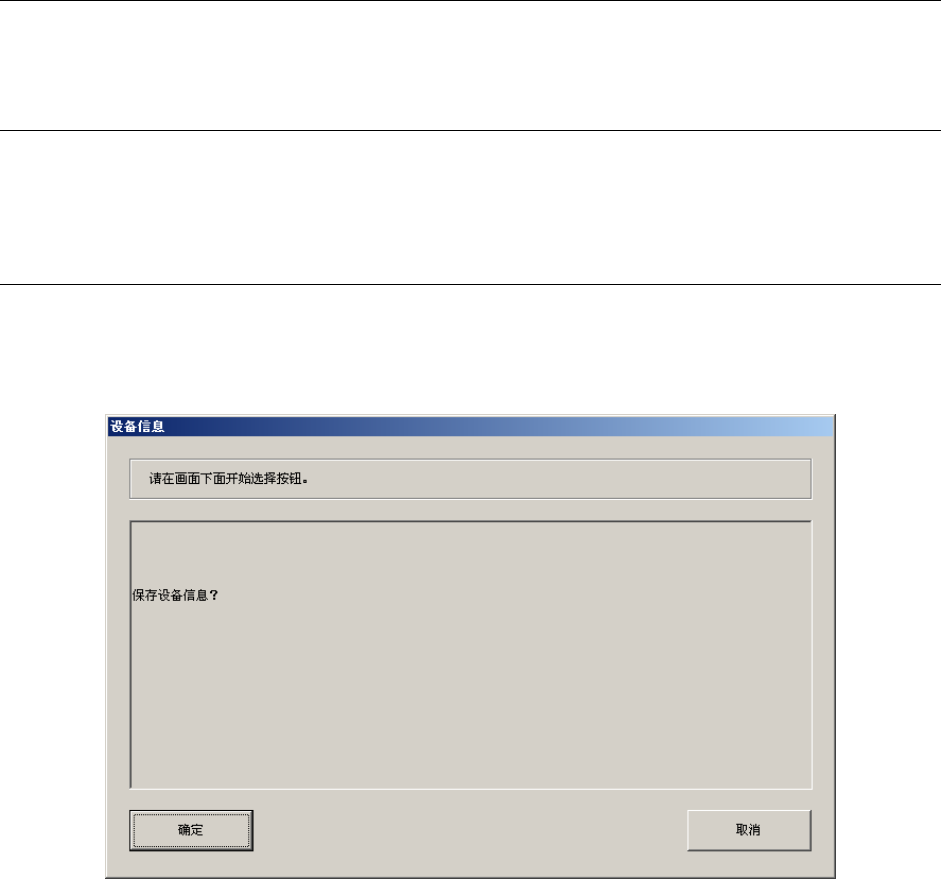

图 2-13-4-1 取得设备信息对话框
单击对话框中的[确定]，会显示以下信息。
取得信息后该对话框会关闭。
第 1 部 基本编 第 2 章 生产
2-164
图 2-13-4-2 设备信息保存中的等待提示对话框
不需要获得信息，要关闭对话框时，请按[取消]按钮。
保存的内容如下表所示。
保存的文件夹：D:\JUKI\TOOLS\MACHINE
表 2-13-4-1 设备信息所包括的文件
No. 文件名称 内容
1 计算机名.log 运行时间记录
2 hist.txt Hist 转存
3 process.txt 显示现在运行的进程的相关信息
4 cnvrstat.txt 传送传感器的状态
5 axispos.txt 轴的现在位置
6 OperationLog.log 操作记录
7 EventLog.log 事件记录
8 posboard.txt 位置板和各放大器的信息
用本功能可以将保存在硬盘里的信息经压缩后转存到软盘。
详细情况请参见“1-5-9：设备信息的保存”。
第 1 部 基本编 第 2 章 生产
2-165
2-13-5 摄像机跟踪贴片位置
显示贴片点一览表，跟踪确认贴片点上是否已经贴上元件。
另外在试打和“空打”时，如在生产条件画面设置了[摄像机跟踪贴片]选项中的[手动输送]或[自
动输送]，则可以在贴片动作后用摄像机跟踪贴片点。
2-13-5-1 自动输送
在“摄像机跟踪贴片位置”中选择“自动输送”时，贴片动作后，摄像机就会移动到最初的贴片点，
显示各站点摄像机跟踪贴片位置的对话框，并在监视器上显示图像。

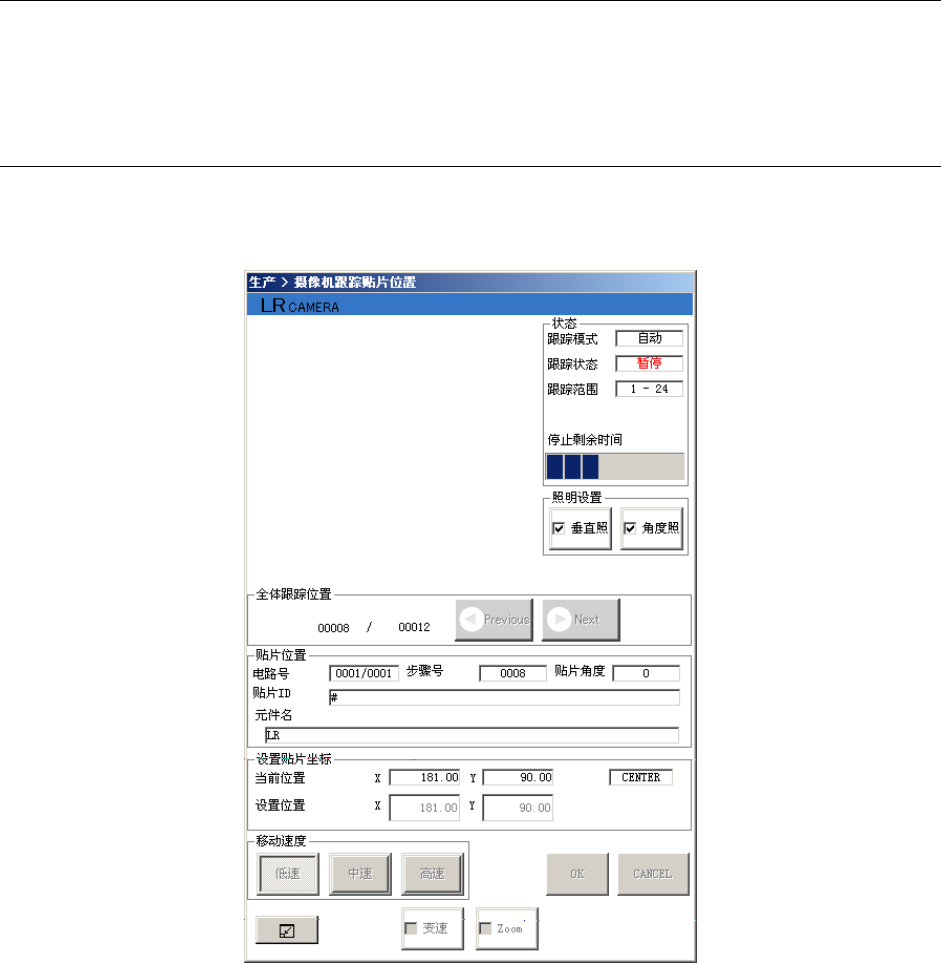

图 2-13-5-1-1 摄像机跟踪贴片位置的对话框
● 在该位置上停留，经过在自动输送间隔中设定的时间后，会自动移动到下一个贴片点。
对长宽任何一边长度超过 4.5mm 的元件进行跟踪时，摄像头会移动到元件的四个角。
●生产动作结束后，继续进行摄像机的贴片跟踪。
●需要暂停摄像机跟踪贴片位置的自动输送时，
请按下操作面板的<STOP>开关。
