第 1 部 基本编 第 1 章 设备概要 1-6 1-2-1-1 基板传送部的构成 ① 搬入传感器 ⑧ C・OUT（OUT） 传感器 ⑮ 挡块 （ 从动导轨侧 ） ② 搬出传感器 ⑨ 支撑台原点传感器 ⑯ 定心销 ③ 等待传感器 ⑩ 传 送 电 磁 阀 ⑰ 支撑台 ④ 停止 (IN) 传感器 ⑪ 传送马达 ⑱ 支撑销 ⑤ C・OUT(IN) 传感器 ⑫ 传送马达 （JOINT） ⑲ 自动调整宽度马达 ⑥ JOINT 传感器 ⑬ 驱动杆 …
第 1 部 基本编 第 1 章 设备概要
1-5

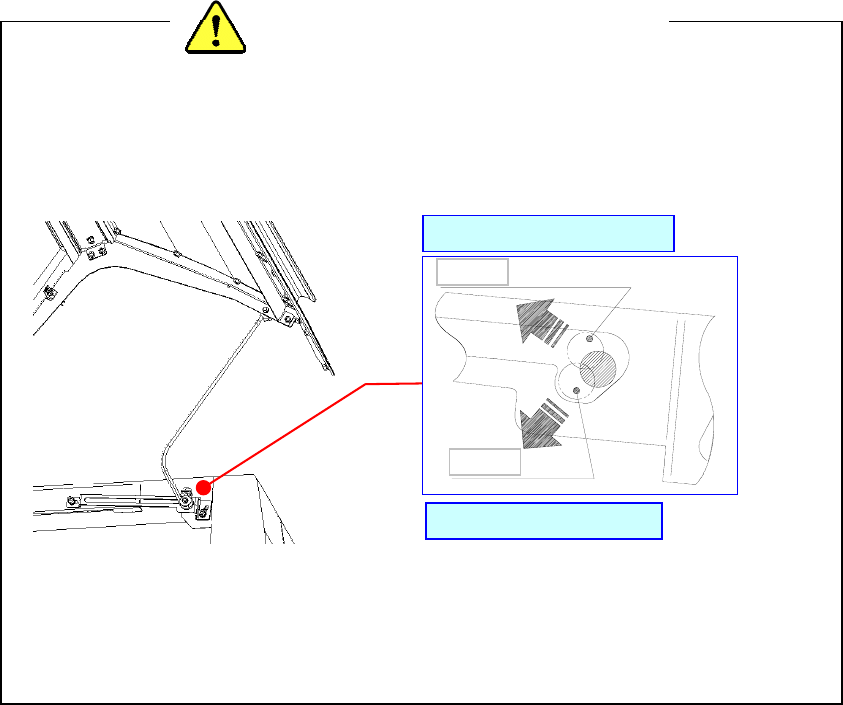

◆打开安全盖时要把盖子向上开足直到上了锁，确认上锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
*没有上好锁就放开手时，盖子有落下来的危险。
◆ 关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，把手把向上移动解开锁。
（请注意，解开锁时不要被落下来的盖子碰伤。）
*不要把盖子、杆等压得太重。
打开：确认杆子插到头。
关闭：杆子上提，解锁。
＜开关安全盖时的注意事项＞
上锁
解锁
第 1 部 基本编 第 1 章 设备概要
1-6

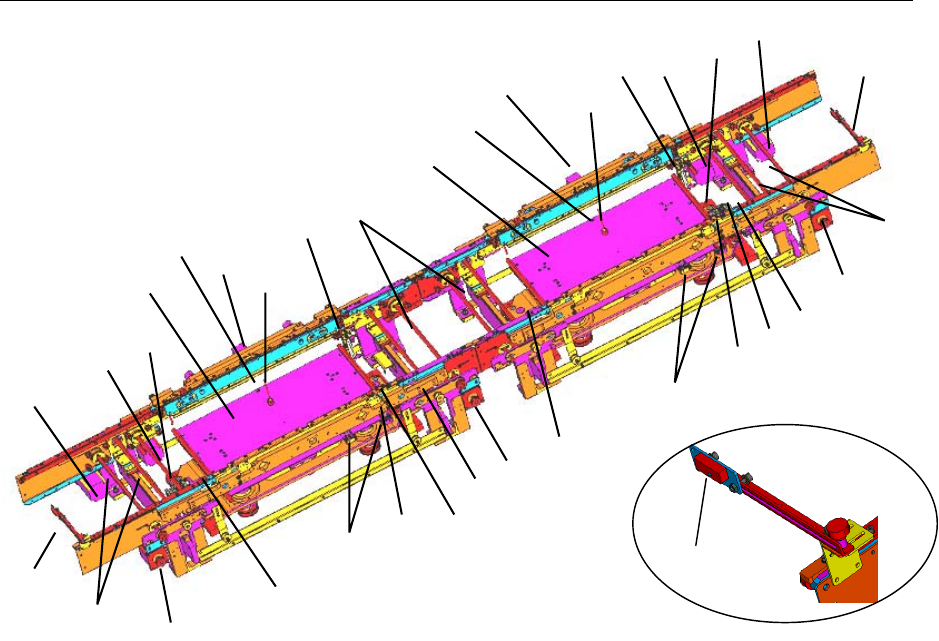

1-2-1-1 基板传送部的构成
① 搬入传感器 ⑧ C・OUT（OUT）传感器 ⑮ 挡块（从动导轨侧）
② 搬出传感器 ⑨ 支撑台原点传感器 ⑯ 定心销
③ 等待传感器 ⑩ 传送电磁阀 ⑰ 支撑台
④ 停止(IN)传感器 ⑪ 传送马达 ⑱ 支撑销
⑤ C・OUT(IN)传感器 ⑫ 传送马达（JOINT） ⑲ 自动调整宽度马达
⑥ JOINT 传感器 ⑬ 驱动杆 ⑳ Y夹杆
⑦ 停止(IN)传感器 ⑭ 挡块（基准轨道侧）
⑦
⑯
⑰
⑱
①
⑬
⑲
②
①
①
⑬
⑪
⑲
⑪
③
⑩
⑰
⑨
⑳
⑱
⑮
⑬
⑰
⑨
⑳
⑱
⑮⑪
⑩
⑲
②
⑬
⑪
⑧
⑦
⑯
⑥
⑤
⑭
④
⑯
①②
⑫
⑭
第 1 部 基本编 第 1 章 设备概要
1-7
1-2-1-2 元件供应部的构成
FX-3 上有 IN、OUT 2 个站点。各站点的元件供应部，为基板传送部前、后的送料器台架。
供应方法因元件包装形式（带式、散装、管式）而不同。带式元件（芯片元件）及管式元件
填装在带式送料器、散装送料器、管式送料器里，安装在送料器台架上进行供应。
可使用统一交换台（选购项），把送料器台架从贴片机主机拆卸下来，进行外部准备。
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 … 30
IN ステーション OUT ステーションJOINT バッファ OUT バッファIN バッファ
1 2 3 4 5 … 30
左前ヘッド
左前バンク
左奥バンク
左奥ヘッド
右前バンク
右奥バンク
右前ヘッド
右奥ヘッド
搬送流れ方向
* 图为向右输送时。向左时 IN（进）和 OUT（出）方向相反。

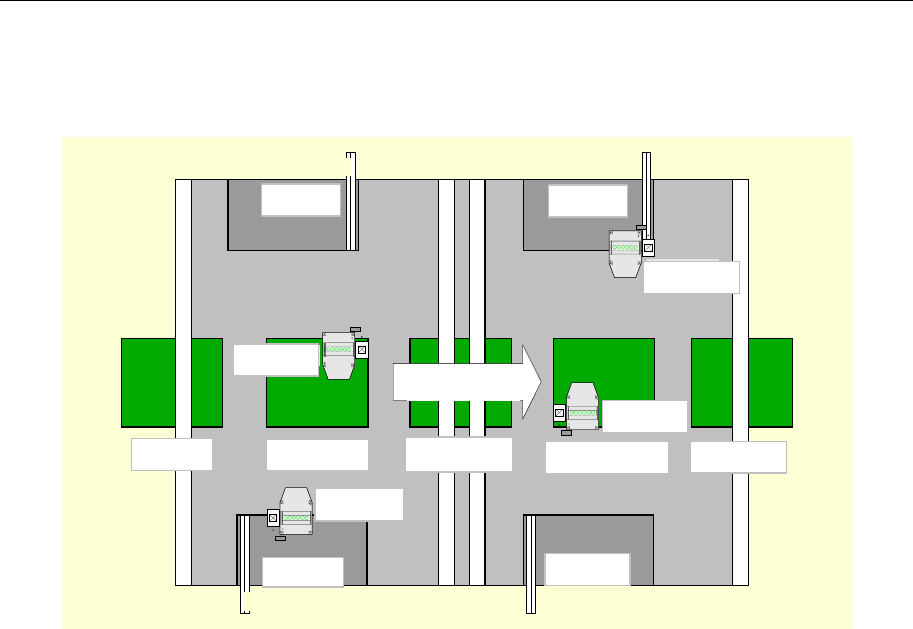

图 1-2-1-3 贴片机主机布局图
出口缓冲
右后贴片头
左后台架
左后贴片头
右后台架
右前贴片头
出口站点
右前台架
左前台架
进口站点
左前贴片头
JOINT 缓冲
进口缓冲
传送方向
