第 1 部 基本编 第 2 章 生产
2-172
(3) 重新开始模式
指定从暂停状态转入重新开始生产的方法。
表 2-14-1-2-3 重新开始模式
项目 内容
重试
从发生错误的元件吸取贴片循环起，重新开始生产。
显示暂停的站点元件用尽供应装置，自动补满。
跳过 跳过发生错误的元件吸取贴片循环，从下一个吸取循环起，开始重新生产。
(4) 执行模式
选择是连续进行生产，还是在每一个步骤停机。
表 2-14-1-2-4 执行模式
项目 内容
连续 生产不间断地连续运行，直至终止或者中断。
单步 按照移动的节点暂停。然后按<START>开关重新开始生产。
(5) 设置数据
变更生产中的数据。
图 2-14-1-2-2 暂停对话框的[补充元件]按钮
表 2-14-1-2-5 设置数据
项目 内容
激光波形
显示激光波形画面，可以确认激光波形。
详细情况请参见“2-14-8 激光弄脏”。
补充元件
显示暂停的站点的元件用尽供应装置，自动补满元件。
如选择了操作选项的[暂停对话框中显示[补充元件]按钮]，则在生产暂停时的对话
框[数据设置]组中显示[补充元件]按钮。
但若元件用尽、或激光识别错误显示暂停对话框时，不论操作选项选择与否均可显
示[补充元件]按钮（请参见图 2-14-1-2-3 补满元件的确认对话框）。
详细信息 显示暂停的详细信息画面。
Head 等待
Head 退避。如果前侧操作面板有效，则会移动到后侧。如果后侧操作面板有效，
则会移动到前侧。
第 1 部 基本编 第 2 章 生产
2-173

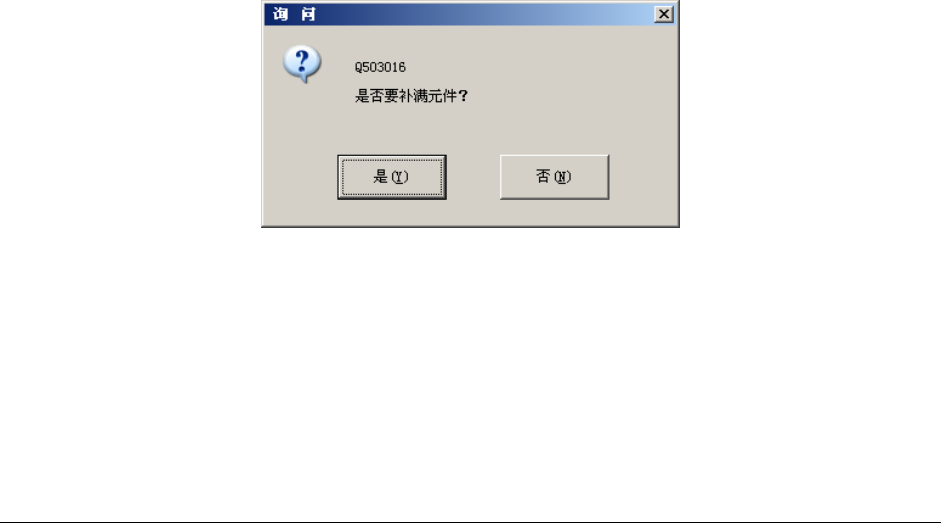

点击[补充元件]按钮，则显示确认对话框。
图 2-14-1-2-3 补满元件的确认对话框
按[是]按钮：在显示暂停的站点补满元件。
进行元件补满时，如果元件剩余为 0，则将剩余数恢复到初始值，解除元件用尽；
如果还有剩余数时，则不改变剩余数，只解除元件用尽。
按[否]按钮：不做任何动作，关闭确认对话框。
2-14-1-3 跟踪
在暂停对话框显示时按功能栏的[跟踪]按钮，可进入吸取位置跟踪模式。
对重试超次、或元件用尽的所有带状送料器、管状送料器、散件送料器，均可进行吸取位置跟踪。
但被设定为“不使用”的送料器，不能成为对象。
详细情况请参见“2-13-6 摄像机跟踪吸取位置”。
第 1 部 基本编 第 2 章 生产
2-174

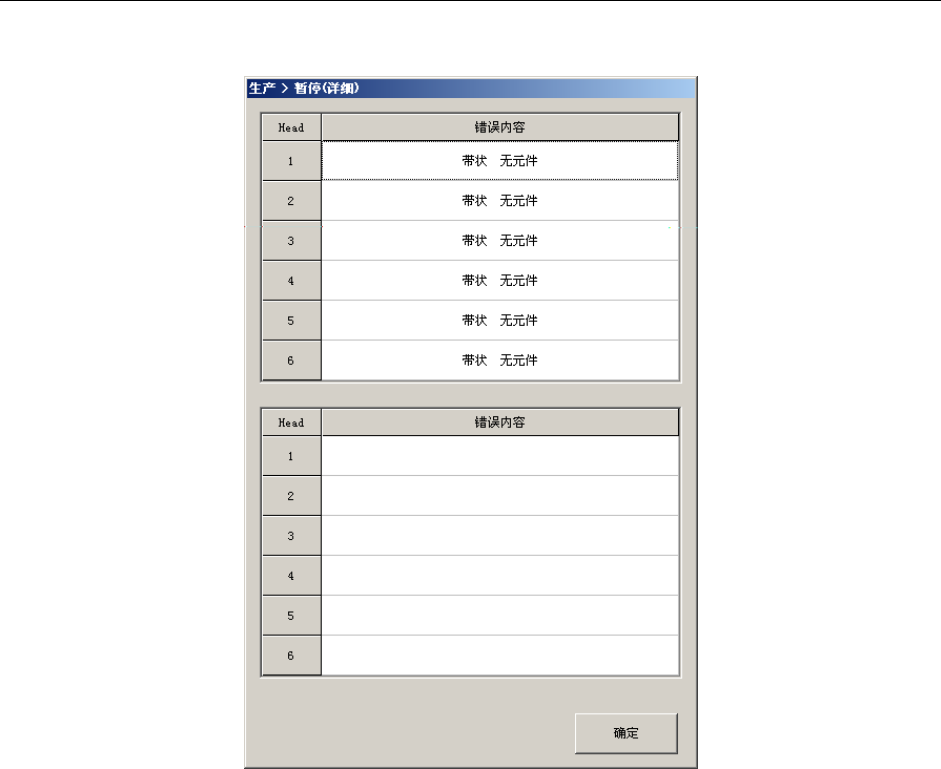

2-14-1-4 详细信息
在对话框上按[详细信息]按钮时，会显示发生错误的 Head 一览表。
图 2-14-1-4-1 错误详情对话框
