第 1 部 基本编 第 2 章 生产
2-188
h按下<START>开关：重新开始生产动作。请参见后面的小项的“2-14-8-3 重新开始的方法”。
h按下<STOP>开关 ：其他站点暂停，显示中断的询问信息，转换到生产中断动作。
当暂停的原因为激光头弄脏、芯片站立错误、激光识别错误、异元件错误时，暂停对话框中会显
示[激光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。
点击[激光波形]按钮，则会显示边缘检查结果的激光波形。
2-14-8-2 激光波形显示

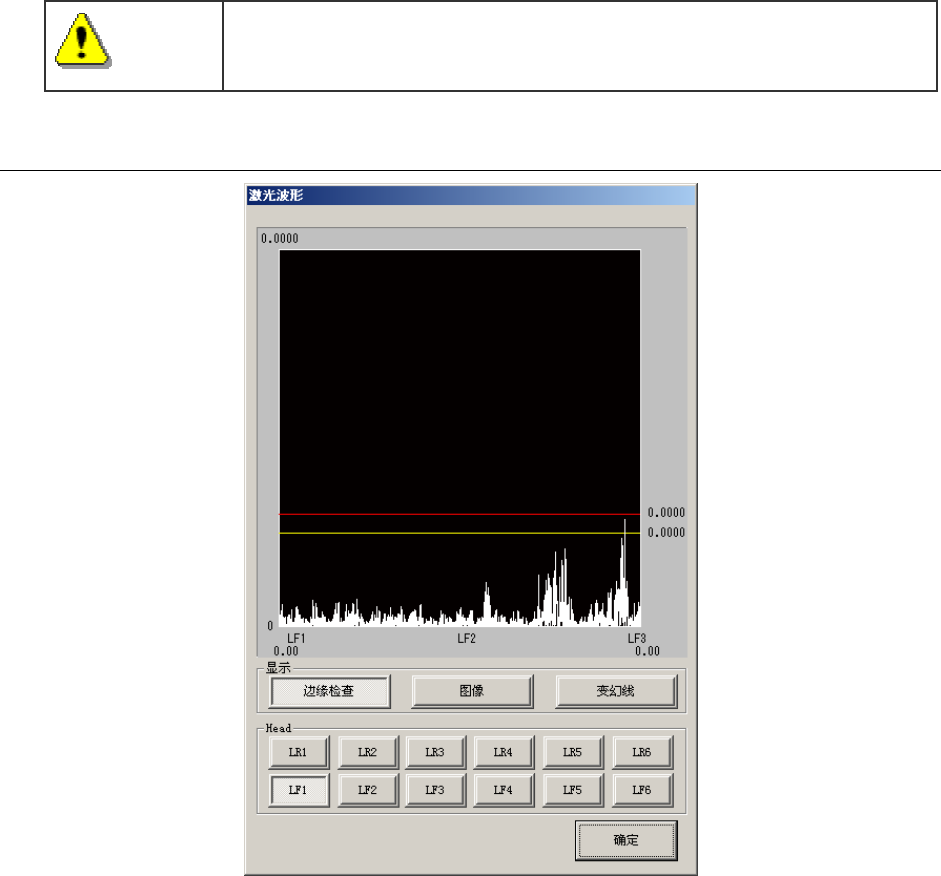

图 2-14-8-2-1 激光波形（边缘检查）画面
注意
点击“激光波形”按钮后，为了进行激光脏污检查，贴片头会上下移动，
请务必注意安全。
第 1 部 基本编 第 2 章 生产
2-189
(1)显示
选择激光波形图像显示的内容。
表 2-14-8-2-1 显示
项目 内容
边缘检查 显示边缘检查的结果。
图像 显示图像波形的结果。
变幻线
将元件的激光识别结果用变幻线显示。
只有在操作选项中设置了[生产中表示变幻线]时才有效。
(2)Head
选择要在激光波形图像中显示的 Head（贴片头）。
(3)[确定]按钮
关闭激光波形画面，返回之前的画面。
2-14-8-3 重新开始的方法
按<START>开关，再次检查激光传感器弄脏。
如果未检测到激光传感器弄脏，则开始生产。
如果检测到激光传感器弄脏，则显示确认是否重新开始生产的对话框。
2-14-9 暂停时的无元件补满功能
请在“2-14-1-2 出现错误/暂停显示”进行确认。
2-14-10 循环停止
按<SINGLE CYCLE>开关，开关变亮时即进入循环停止模式，在贴片中的基板完成贴片、搬出基板
后，结束生产。此种方式，视为正常的结束生产。
h若在操作选项中勾选了[循环停止时不搬出基板]选项，则在完成基板贴片后不搬出基板，而在释
放基板后，进入暂停的状态。
h按下<START>开关：重新开始生产。按下<STOP>开关：转换到生产中断动作。
h<SINGLE CYCLE>开关只在进行生产时有效。
2-14-11 发生元件带回错误
元件贴片后在移动到吸取位置过程中，通过激光检查吸嘴前端，确认是否带回元件。如果发现有
元件被带回，可能出现误贴片，会显示错误提示，生产停止。
点击<确定>，则结束生产动作。发生错误后请确认吸嘴前端上是否有元件被带回。
另外，请确认使用的吸嘴是否磁化、吸嘴前端有无焊锡、吸嘴前端的橡胶是否被溶解等情况。
第 1 部 基本篇 第 3 章 维护
3-1
第3章 维护
3-1 日常检查项目一览
日常检查项目 检查·加油频率
处理
方法
检查调整项目 处理确认方法
每
天
每
周
每
月
每2
个月
每半
年
每年
空气压力 确认为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸 确认动作 ○
空气过滤器(贴片头) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 确认动作 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
检查
电缆、插头 检查确认连接状况 ○
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的脏污 ○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(选购项) 除去灰尘、异物 ○
送料器台架、统一更换台 除去异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
清扫
HMS 清扫传感器视窗的脏污 ○
X、Y 轴直动单元导轨 黄油(6459 润滑油 N) ○
传送螺杆
黄油(6459 润滑油 N) ○
传送导轴 黄油(6459 润滑油 N) ○
基板挡块部分 黄油(6459 润滑油 N) ○
滚珠丝杠 (贴片头部) 黄油(CG2 润滑油) ○
花键轴(贴片头部) 黄油(CG2 润滑油) ○
吸嘴 油 清扫后
统一更换台 黄油(6459 润滑油 N) ○
注油
支撑台
活动是
否平滑
黄油(CG2 润滑油) ○
1 年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后再进行检查。
危
险
注
意
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，
除附带的黄油(6459 黄油 N)外，只能使用壳牌 Albania 黄油 1。
2. 在指定使用黄油为黄油 CG2 的部位，除附带的黄油(黄油 CG2)以外，绝
对不能使用其他产品。
以上油脂类，除 JUKI 指定的产品外，请勿使用其他的油脂类产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 黄油 N)：消防法规定为非危险物，
黄油(CG2 黄油)：消防法规定为非危险物。
