第 1 部 基本篇 第 3 章 维护
3-1
第3章 维护
3-1 日常检查项目一览
日常检查项目 检查·加油频率
处理
方法
检查调整项目 处理确认方法
每
天
每
周
每
月
每2
个月
每半
年
每年
空气压力 确认为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸 确认动作 ○
空气过滤器(贴片头) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 确认动作 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
检查
电缆、插头 检查确认连接状况 ○
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的脏污 ○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(选购项) 除去灰尘、异物 ○
送料器台架、统一更换台 除去异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
清扫
HMS 清扫传感器视窗的脏污 ○
X、Y 轴直动单元导轨 黄油(6459 润滑油 N) ○
传送螺杆
黄油(6459 润滑油 N) ○
传送导轴 黄油(6459 润滑油 N) ○
基板挡块部分 黄油(6459 润滑油 N) ○
滚珠丝杠 (贴片头部) 黄油(CG2 润滑油) ○
花键轴(贴片头部) 黄油(CG2 润滑油) ○
吸嘴 油 清扫后
统一更换台 黄油(6459 润滑油 N) ○
注油
支撑台
活动是
否平滑
黄油(CG2 润滑油) ○
1 年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后再进行检查。
危
险
注
意
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，
除附带的黄油(6459 黄油 N)外，只能使用壳牌 Albania 黄油 1。
2. 在指定使用黄油为黄油 CG2 的部位，除附带的黄油(黄油 CG2)以外，绝
对不能使用其他产品。
以上油脂类，除 JUKI 指定的产品外，请勿使用其他的油脂类产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 黄油 N)：消防法规定为非危险物，
黄油(CG2 黄油)：消防法规定为非危险物。
第 1 部 基本篇 第 3 章 维护
3-2
3-2 各部分的检查
1) 在压力表上确认压力为 0.45Mpa ～ 0.55Mpa。 3) 若是排水管连接的瓶内存了水、
油，请倒干净。
2) 若压力值不在上述范围内，
请检查工厂内是否有空气泄漏，如果没
有异常，请按“调整方法”重新调整压力。
1) 打开旋钮①。
1)
检查项目
・
3-2-1 气压
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法 调整初压
检查･更换 更换过滤器零件 更换标准 ： 2 年
打开状态 关闭状态
①
②
フィルタエレメント A
PF901002000
フィルタエレメント B
PF901006000
樹脂部品
スライド部
在开始作业前，请关闭指状阀的旋纽。
注
意
2) 向下拉“调节器旋钮②”，旋转旋钮，把
使用的空气压力调整为 0.5MPa。
1) 更换大约间隔：每2年更换1次。或压力下降约
0.1Mpa（1kgf／C㎡）时。
2) 更换方法
① 边降下滑动部分，边将主体向左右任意一侧旋转
45度，然后抽出。
② 拆卸过滤器零件B：将固定过滤器零件B的树脂零
件向左旋转，
拆卸过滤器零件 A：将过滤器零件 A 本身向左旋转
后拆下。
③按拆卸时的逆向步骤重新安装好。
*选购件过滤器的更换步骤，请参见下一页。
过滤器零件 A
过滤器零件 B
树脂零件
滑动部
瓶内存了水、油，请
倒干净。
第 1 部 基本篇 第 3 章 维护
3-3

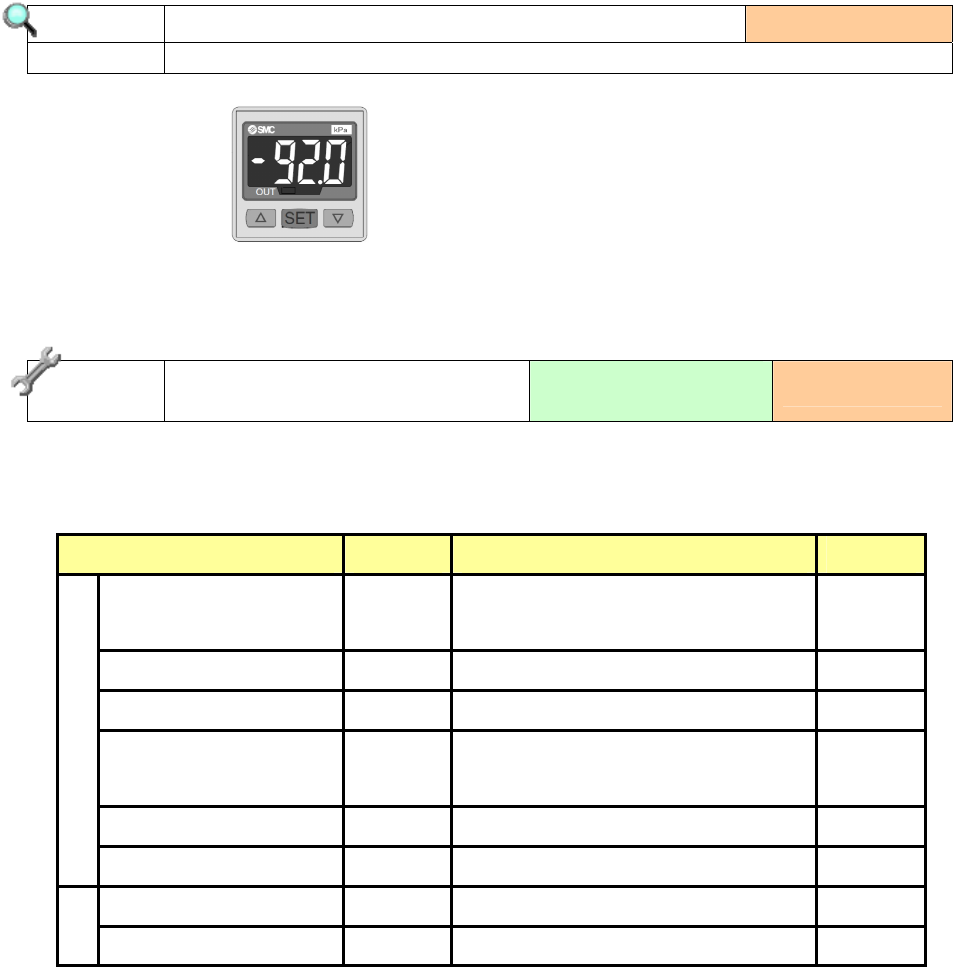

1） 在压力表上确认压力为 –90 ～ -95kPa。
2） 压力较低时，需要更换消耗零件。
请按照下面的“检查、更换真空泵零件”进行消耗零件的检查、更换。
压力较低时，可能是由于以下零件消耗引起的。
＜消耗零件列表＞ 更换零件组货号：40068178
检查位置 使用数量 检查内容 检查方法
吸气阀防干扰橡胶 4
有无变形、磨损、硬化、龟裂等
目检
吸、排气阀 12
有无变形、硬化、欠缺
目检
排气阀支撑 4 有无异常的磨损、硬化、龟裂等 目检
皮碗垫圈
CUP PACKING
4
有无异常的磨损、硬化、龟裂等 目检
垫圈 4 有无变形、硬化、龟裂等 目检
真
空
泵
内
部
吸气阀支撑 4 有无异常的磨损、硬化、龟裂等 目检
尼龙管 4 有无变形、硬化、龟裂等 目检 外
部
消声器 1 有无变形、硬化、龟裂等 目检
检查项目
・
3-2-2 真空泵压力
实施频度 ：每天
检查内容 确认真空压力
检查･更换 检查、更换真空泵零件
使用工具 ：
六角扳手、螺丝刀
更换标准：1 年
