第 1 部 基本篇 第 3 章 维护 3-6 ○压板、皮碗垫圈、吸气阀防干 扰橡胶的拆除方法 １） 请用油性记号笔按照外壳标记部分在 压板 上做标记。 3） 请拆除压板和皮碗垫圈 。 2 ） 请拆下压板的 4 个小平头螺丝。
第 1 部 基本篇 第 3 章 维护
3-5

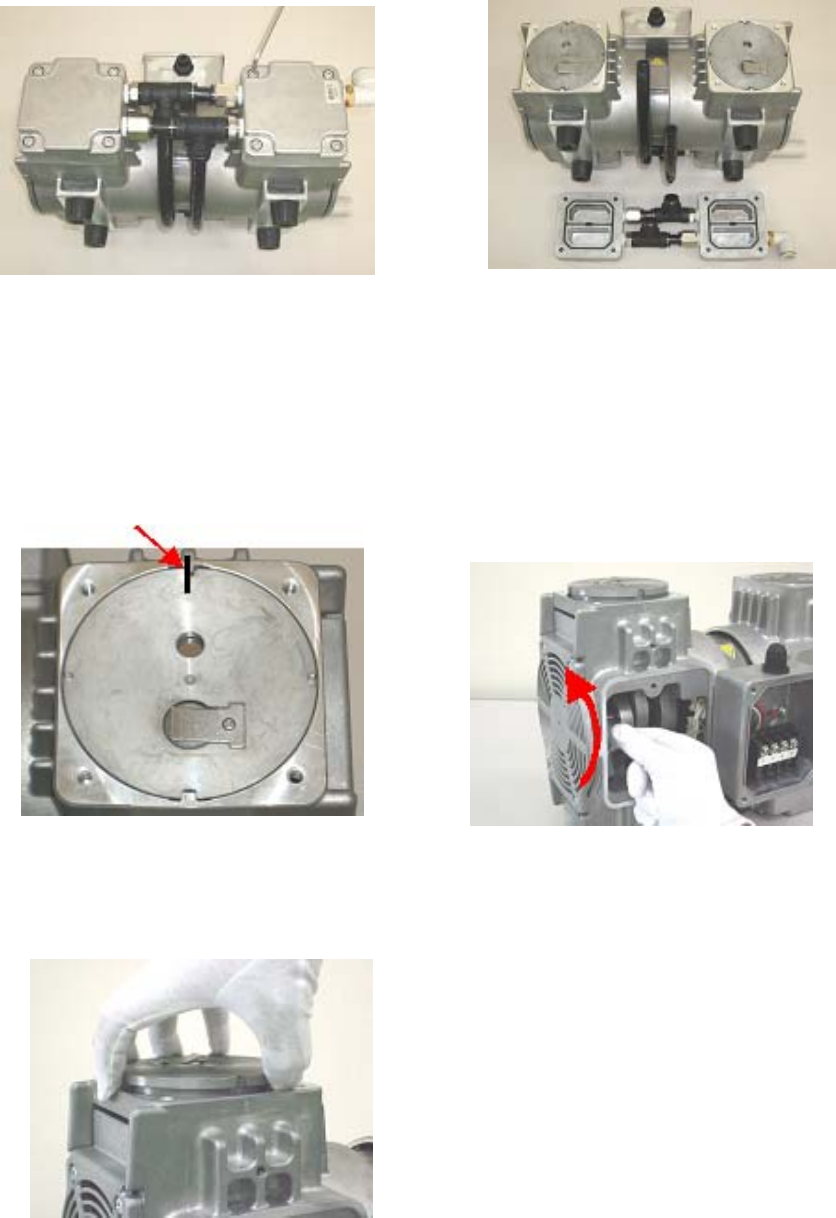

○头盖的拆除方法
1)请用六角扳手拧下固定头盖的 4 个
M6×L30 内六角螺丝。
○气缸的拆除方法
1）请对准外壳部位在压板上用油性笔做标记。
3)请向上拆除气缸。
2) 拆下头盖。
2)请戴上手套将风扇慢慢向上旋转。
（这时，必须要戴上手套）
第 1 部 基本篇 第 3 章 维护
3-6

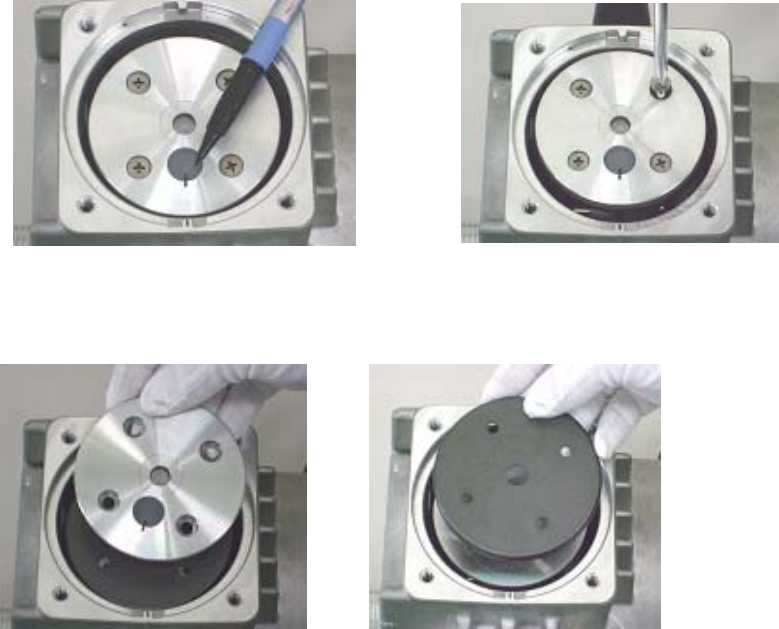

○压板、皮碗垫圈、吸气阀防干扰橡胶的拆除方法
１） 请用油性记号笔按照外壳标记部分在压板
上做标记。
3） 请拆除压板和皮碗垫圈。
2） 请拆下压板的 4 个小平头螺丝。
第 1 部 基本篇 第 3 章 维护
3-7

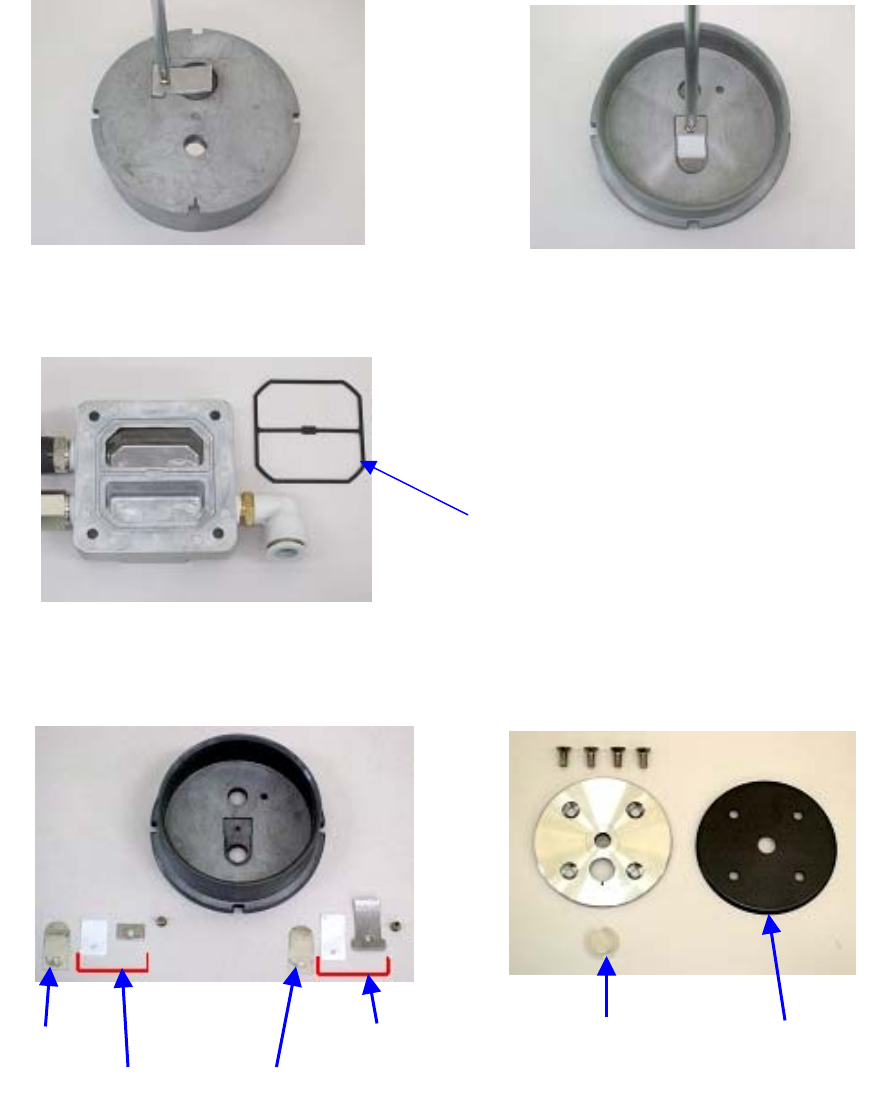

○气缸各种零件的拆除、更换方法
1） 请拧松固定排气阀压板的 M3×L5 盘头小
螺丝。
2） 请拆除排气阀压板、排气阀支撑、排气阀。
5） 请拆除头盖的垫圈，清洗头盖。
清洗后请吹干，并更换新的垫圈
6） 请将棉纱沾上洗净液，仔细地对气缸所有部分进行脱脂。
7） 更换各消耗零件，请对照标记按拆卸时的逆向步骤重新安装好。
另外，请用 8N
・
m 把固定头盖的 M6 螺丝拧紧。
3） 请拧下固定吸气阀压板的 M3×L5 盘头小螺
丝。
4） 请拆除吸气阀压板、吸气阀支撑、吸气阀。
皮碗垫圈
吸气阀防干扰橡胶
吸气阀
吸气阀支撑
排气阀支撑
排气阀
垫圈
