第 1 部 基本篇 第 3 章 维护
3-16

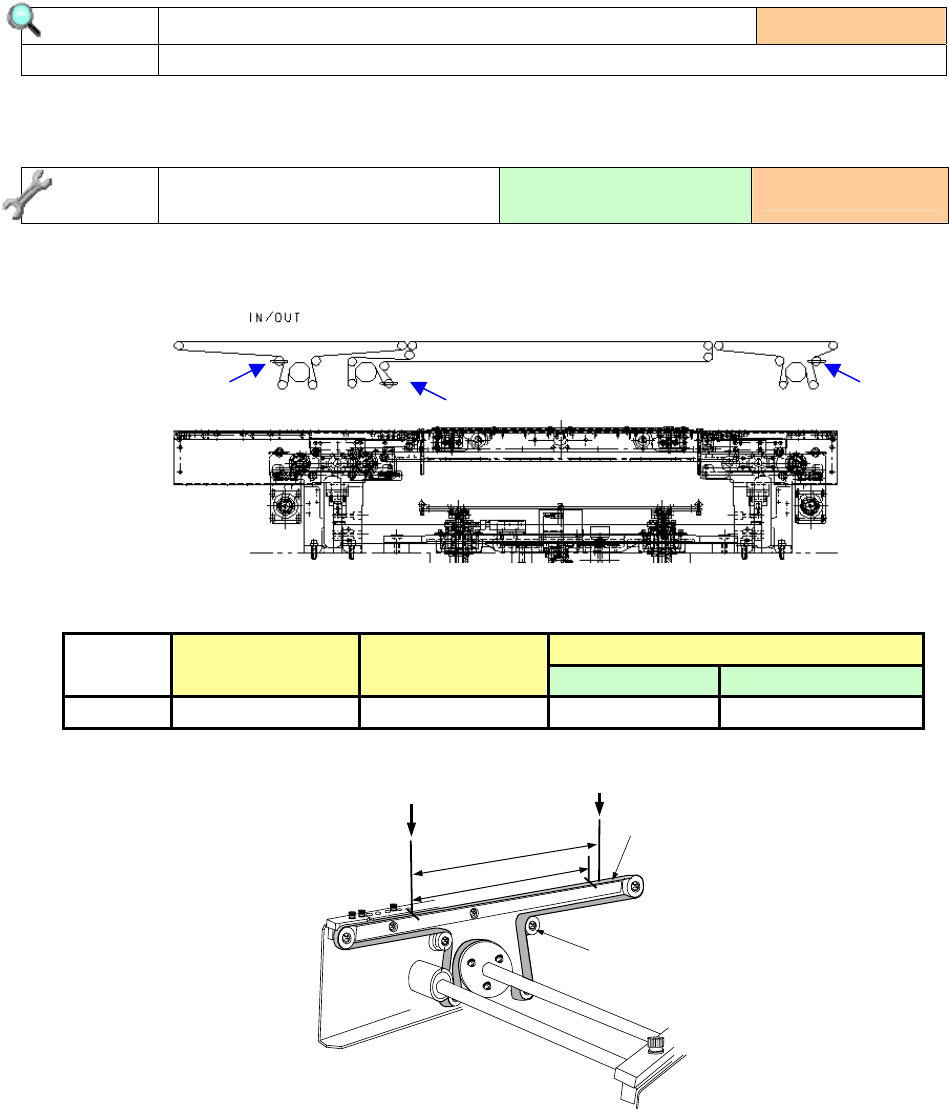

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
IN/OUT
STATION JOINT
ST 传送延长 LW
货号 40046935 40046396 40046937 40046938
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”
处，做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距
达到201mm的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
・
3-2-7 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
A
A
A
S 轨
轨
轨 JOINT 轨
第 1 部 基本篇 第 3 章 维护
3-17

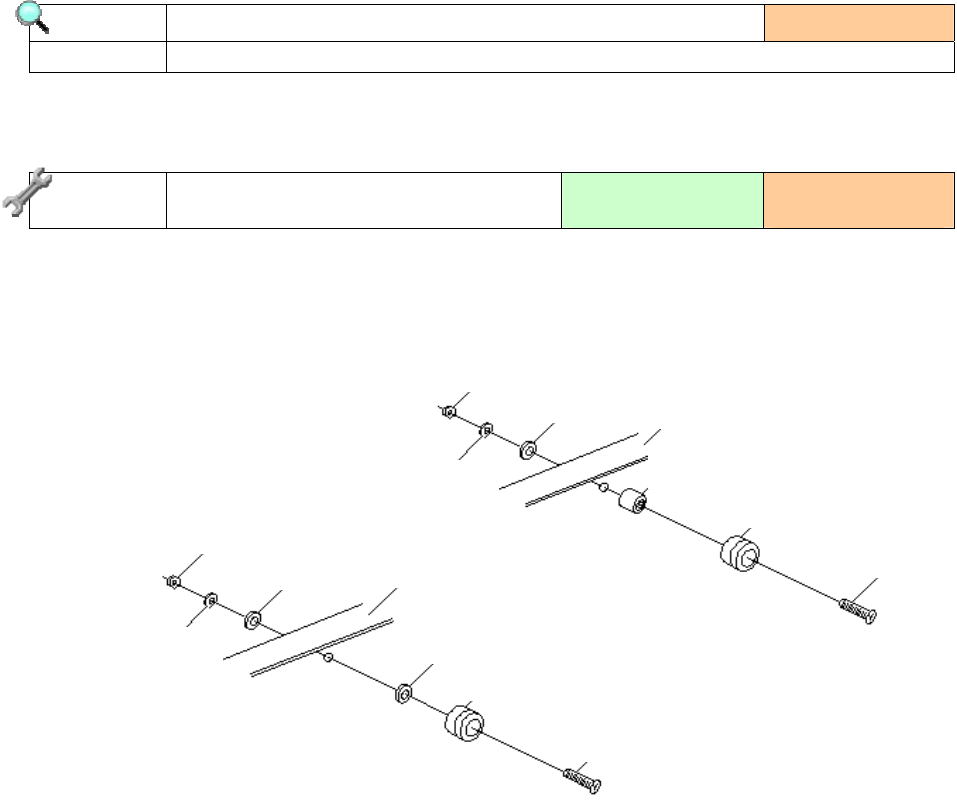

1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
・
3-2-8 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
レールプレート
プーリスペーサ
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
第 1 部 基本篇 第 3 章 维护
3-18

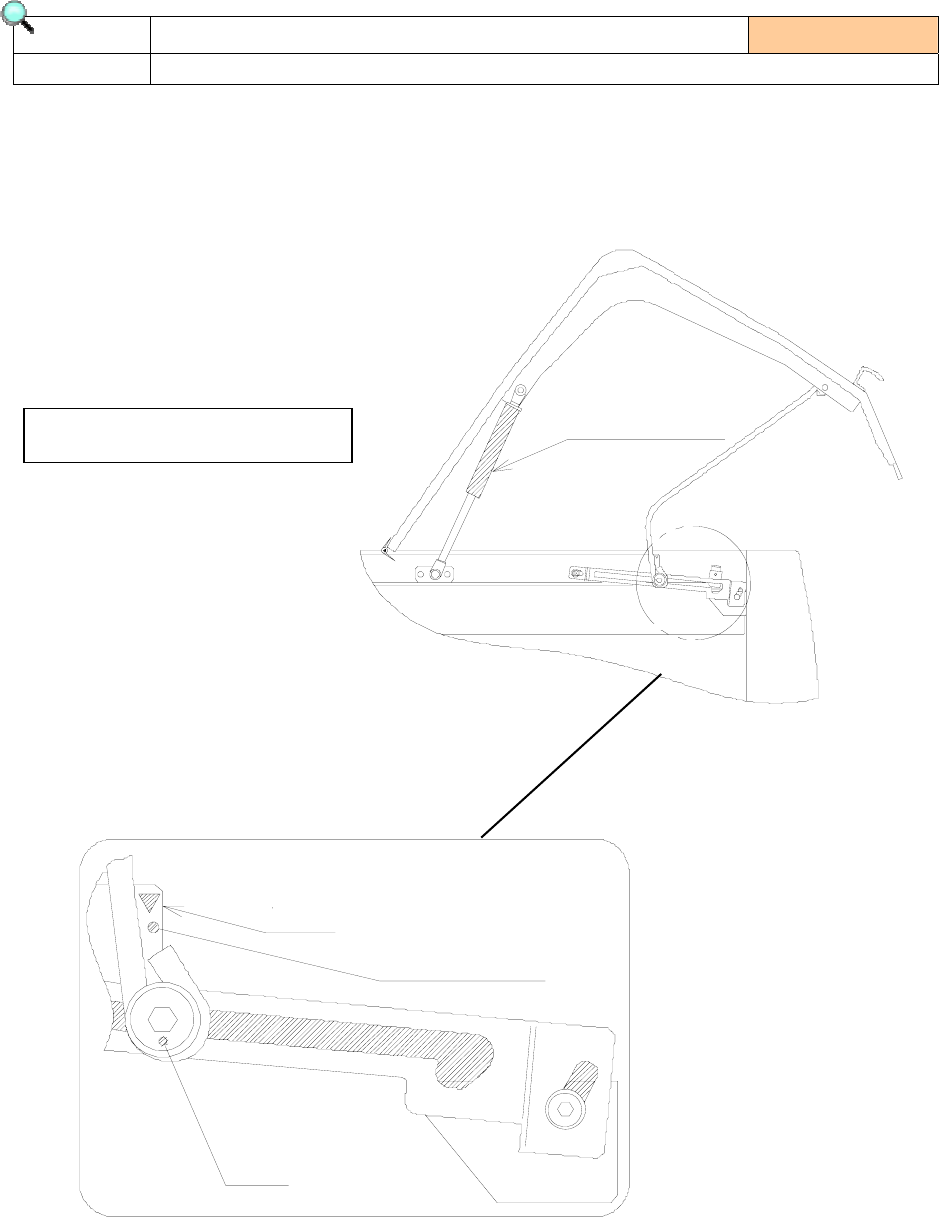

当安全盖不能保持一定角度时，请更换气弹簧。
更换气弹簧，是在安全盖支撑杆的▼标记下面的螺帽突出的位置不能把盖子支撑住时进行更
换。（检查时，注意不要被落下的安全盖压伤。）
检查项目
・
3-2-9 气弹簧
实施频度 ： 每周
检查内容 检查气弹簧的状态
气弹簧
安全盖支撑杆
螺帽
▼标记
气弹簧 货号：40047209
