1) 在生产中发生“激光弄脏错误”、或者定期（2 个月）检查激光弄脏发现有脏污时，请进行清扫。
2) 传感器视窗的清扫，推荐每 2 个月进行一次。若容易脏污时，需要缩短清扫周期。
＜确认方法＞
执行[个别诊断]－[激光弄脏检查]，确认有无脏污。
（参见机器自动诊断功能“11-3-3 激光弄脏检查”）
＜清扫方法＞
① 用吹风机吹掉视窗的脏污。
② 用抹布沾湿酒精（沾湿后不起毛）或棉花棒，前后 4 处朝一个方向擦拭，每处限擦一次。
（注：来回擦时，灰尘可能会残留在窗口上，或有可能损伤窗口。）
③ 用干抹布把残留窗口上的酒精擦干净，要朝一个方向、轻轻擦拭。
清扫部位
・
3-3-4 激光校准传感器（LNC60 贴片头）
实施频度：2 个月
清扫内容 清扫激光视窗 使用工具：抹布、棉棒 推荐溶剂：IPA
如果使用酒精以外的溶剂（丙酮、信纳水等），会使传感器视窗
周围的树脂部分溶化，切不可使用。
注
意
传感器视窗（前后）
第 1 部 基本篇 第 3 章 维护
3-25
1) 500～504、509 号吸嘴，可整个浸入酒精液里，在超声波清洗器中清洗约 5 分钟。
2) 使用超声波清洗器清洗 505～508 号吸嘴时，为防止用酒精清洗造成吸嘴尖头氨基甲酸乙酯部分
剥离，因此，请用夹具等把吸嘴倒置放入，防止尖头浸入酒精。
3) 如若氨基甲酸乙酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用软布浸湿酒精擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页“清扫吸嘴后上油”的说明注油。
清扫部位
・
3-3-5 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴
使用工具 ：
超声波清洗器
推荐溶剂 ：IPA
1) 切不可使用酒精以外的溶剂（丙酮等）。
否则，使用后可能使吸嘴扩散器变色。
此外，溶剂易燃。使用时，务必十分注意。
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
2) 切不可分解吸嘴。
注
意
氨基甲酸乙酯部分
烧杯
酒精
夹具块
第 1 部 基本篇 第 3 章 维护
3-26
吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。

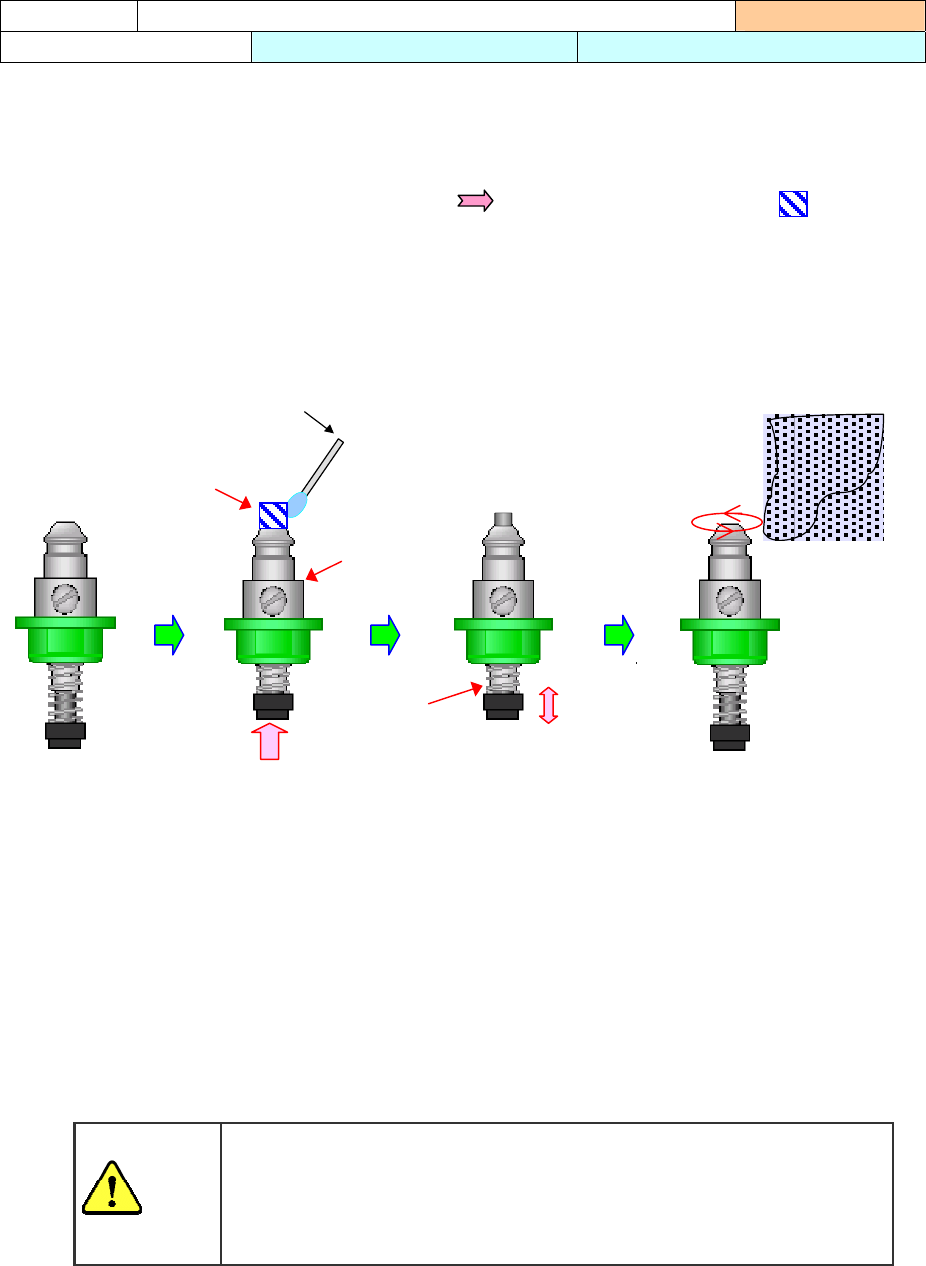

请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2) 在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用半湿的棉棒涂上一滴油。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行“机器设置”→“ATC 吸嘴配置”。
（请参见“7-4-1 ATC 吸嘴配置）
注油项目 吸嘴清扫后上油
实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：NEW DEFLEX No.1
1) 吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黏度高的黄油等油脂类，会使吸嘴滑动返回不畅。

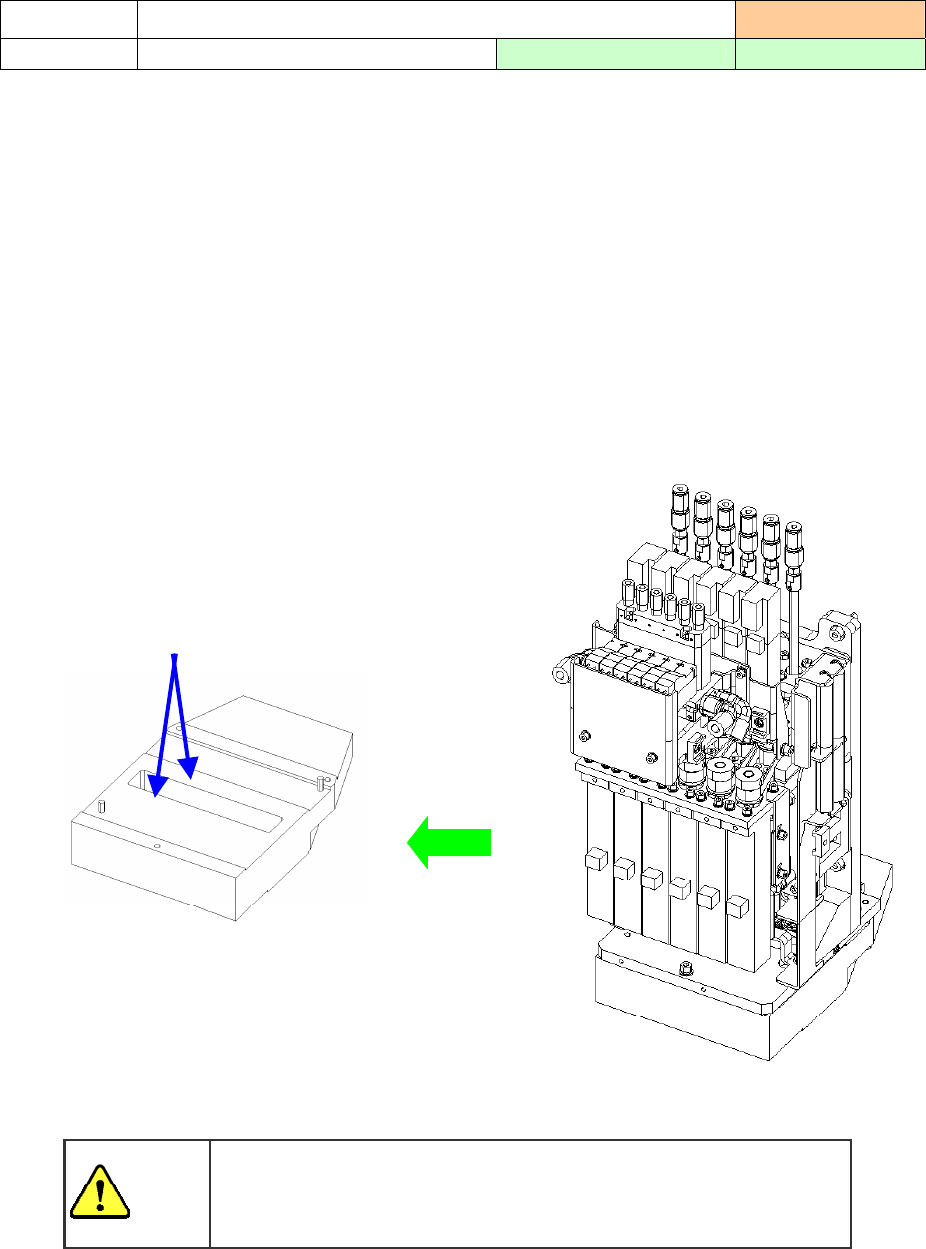

2) 吸嘴必须放进 ATC 单元，不可放回贴片头。
注
意
吸嘴滑动部
③
用干净抹布，把吸嘴
周围多余的油擦干净
涂油部分
吸嘴内圈
②
把吸嘴滑动部分上下滑动
20～30 次。
①
用棉花棒沾湿油，进行涂抹
