第 1 部 基本篇 第 3 章 维护 3-32 １） スクリューシャフト 左右 1 本ずつ ①全面に黄油を塗布して下さい。 １） ガイドシャフト 左 2 本、右 3 本 ①全面に黄油を塗布して下さい。 １）请在滑动沟槽部（导向部分）涂上黄油。 注油项目 ・ 3-4-2 传送螺旋轴（轴） 实施频度 ：每月 使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N 注油项目 ・ 3-4-3 传送导轴 实施频度 ：每月 使用工具 ：毛刷 使用润…
第 1 部 基本篇 第 3 章 维护
3-31
3-4 注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
・
3-4-1 XY 轴直动单元
实施频度 ：每年
使用工具 ：黄油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、
黄油）。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
① Ｘ轴直动单元轨道 上下 2 处
② Ｘ軸直动单元 上下左右 4 处
黄油注入处
（黄油注入孔）
③ Ｙ轴直动单元轨道 左右４处
④ Ｙ轴直动单元 前后左右８处
第 1 部 基本篇 第 3 章 维护
3-32
１） スクリューシャフト 左右 1 本ずつ
①全面に黄油を塗布して下さい。
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
１）请在滑动沟槽部（导向部分）涂上黄油。
注油项目
・
3-4-2 传送螺旋轴（轴）
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
・
3-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
・
3-4-4 基板挡块部
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
*
①
①
1) 左右各 1 根螺旋轴
请在①处全面涂上黄油
1) 导轴 左 2 根 右 3 根
请在①处全面涂上黄油
第 1 部 基本篇 第 3 章 维护
3-33
1) 在｢滚珠丝杠①｣的轨道上涂上一层薄黄油(CG2 黄油)。
在｢花键轴②｣上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。

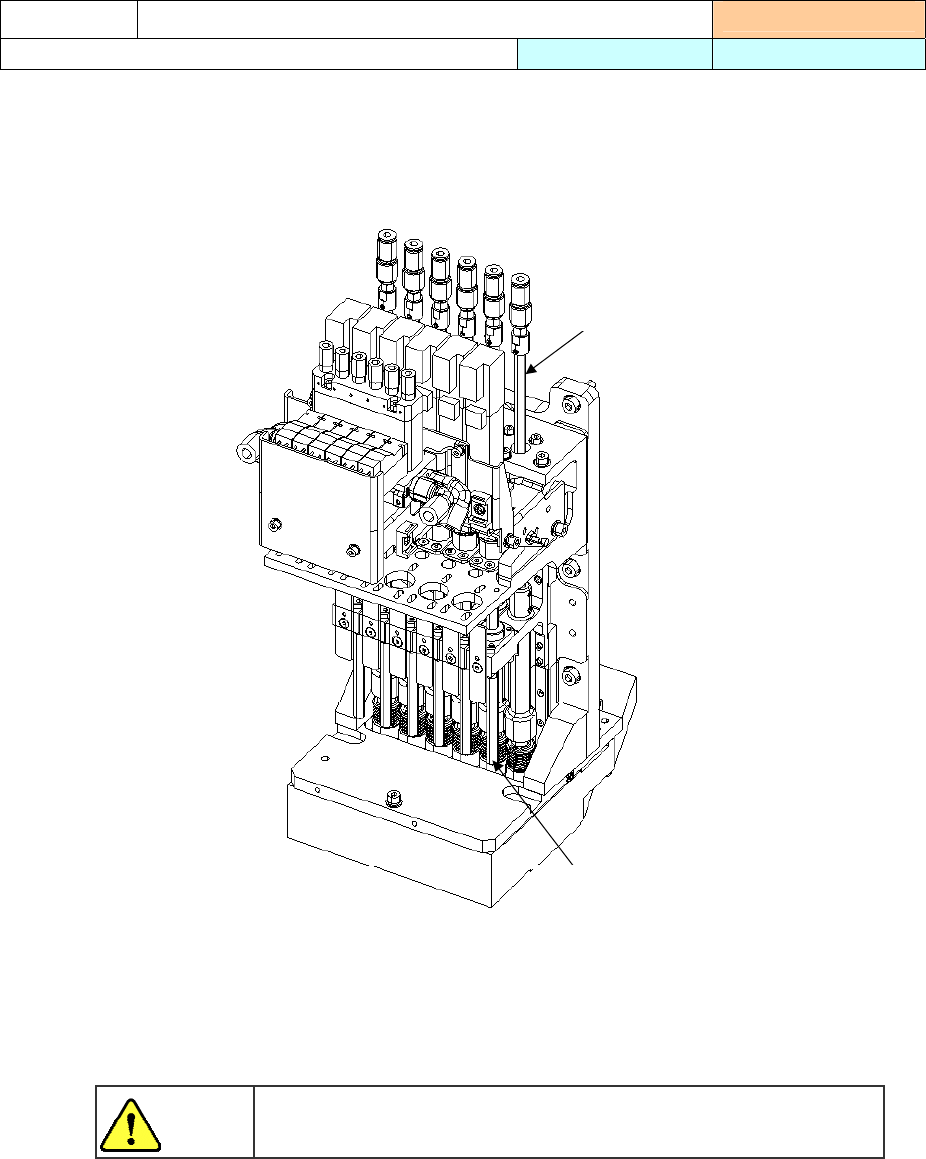

＜LNC60 贴片头＞
注油项目
・
3-4-5 滚珠丝杠和花键轴（贴片头部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注
意
ボ-ルねじ①
①ボールねじ
②スプラインシャフト
②花键轴
①滚珠丝杠
