第1部 基本编 第4章 制作生产程序
4-49
4-3-5-2 制作元件数据
元件数据的制作画面(元件表格)包含初始画面在内，共由5个画面(“包装”、“定心”、“吸
取条件”、“贴片条件”、“检测”)构成。
其中，仅初始画面(包含“包装方式”的信息)需要设置。
其他项目的初始值已注册。所以，只需设置必要的项目。
制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，大部分错误可
以解决。出现错误时，除元件高度外，可改变或调整上述“初始值”的设置值。
4-3-5-2-1 初始画面
(1) 注释
对仅靠元件名称难以区分的元件，可以输入注释。
注释也可省略。

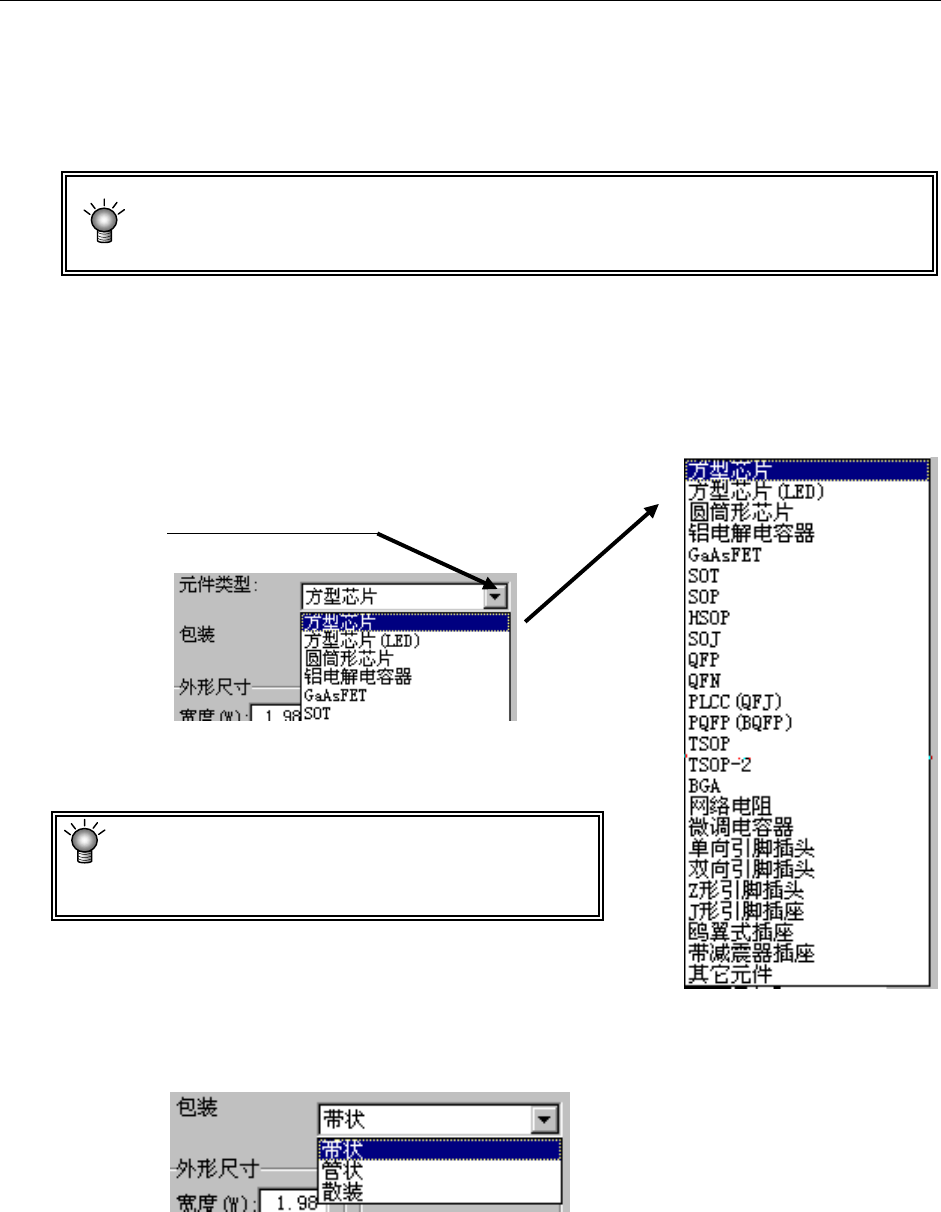

(2) 元件种类
从下拉式列表中选择元件种类。
从显示的列表中选择。
如弄错元件种类，容易在元件定心时发生识别错
误等问题。
请选择正确的元件种类。
(3) 包装
从显示的包装列表中选择元件供应装置种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
第1部 基本编 第4章 制作生产程序
4-50

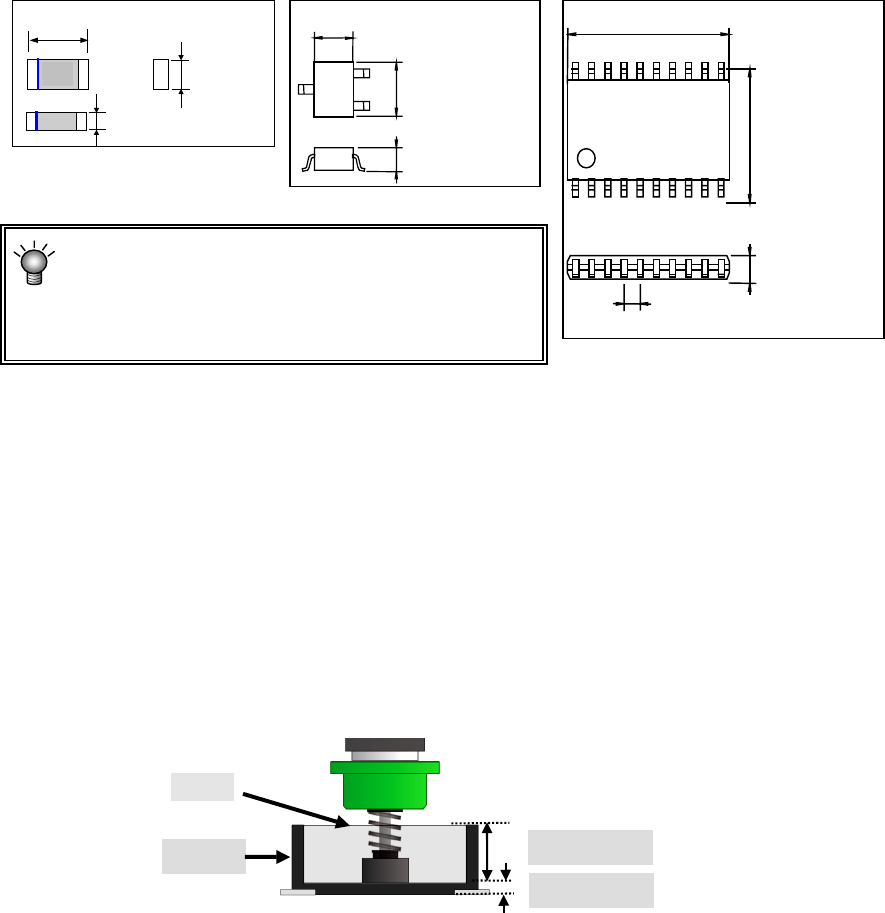

(4) 外形尺寸
输入需进行激光识别的元件外形尺寸。
请输入激光照射部分的纵横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定心。
若弄错元件高度，则容易发生因激光测量位置不稳
定导致激光识别错误、以及因图像识别高度不稳定
而导致图像识别错误等。
(5) 定心方式
指定求出元件中心的方法。
定心方式仅为激光。
(6) 吸取深度
输入从吸嘴吸取面开始，到元件表面的突起部分的高度｡
通常可以使用默认值。
例）当插头元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
吸 嘴
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸
纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸 横
外形尺寸 纵
元件高度
+
吸取深度
元件高度
插头
第1部 基本编 第4章 制作生产程序
4-51
(7) 元件类别的图形化显示
在画面左下部分以图像显示各元件类别的外形｡
每种元件类别都备有外形图像，可按照元件类别的设置显示相应的图像｡
(8) “确定”按钮、“取消”按钮
按“确定”按钮：保存已编辑的内容，退出表格画面。
按“取消”按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从
元件列表画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面、或通过选择标签转移
到其他对话框），与按“确定”按钮时的处理相同。
