第1部 基本编 第4章 制作生产程序
4-76
(3) 吸取位置偏移
使用此项功能，可以检查元件中心偏离吸嘴中心是否超过判定值。
但此项功能只限包装方式为带状供料器有效。除此之外，显示无效。
需要使用该项功能来检测元件的吸取位置偏移时，请选择[是]，并输入判定值。
判定值的输入范围为：0～元件外形的纵向尺寸。（元件供应角度为90°、270°时，元件的外
形尺寸为横向。）
检查设置为[是]时，默认判定值为：
设定值，在编辑程序的环境设置中进行设置。默认值为 50(%)。
元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）
选择[是]后，默认值会设
置到判定值编辑框中。
第1部 基本编 第4章 制作生产程序
4-77

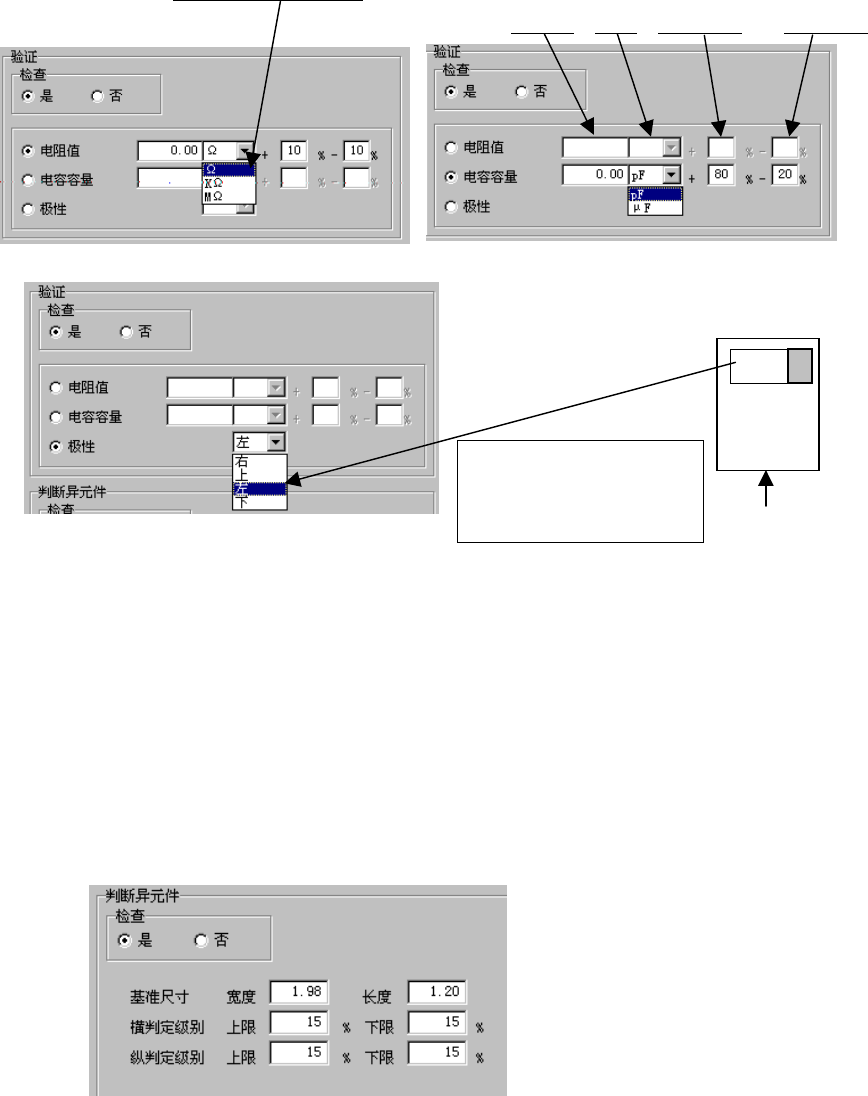

(4) 验证(选项)
指定是否检查电阻值、电容器容量、极性，并设置其判定值。
可对生产前与元件用完后的最初元件进行元件验证检查。
主要用于检查元件的挂置错误。
电阻、电容的判定区域按基准值的百分比设置。
按基准值、单位、判定区域(上限、下限)的顺序进行设置。
极性、单位，请从下拉式列表中选择
输入。
(5) 判断异元件
设置是否进行异类元件判断、实施时的基准尺寸、判断级别。
进行异类元件判断时，将检查定心时的元件的长宽尺寸。与设置值不一致时，即判断为异类
元件错误。
主要用于检查不同尺寸元件的挂置错误等。
检查与生产时的定心同时进行。
判断对象元件，要根据元件种类、定心方式的组合确定。
基准值
单位 判定上限 判定下限
主机侧
+
请设定相对于元件供给方
向(包装方式)的元件正电
极的方向。
带式供料器
第1部 基本编 第4章 制作生产程序
4-78
4-3-5-3 数据的初始化
在机器设置的功能中，有对元件数据编辑时的初始值重新设置项目进行限制的功能。
(表 7-4-8-3-2 限制元件数据编辑时的初始值重新设置项目)
在元件数据中，如果进行数据编辑，则会初始化其他项目。但是通过限制部分该功能，可以
不进行初始化而保持设置值。
根据设置，被限制的项目如下表所示。
表 4-3-5-3-1 元件数据编辑时的初始值重新设置项目
要初始化的数据 变更数据
设置 OFF 时 设置 ON 时
元件种类
激光高度、元件形状、吸取补偿量、吸
取 Z 速度、自动示教、贴片补偿量、贴
片偏移量、贴片 XYZ
θ
速度、芯片站立
检查、SOT 方向检查、吸取位置偏移检
查、验证检查、异元件检查
激光高度、元件形状、自动示
教、芯片站立检查、SOT 方向
检查、吸取位置偏移检查、验
证检查、异元件检查
外形尺寸
元件吸取真空压、吸嘴编号、吸取补偿
量、吸取 Z 速度、自动示教、贴片补偿
量、贴片 XYZ
θ
速度、异元件判定值、
吸取位置偏移检查
自动示教、异元件判定值
元件高度
激光高度、芯片站立判定值、吸取 Z 速
度、贴片 XYZ
θ
速度
激光高度、芯片站立判定值
