第1部 基本编 第4章 制作生产程序
4-79
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供给装置，有带状供料器、管状供料器、散件供料器。
在1个送料台上，有59个用于供料器设置的孔，在供料器前端的销所插入的孔的编号即为该供
料器的配置编号。
※ 统一更换台上标有上下 2 排编号。统一更换台安装在前面时，上排编号即为供料器
的设置编号，安装在后面时，下排编号即为供料器的设置编号。
※ 吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。
因此，如果读入其他机种的生产程序时，务必确认吸取坐标。
4-3-6-1 吸取数据画面的显示
显示吸取数据时，将先打开列表画面。

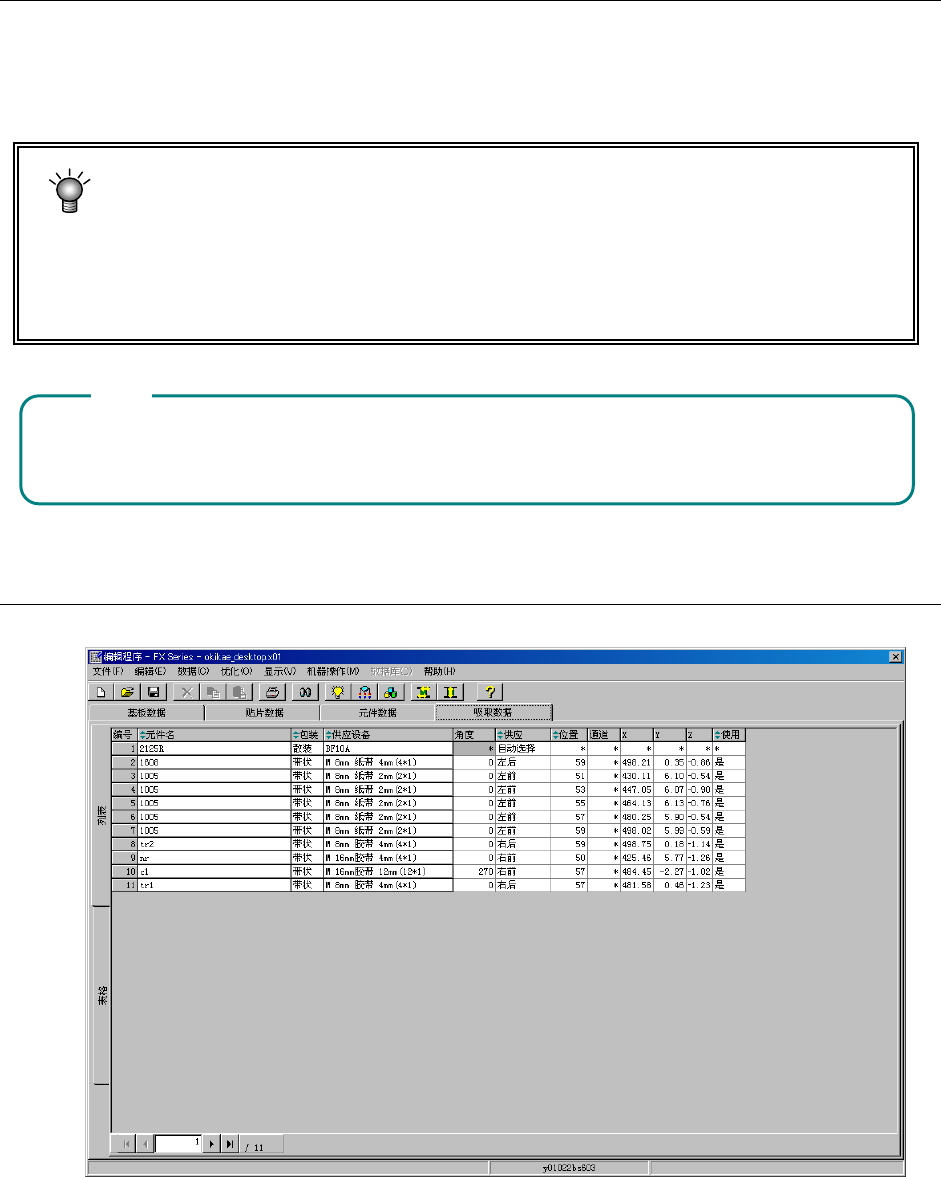

图 4-3-6-1-1 吸取数据 列表画面
注意
第1部 基本编 第4章 制作生产程序
4-80
在列表画面中选择“表格”标签，或双击列表画面，即可打开如下显示焦点所在行数据的表
格画面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态”6
个项目。

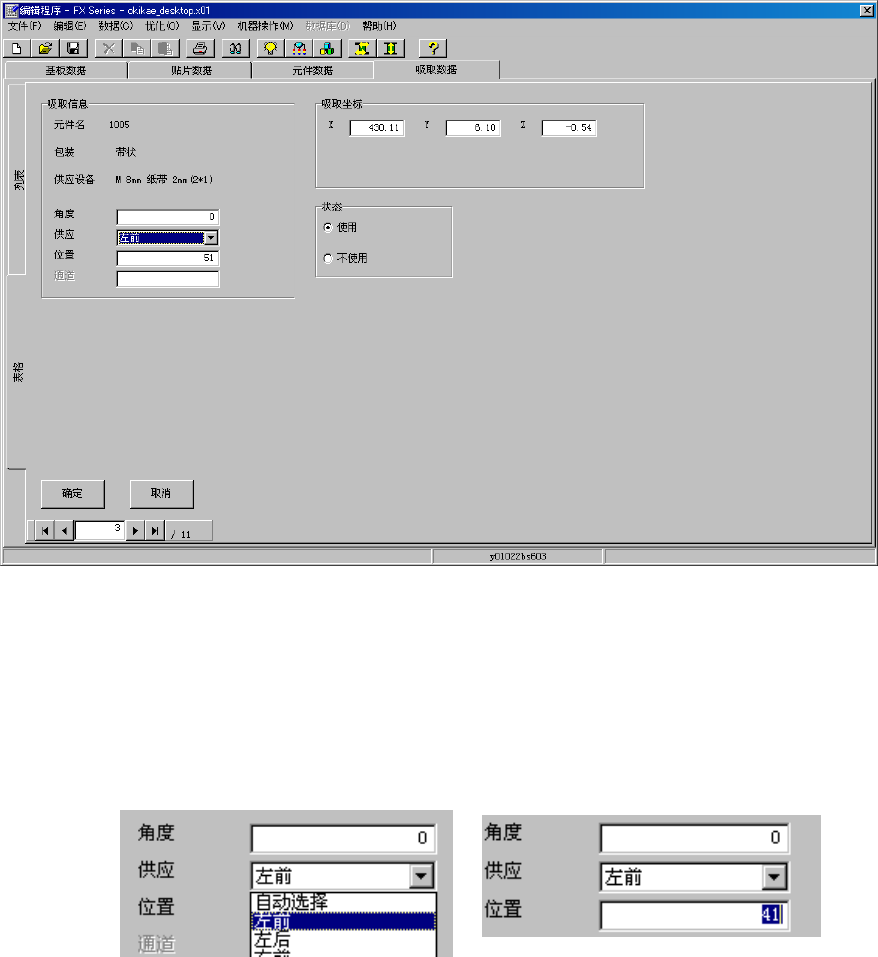

图 4-3-6-1-2 吸取数据 表格画面
例) 配置在左前 41 号示例。
1)在表格画面中的操作
①在表格画面上，从“供应”下拉式列表中选择“左前”。
②输入供应“位置”41。
第1部 基本编 第4章 制作生产程序
4-81

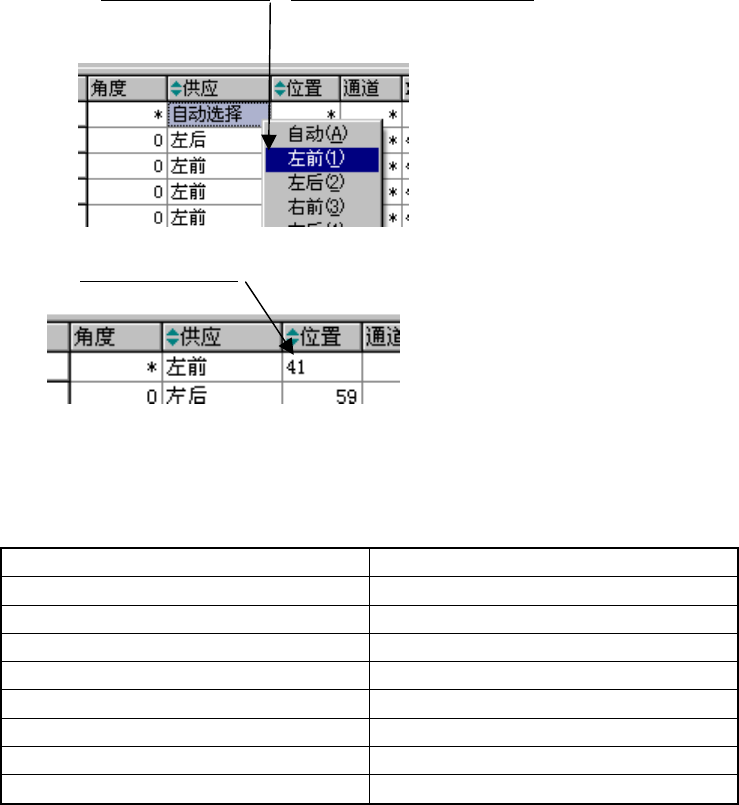

2)在列表画面中的操作
①用鼠标右键单击此处，在列表中单击“左前（1）”。
②用键盘输入“41”
。
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置30个供料器，而使用32mm供料器时最
多可以配置12个。
