第1部 基本编 第4章 制作生产程序
4-96
4-4-1-2-4 机型选项
选择“机型选项”标签后，显示如下对话框。
图 4-4-1-2-4-1 优化 机型选项
(1) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
贴片顺序①
贴片顺序②
贴片顺序③
第1部 基本编 第4章 制作生产程序
4-97
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
非铝电解电容器元件种类 铝电解电容器元件种类
优先顺序 元件高度(mm) 优先顺序 元件高度(mm)
1 0 < t ≦ 5.5
4
0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
5
5.5 < t ≦ 12.0
3 12.0 < t
6
12.0 < t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”/“生产(暂停)”中未选中“发生无元件时暂停”时，如果
生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。而该
元件将在补满元件、重启生产时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了
“考虑元件种类、元件高度”
时，建议操作选项选择
“发生无元件时暂停”。
(2) 从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
第1部 基本编 第4章 制作生产程序
4-98
4-4-2 执行优化
4-4-2-1 执行优化
(1）在优化条件设置画面中，按下“执行”按钮，开始优化处理。

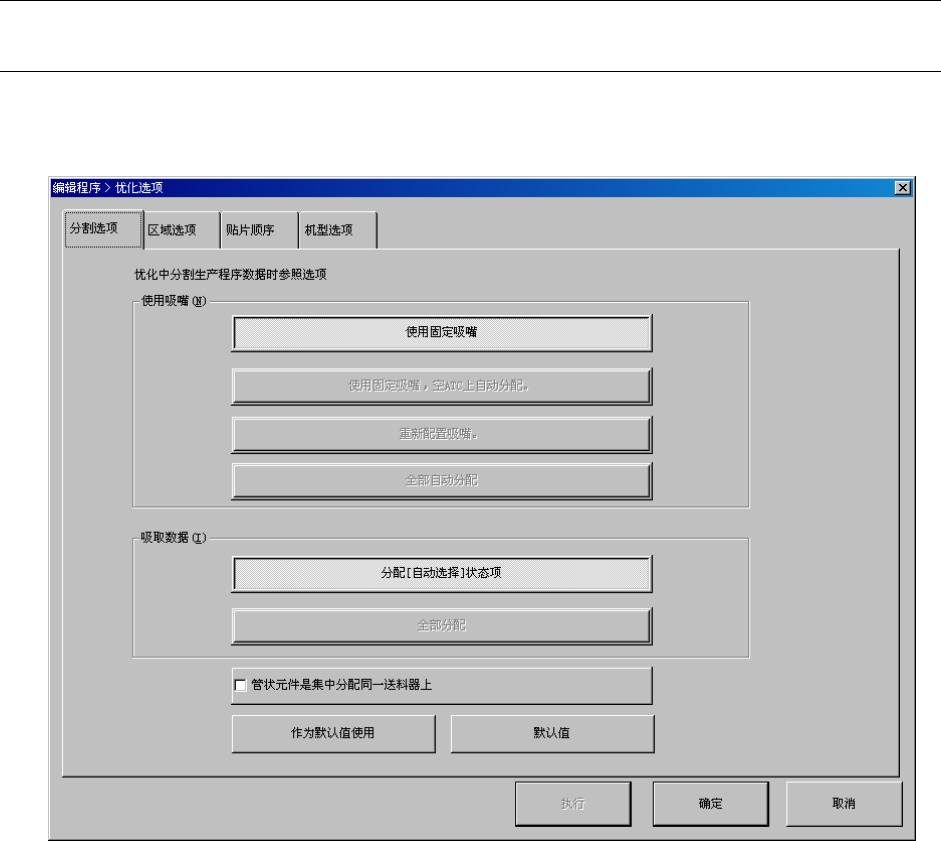

图 4-4-2-1-1 优化 条件设置画面
