第1部 基本编 第4章 制作生产程序
4-101
显示如下窗口。

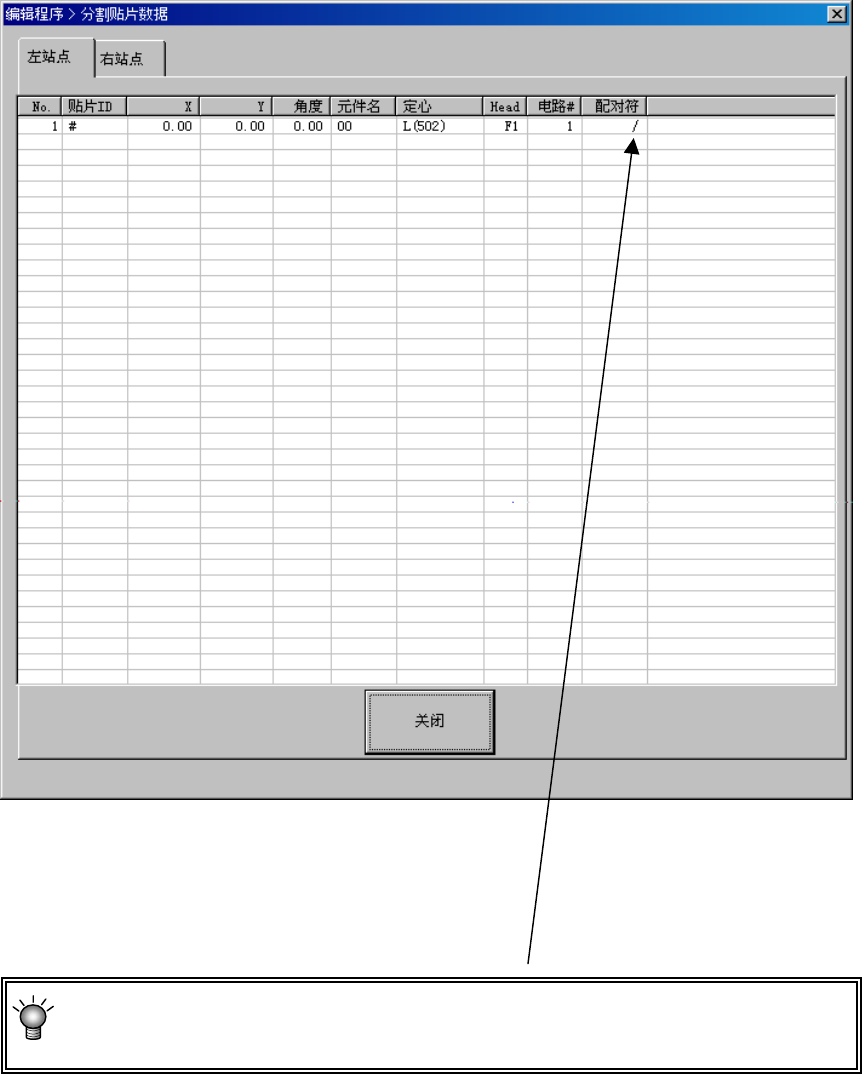

图 4-4-2-2-2 分割贴片数据显示例
通过切换标签，可以显示左、右站点的分割贴片数据。
当贴片数据的跳过或元件数据的跳过的状态为“是”时，在贴片顺序中的跳过显示为“是”。
●优化顺序显示时的配对符“ / ”，表示在 1 次吸取贴片的周期动作中
被配对的数据的区分。
第1部 基本编 第4章 制作生产程序
4-102
4-4-2-3 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机
器设置一致。
请从菜单中选择“优化”/“吸嘴分布”。
图 4-4-2-3-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-4-2-3-2 吸嘴分布显示例
●ATC 显示的红字吸嘴编号：表示优化输出的吸嘴。
●ATC 显示的黑字吸嘴编号：表示在机器设置中设置的固定吸嘴。
●“显示固定吸嘴”复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
●固定吸嘴 ：在机器设置中设置的吸嘴配置。
●优化吸嘴 ：优化输出后的吸嘴。
●关闭 ：关闭吸嘴分布对话框。
第1部 基本编 第4章 制作生产程序
4-103
4-4-2-4 送料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“送料器分布”后，显示如下的画面。
(1)送料器分布窗口
图 4-4-2-4-1 送料器分布显示例
1) 将鼠标移动到送料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号等。
图 4-4-2-4-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
