第1部 基本编 第4章 制作生产程序
4-102
4-4-2-3 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机
器设置一致。
请从菜单中选择“优化”/“吸嘴分布”。

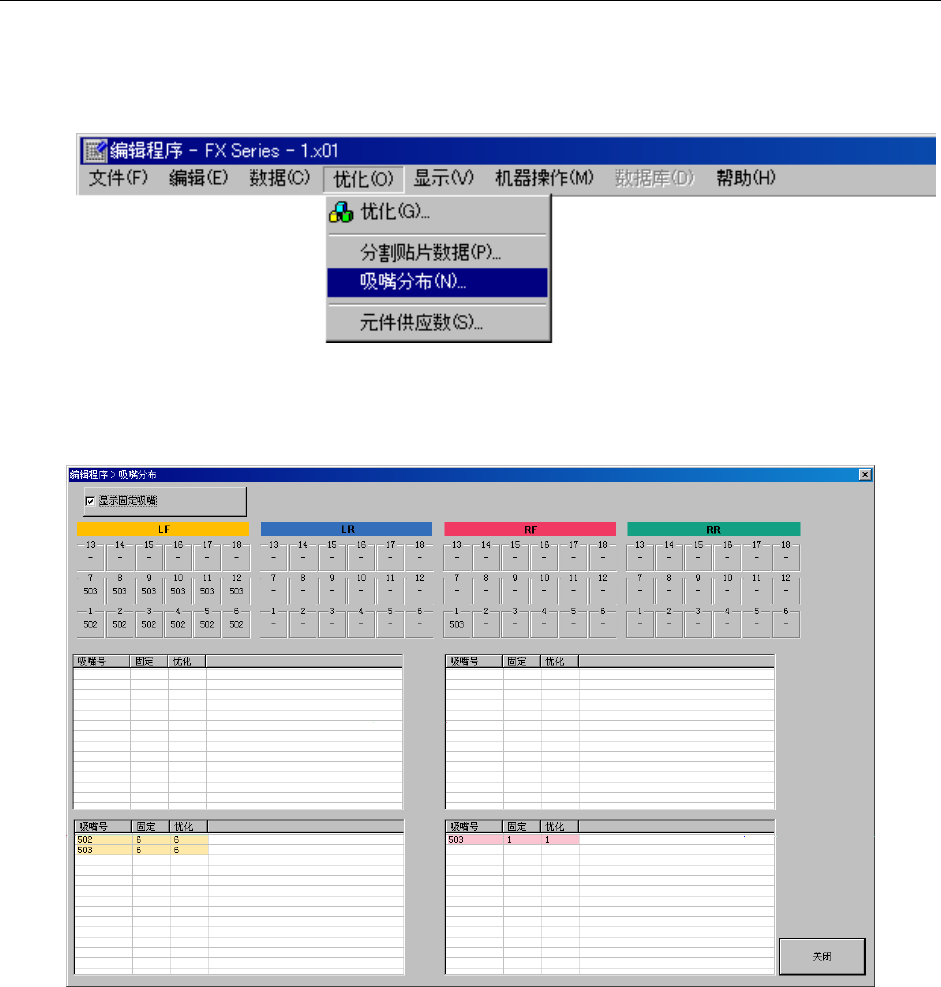

图 4-4-2-3-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-4-2-3-2 吸嘴分布显示例
●ATC 显示的红字吸嘴编号：表示优化输出的吸嘴。
●ATC 显示的黑字吸嘴编号：表示在机器设置中设置的固定吸嘴。
●“显示固定吸嘴”复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
●固定吸嘴 ：在机器设置中设置的吸嘴配置。
●优化吸嘴 ：优化输出后的吸嘴。
●关闭 ：关闭吸嘴分布对话框。
第1部 基本编 第4章 制作生产程序
4-103
4-4-2-4 送料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“送料器分布”后，显示如下的画面。
(1)送料器分布窗口

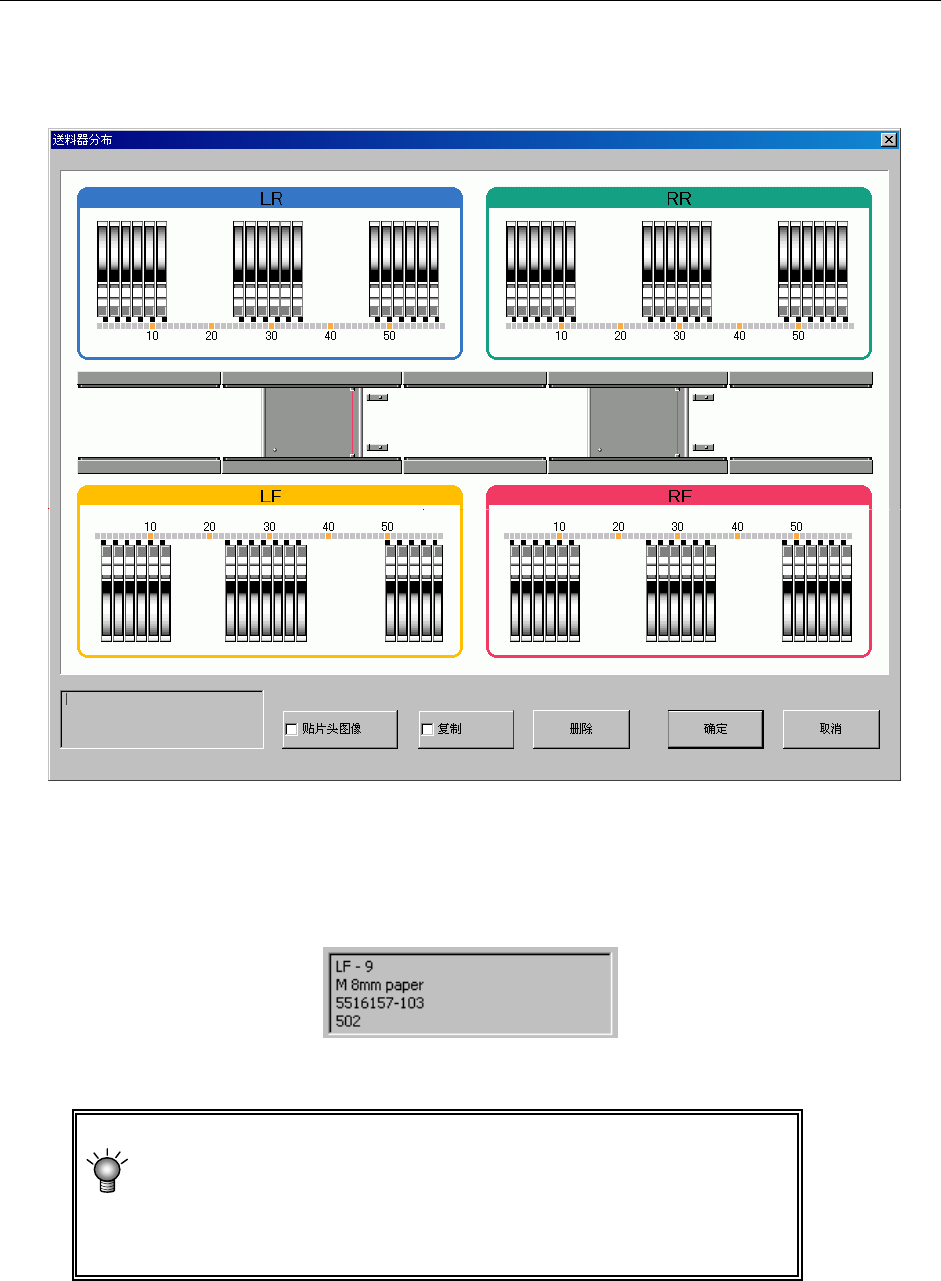

图 4-4-2-4-1 送料器分布显示例
1) 将鼠标移动到送料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号等。
图 4-4-2-4-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
第1部 基本编 第4章 制作生产程序
4-104
2) IC回收带(选购项)时显示如下画面。

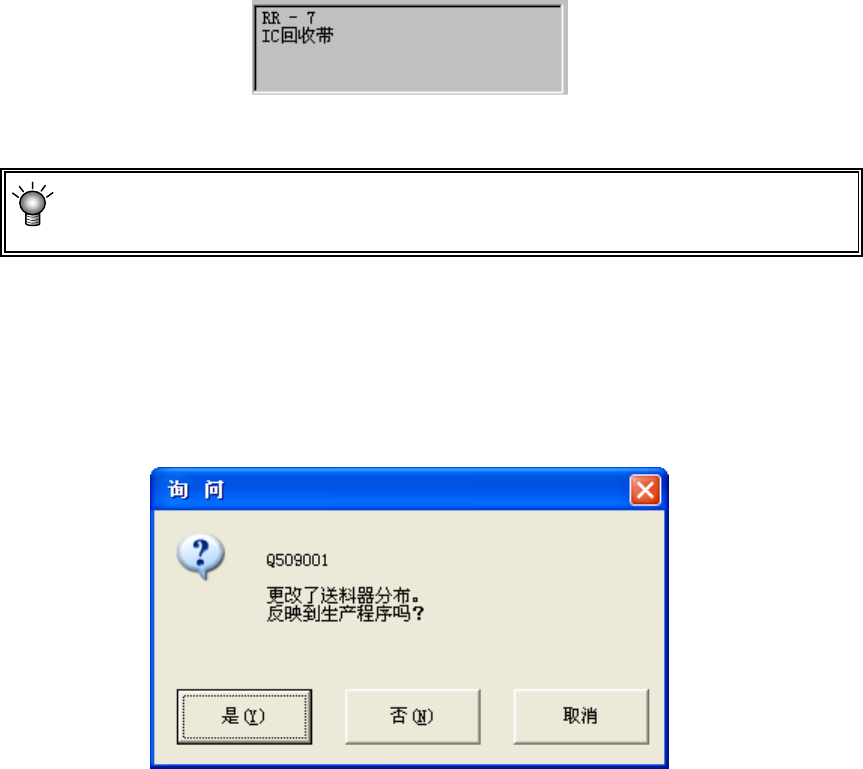

图 4-4-2-4-3 IC 回收带的显示内容和显示例
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。请指定位置，
以使供料器与 IC 回收带不重叠。
(2) 在送料器窗口中进行编辑
在送料器分布窗口中，使用鼠标就可编辑送料器配置。
但IC回收带不能编辑。
编辑后关闭送料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
图 4-4-2-4-4 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回送料器分布的画面。
