第1部 基本编 第4章 制作生产程序 4-106 3) 删除供料器 在选择供料器的状态下，按“删除”按钮即可删除供料器。 4) 显示贴片头图像 把送料器分布画面的显示模式，切换为贴片头图像显示模式。 勾选操作按钮的“贴片头图像”按钮时，即可显示出鼠标光标所对准的贴片头图像。 贴片头图像显示模式以图像形式显示贴片头间隔。 把鼠标光标对准送料器台架的图像时， 贴片头图像显示橙色表示有可能进行同时吸取的供料 器。 把供料器对准贴片头间隔进行配…
第1部 基本编 第4章 制作生产程序
4-105
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
表 4-4-2-4-1 供料器的选择操作
操作 结果
用鼠标点击供料器。 点击的供料器成为选中状态。
拖拽鼠标圈住供料器。
拖拽鼠标形成四边形，四边形内的供料器为选中状
态。
按住 CTRL 键的同时点击供
料器
如果还有其他要选中的供料器，则按住该供料器
+CTRL 键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击供
料器
点最初指定的供料器，按住 SHIFT 键，再点最后要
选中的供料器，之间的供料器全部为选中状态。
2) 供料器移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到
其最近的送料器安装位置。
这时，勾选“复制”按钮时，则为复制所选择的供料器，取消勾选“复制”按钮时，则为移
动所选择的供料器。
图 4-4-2-4-5 复制、移动供料器画面示例
点击
拖拽
释放
第1部 基本编 第4章 制作生产程序
4-106
3) 删除供料器
在选择供料器的状态下，按“删除”按钮即可删除供料器。
4) 显示贴片头图像
把送料器分布画面的显示模式，切换为贴片头图像显示模式。
勾选操作按钮的“贴片头图像”按钮时，即可显示出鼠标光标所对准的贴片头图像。
贴片头图像显示模式以图像形式显示贴片头间隔。
把鼠标光标对准送料器台架的图像时，贴片头图像显示橙色表示有可能进行同时吸取的供料
器。
把供料器对准贴片头间隔进行配置，即可按指定同时吸取。
图 4-4-2-4-6 贴片头图像显示模式的显示例
取消勾选“贴片头图像”按钮，既可解除贴片头图像显示模式。
第1部 基本编 第4章 制作生产程序
4-107
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。

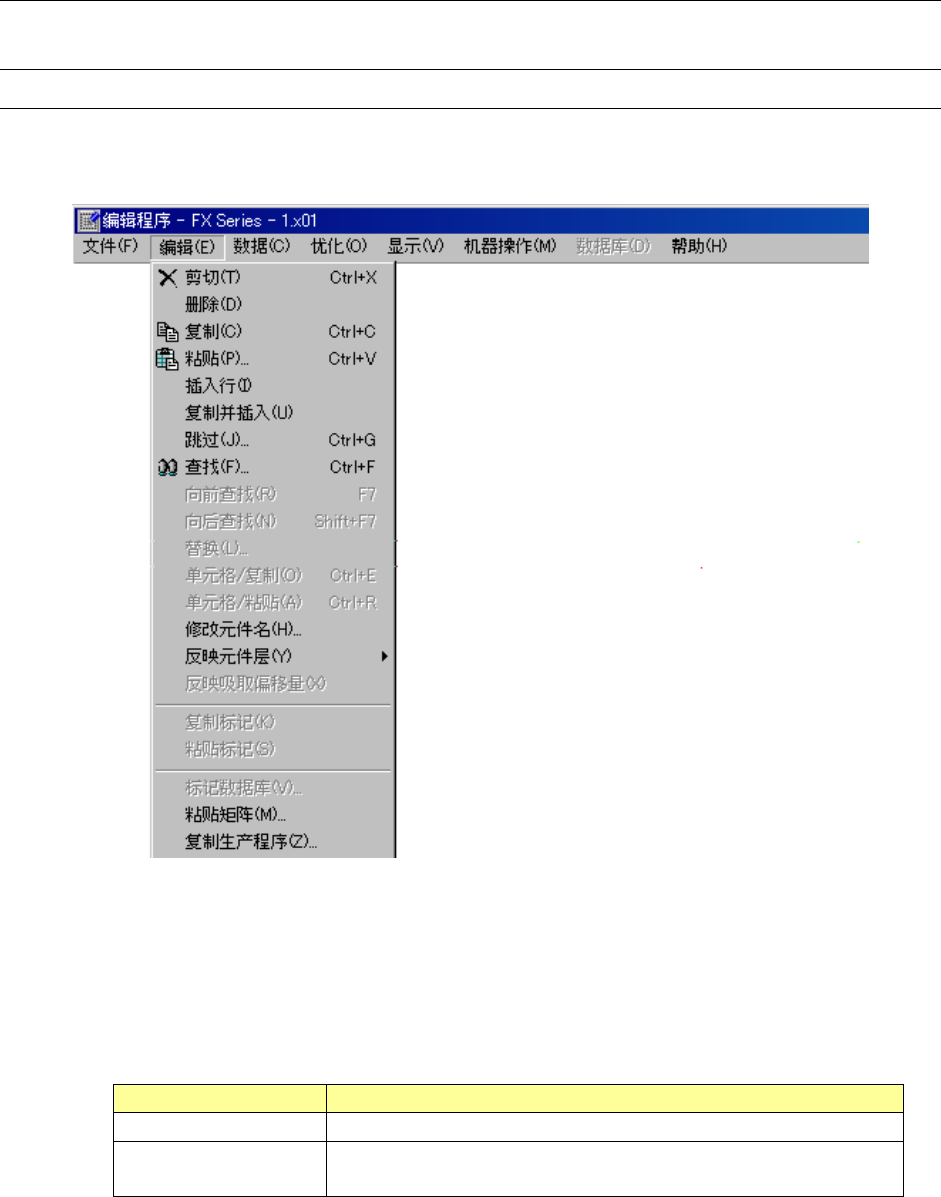

图 4-5-1-1-1 编辑菜单命令
※ 范围选择
要剪切或复制时，请先选择要删除或复制的范围，再进行操作。
范围选择以行为单位操作。
选择范围的方法
鼠标 拖拽鼠标，则被选择的行呈反色显示。
键盘
按住[SHIFT]键的同时，按下[↓]或[↑]键，则被选择的行呈
反色显示。
