第1部 基本编 第4章 制作生产程序
4-108
(1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时不能选择。
(2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时不能选择。
(3) 复制
将选中的行登录到内存中。要粘贴在数据中时，请执行下列粘贴命令。
(4) 粘贴
将上述复制命令所选择范围，进行粘贴。
选择粘贴命令后，显示以下画面。

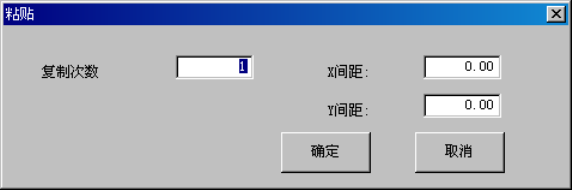

图 4-5-1-1-2 粘贴对话框
1)复制次数 ：指定复制次数。
2)X 间距 ：指定贴片位置在 X 方向的间距增、减。
3)Y 间距 ：指定贴片位置在 Y 方向的间距增、减。
4)确定 ：执行粘贴。
5)取消 ：中止粘贴。
第1部 基本编 第4章 制作生产程序
4-109
● 执行结果示例
贴片 ID 贴片位置 X 贴片位置 Y 贴片角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数： 3 X 间距： 0.50
Y 间距： 1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
·复制块将被插入到指定行的上方。
·贴片 ID 全部为“#”。
※ 在以下情况下时会发生错误，并显示错误信息。
a) 数据数超过可输入的最大件数。

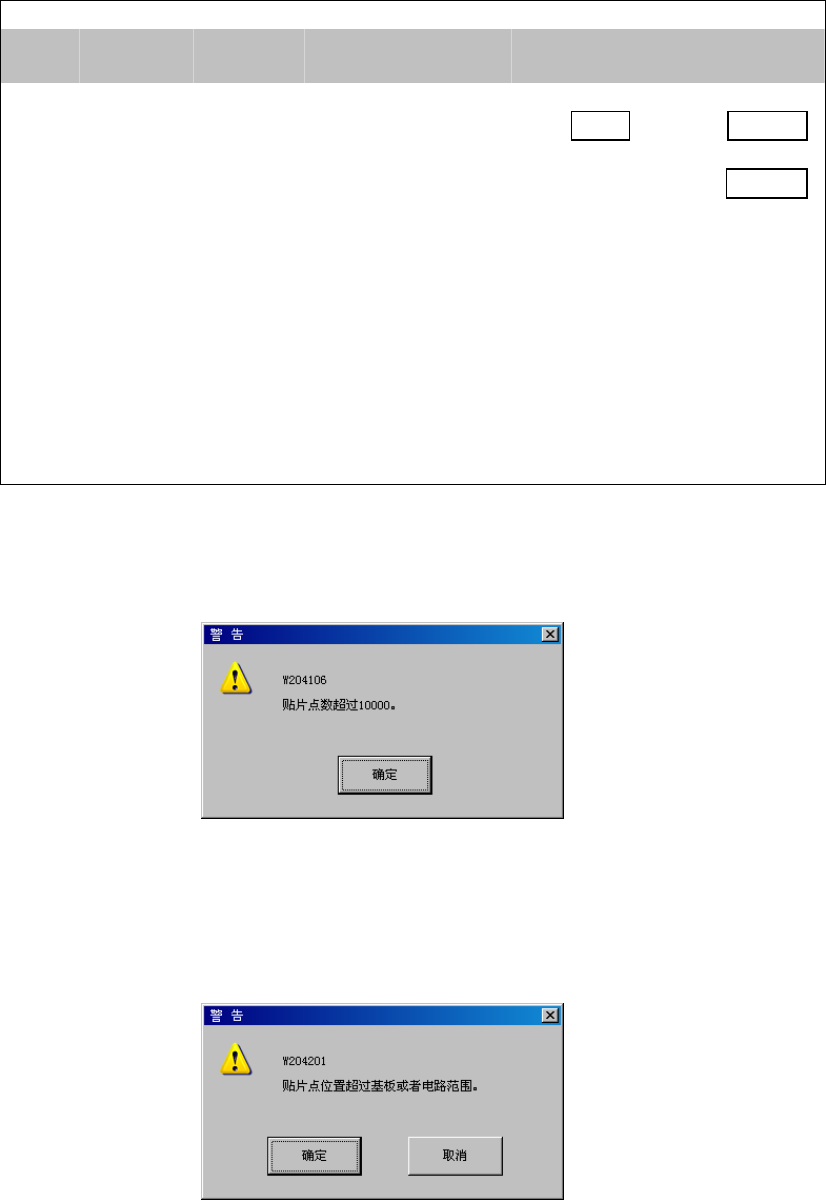

图 4-5-1-1-3 贴片点数超出范围
·确定：停止复制。此时，所有数据将不被复制。
b) 贴片点位置超过基板或电路范围。
图 4-5-1-1-4 贴片位置超出范围
·确定：继续复制。复制数据上将添加超出范围的标记。
·取消：停止复制。
第1部 基本编 第4章 制作生产程序
4-110
(5) 插入行
插入空白行。
* 本项命令，在使用排序功能时不能选择。
(6) 复制并插入
将光标所在的行复制插入到下一行。
* 本项命令，在使用排序功能时不能选择。
(7) 跳过
选择跳过命令后，显示如下画面。
请指定跳转目标行的编号，单击“确定”，则会跳到指定行。
图 4-5-1-1-5 跳过
(8) 查找
可以将“贴片ID”、“元件名”、“查找不完整的记录”作为查找条件进行查找。
选择查找命令，则显示下图画面。
图 4-5-1-1-6 查找
设定查找条件，单击“确定”进行查找。
