第1部 基本编 第4章 制作生产程序
4-117
(14)反映吸取偏移量
把“吸取数据”的吸取坐标，反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“反映吸取偏移量”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”
的吸取偏移量。

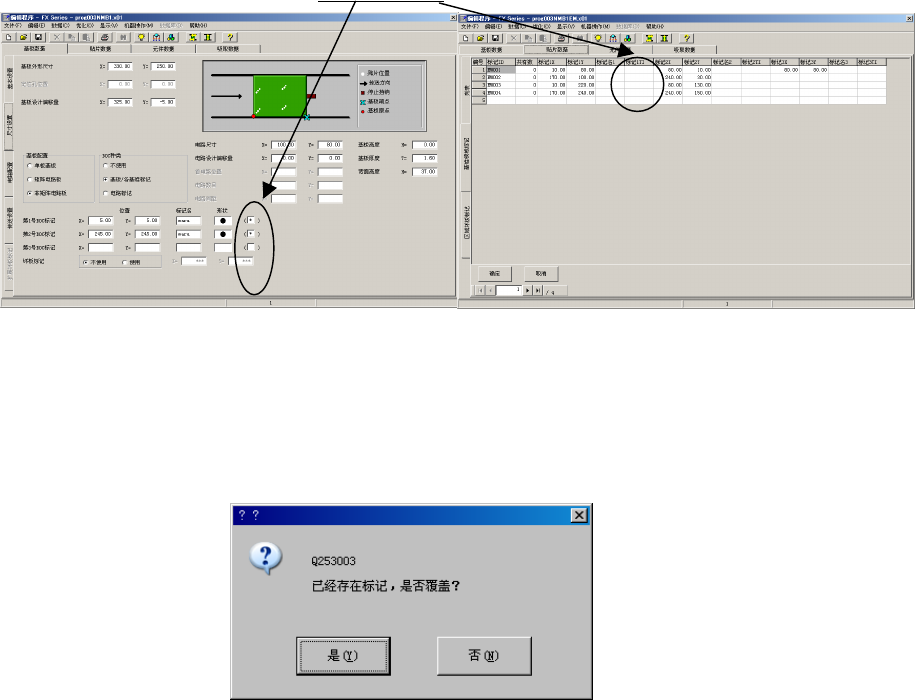

(15) 复制标记
复制标记，是指把生产程序内的标记数据，作为 BOC 标记或基准领域标记复制到数据的功能。
＜复制标记步骤＞
请选择 BOC 标记或基准领域标记的标记示教项目
。
(16) 粘贴标记
将使用“标记复制”命令读取的标记数据粘贴到指定的标记数据里。
如果已经注册了标记数据时，会显示如下的确认覆盖提示信息。
第1部 基本编 第4章 制作生产程序
4-118
(17) 标记数据库
标记数据库，是指把注册在标记数据库中的标记数据，作为 BOC 标记或基准领域标记复制到
数据中。
详细情况请参见“4-5-2-3-1 基板标记的示教 ⑦”。
(18) 粘贴矩阵
把剪切或复制的选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
1)贴片数据
把剪切或复制的选择范围的数据，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置
加减的同时，进行矩阵状复制。
执行贴片数据的粘贴矩阵后，元件ID全部被标为“#”。

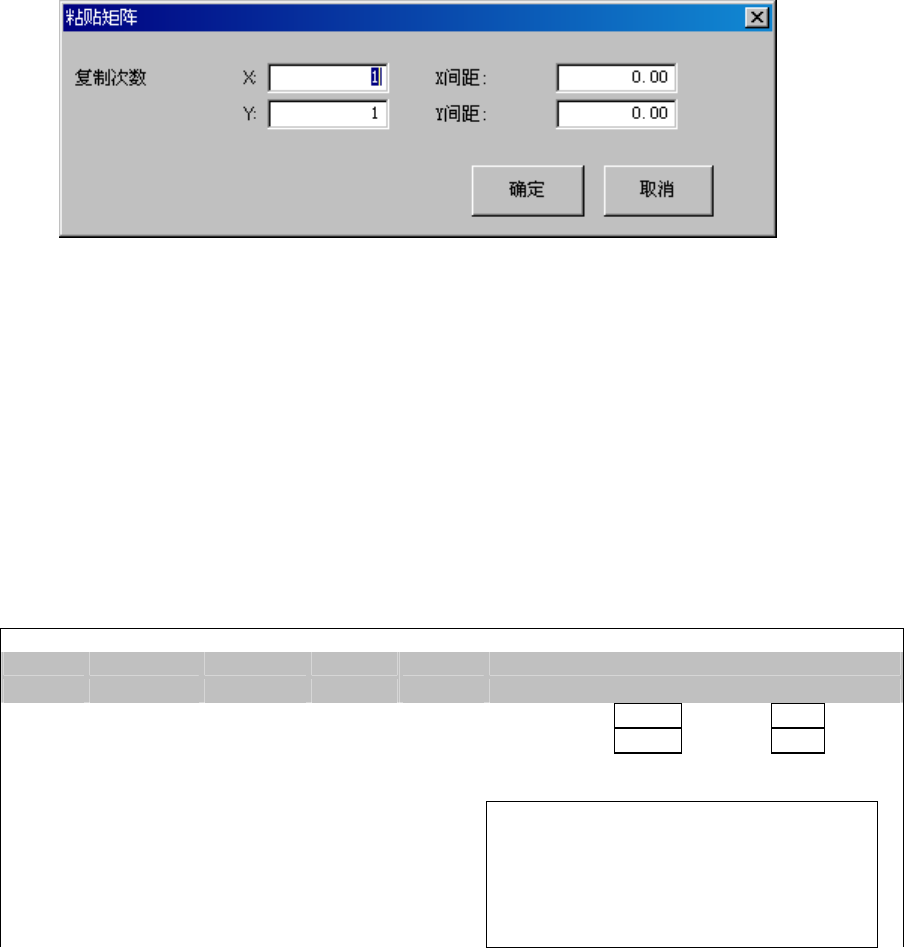

图 4-5-1-1-21 展开粘贴对话框
A) 复制次数 X：指定在 X 方向的复制次数。
B) 复制次数 Y：指定在 Y 方向的复制次数。
C) X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
D) Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
E) 确定 ：执行粘贴。
F) 取消 ：停止粘贴。
●执行结果示例
贴片 ID 贴片位置 X 贴片位置 Y 贴片角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数 X: 3 X 间距: 0.5
复制次数 Y: 1 Y 间距： 1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
·复制块将被插入指定行的上方。
·元件 ID 全部为“#”。
第1部 基本编 第4章 制作生产程序
4-119
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00 1608-A
# 11.50 11.00 0.00 1608-A

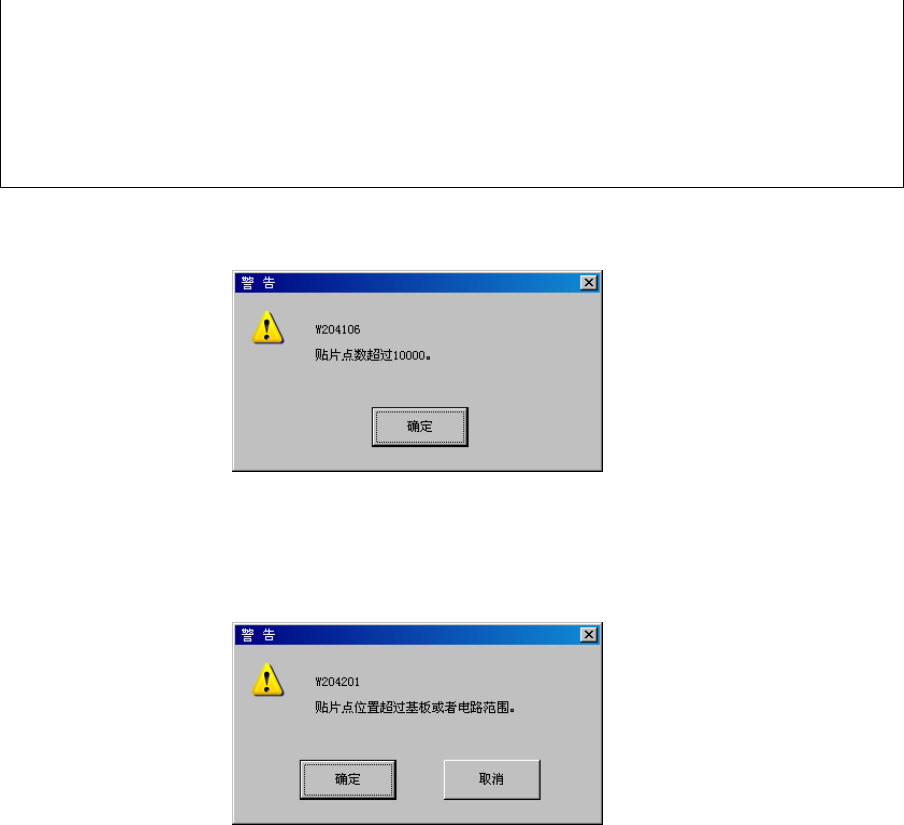

在以下情况时将发生错误，并显示错误信息。
① 数据数超过能够输入的最大件数。
图 4-5-1-1-22 数据数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片点位置超出基板或电路的范围。
图 4-5-1-1-23 贴片点位置超出错误
·确定：继续复制。在复制数据上将标出超出范围标记。
·取消：停止复制。
