第1部 基本编 第4章 制作生产程序
4-121
表 4-5-1-1-2 基板的展开
基准数据 展开源数据 展开后的基板构成
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
单板基板
复数基准电路 单板基板
单板基板 单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间距
都相等，以及偏移量
θ
为 0°、180°时，可
作为矩阵电路板展开。*1
非矩阵电路板 单板基板
矩阵电路板
复数基准电路 单板基板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
非矩阵电路板
复数基准电路 单板基板
*1： 当可在矩阵电路板中展开时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问
对话框。
另外，当电路重合时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问对话
框。
第1部 基本编 第4章 制作生产程序
4-122
1）在菜单中选择复制生产程序后，将打开“打开文件”对话框。
2）请选择要展开的（展开源）生产程序，再按“打开”按钮。

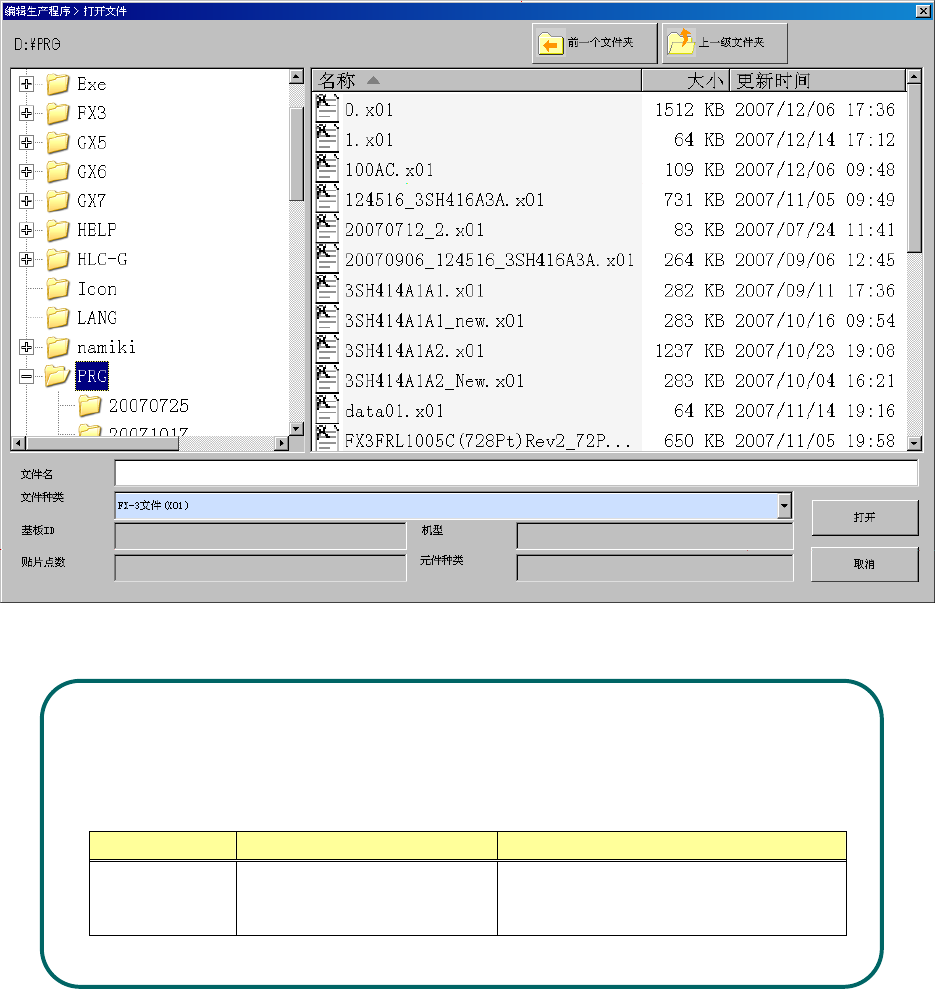

图 4-5-1-1-25 读入要展开的（展开源）生产程序
可展开的生产程序文件格式的各种组合如下表所示。
除此以外的文件格式的组合是不能展开的，敬请注意。
表 4-5-1-1-3 基准侧、展开源文件的组合
机型 基准侧的文件格式 展开源的文件格式
FX3 FX3 格式文件（x01）
FX3 格式文件（x01）
与基准侧的文件版本相同
第1部 基本编 第4章 制作生产程序
4-123
读入文件后，将打开如下对话框，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并
输入偏移量。
图 4-5-1-1-26 输入偏移量对话框

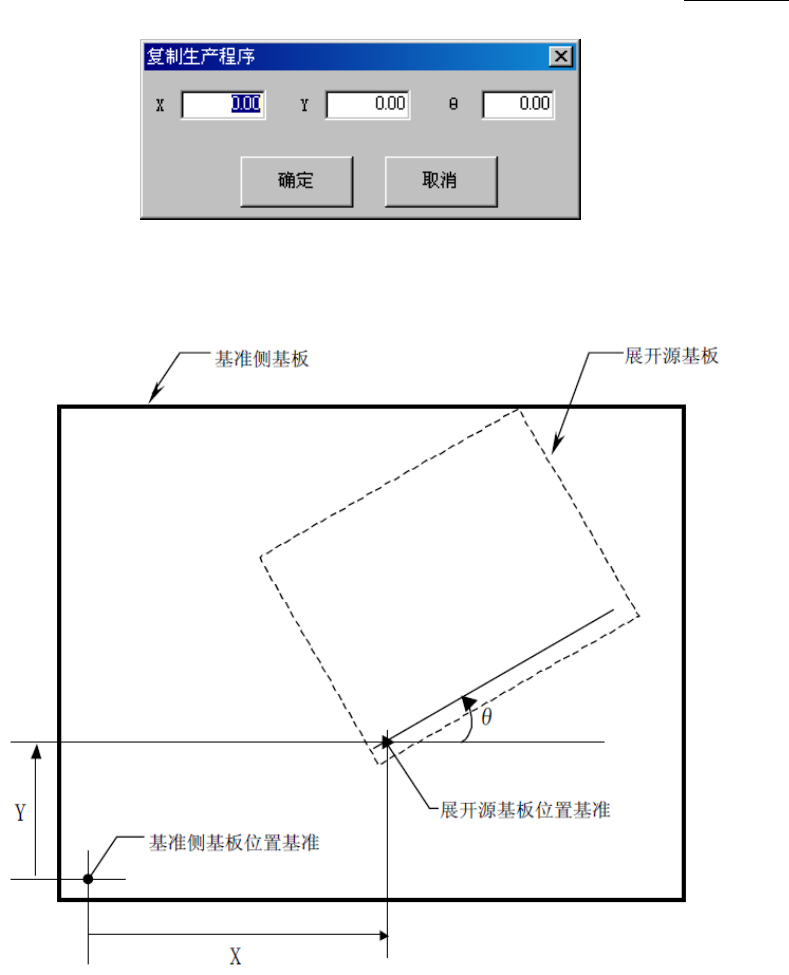

偏移量的定义如下图所示。
图 4-5-1-1-27 偏移量
