第1部 基本编 第4章 制作生产程序
4-127
4-5-2-1-2 示教画面
按功能栏的“示教”按钮，会显示坐标示教画面。

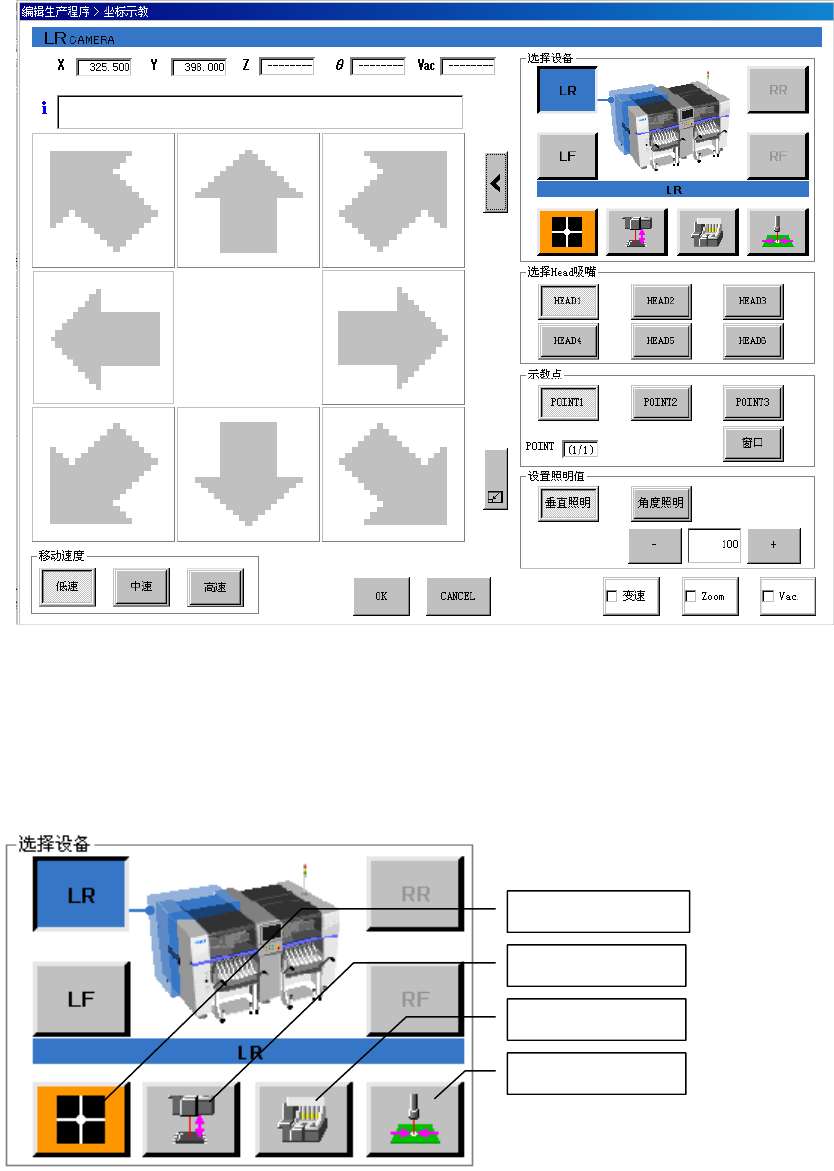

图 4-5-2-1-2-1 坐标示教画面
(1) 选择装置
按下装置图标按钮，可切换在示教中所要使用的装置。另外，可以按位置按钮（LF,LR,RF,RR）切
换各贴片头。
所切换的装置会移动到当前显示的坐标上。
图 4-5-2-1-2-2 选择装置
摄像机
HMS
贴片头
坏板标记读入器
第1部 基本编 第4章 制作生产程序
4-128
(2) 选择 Head(贴片头)吸嘴
要用贴片头进行示教时，选择此项。
在选择装置时选择贴片头装置，或选择贴片头吸嘴时选择 HEAD 编号后，
贴片头会移动到当前显示的坐标上。

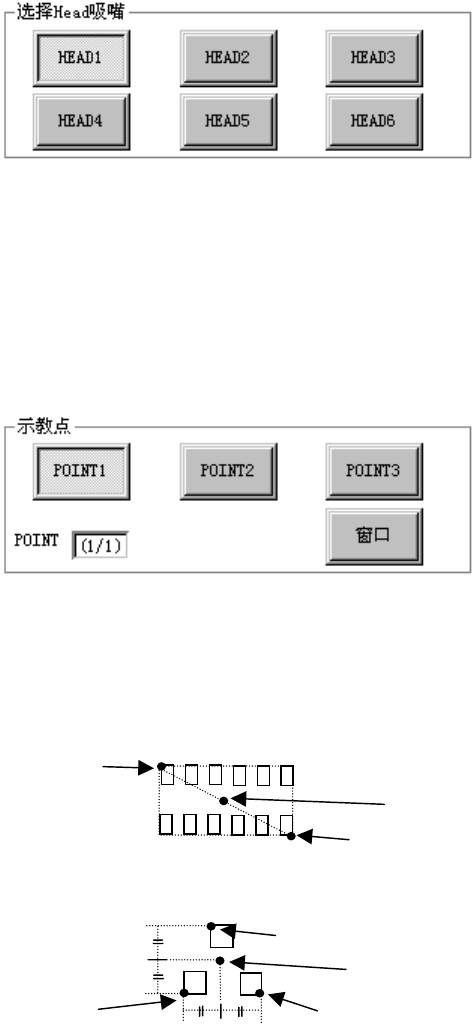

图 4-5-2-1-2-3 选择 Head（贴片头）吸嘴
(3) 示教点
在使用摄像机进行示教时，选择此项。
可以选择 POINT1、POINT2、POINT3 及窗口。通常使用 POINT1 进行示教。请根据需要进行选择。
如果有多个点时，单击[OK]按钮，可进入下一个点的示教。
当前的点数在[POINT]文本框里显示。
图 4-5-2-1-2-4 示教点
◆POINT1：取得当前位置作为示教坐标。
◆POINT2：指定 2 点，取此 2 点中央的坐标。
第1点
中央的坐标
第2点
◆POINT3：指定 3 点， X坐标、Y 坐标都以最大值和最小值的中间值作为坐标。
第1点
中央的坐标
第2点 第3点
◆ 窗口： 取由四方形框包围中央的坐标。选择窗口后，将显示四方形框。操作 X、Y 的 8 个方
向的箭头按钮，首先调整左边和上边的位置，然后按下“OK”按钮。接着调整右边
和下边的位置，然后按下“OK”按钮，最后再按下“OK”按钮确定。
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第1部 基本编 第4章 制作生产程序
4-129
(4) 设置照明值
在进行标记数据示教时，要设置必要的相应设置。
使用当前的照明设置可以识别标记时，可以省略照明设置的操作。
当标记反射不良，标记识别不稳定时，请直接设置垂直、角度照明的光量。
图 4-5-2-1-2-5 设置照明值
(5) 移动速度
可从低速、中速、高速 3 项中选择按 8 个方向的方向按钮移动轴时的移动速度。
图 4-5-2-1-2-6 移动速度
(6) 变速
勾选此项后，轴移动速度会变化，将以“移动速度”中设置的速度的两倍速度快速移动。
图 4-5-2-1-2-7 “变速”复选框
(7) Zoom
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加显示）。
勾选此项后，数字放大功能变为有效，可以放大显示映像。
图 4-5-2-1-2-8 “Zoom”复选框
