第1部 基本编 第4章 制作生产程序
4-137

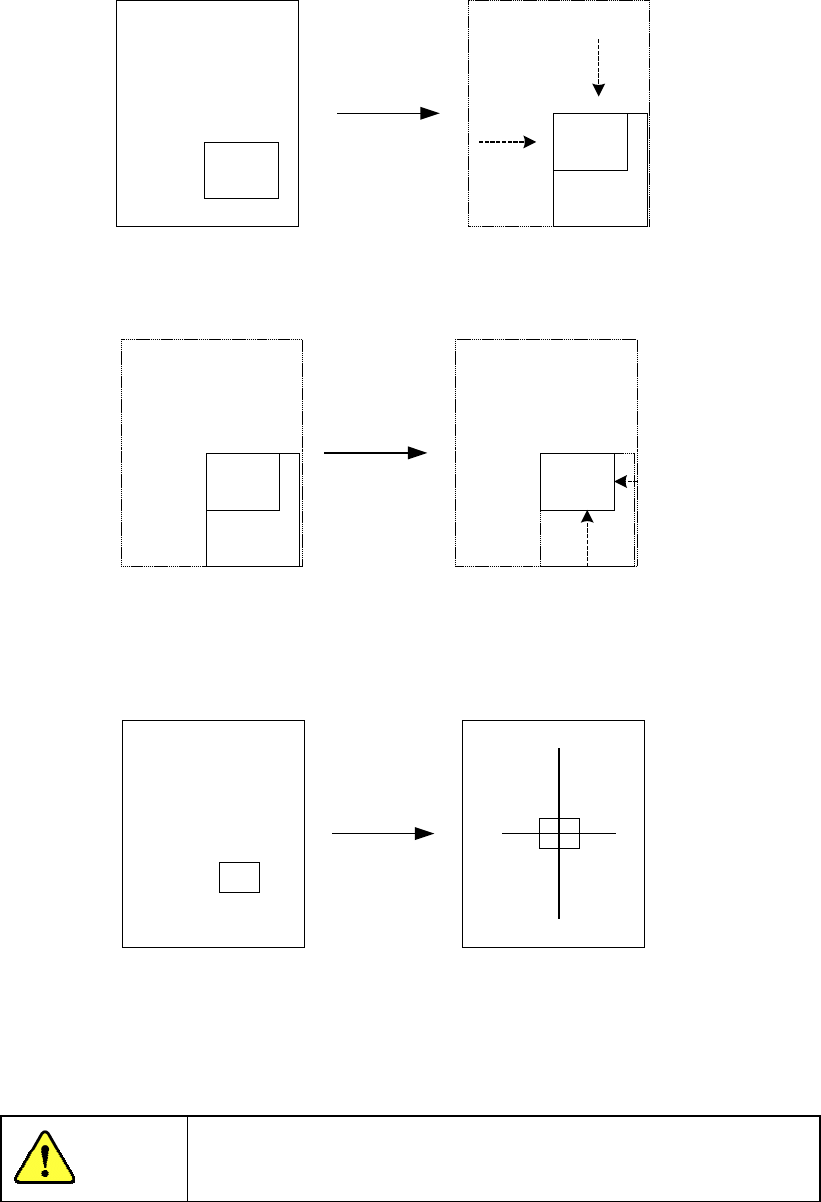

使用XY轴用的轴移动按钮，来移动窗口框的上面、左面、下面及右面。
先移动上面、左面，按下“OK”按钮。
再移动下面、右面，按下“OK”按钮。
移动下面、右面后，按下“OK”按钮，摄像机会移动，使箱形窗口的中心变为原来十字光标
的中心，箱形窗口变回十字光标。
在 X、Y 各自的文本框里会显示摄像机移动的当前坐标。
此时按下“OK”按钮，就可获得坐标值。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
第1部 基本编 第4章 制作生产程序
4-138
● 2 点或 3 点的示教方法
a) 以2点进行示教时
A
BC
输入上述的A、B两点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为
示教的坐标。
b) 进行3点示教时
输入A、B、C三点，以点D的坐标作为示教坐标。
(点D的X方向为点A、点B、点C的中点， Y方向为点A、点B的中点)
B
A
C
Ｄ
C
B
A
Ｄ1
基板垫片(PAD)
第1部 基本编 第4章 制作生产程序
4-139
(2) 使用贴片头的各吸嘴进行示教的方法
在选择装置时，选择了贴片头装置、或选择 Head（贴片头）吸嘴时选择了 HEAD 编号后，贴片
头会移动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
图 4-5-2-2-1-2 坐标示教画面(选择贴片头时的 XY 轴移动)
