第1部 基本编 第4章 制作生产程序
4-153
(2) 已注册的标记数据
将数据库中存储的标记数据以列表的形式显示出来。各项目的意义如下表所示。
表 4-5-2-3-1-2 已注册的标记数据
项目 内容
名称
标记的名称
（在文字的前面显示形状）
更新时间
在数据库中注册的日期
尺寸
标记数据的横纵尺寸（mm）
aaa
x bbb
aaa = 横向的尺寸
bbb = 纵向的尺寸
极性
标记表现方法
正转 = 黑底白色标记
反转 = 白底黑色标记
比例
标记的图像数据比例
多值化 ＝ 使用多级灰度图像读取的标记数据
二值化 ＝ 使用双色调图像读取的标记数据
照明
标记识别的照明模式
标准 ＝读取了标准的照明模式
阻剂／保护胶片＝读取了带阻剂／保护胶片的照明模式
用户定义 ＝读取了用户定义的照明模式
OCC
取得标记的 OCC
LF = 使用左前侧的 OCC 读取的。
LR = 使用左后侧的 OCC 读取的。
RF = 使用右前侧的 OCC 读取的。
RR = 使用右后侧的 OCC 读取的。
外圈照明
是否使用外圈照明(选项)
使用 = 使用外圈照明。
不使用 = 不使用外圈照明。
第1部 基本编 第4章 制作生产程序
4-154
(3) 删除
可删除已经注册的（标记）数据。将光标调整到列表中要删除的数据行，按下“删除”按钮
时，会显示如下对话框，在对话框里按下“是”按钮（即可删除）。

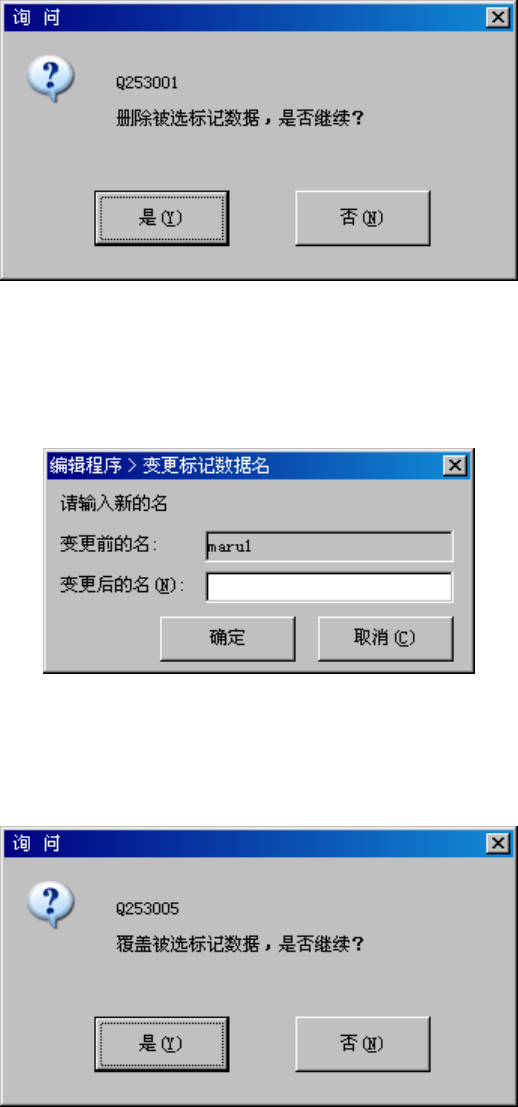

图 4-5-2-3-1-6 询问 删除被选择的标记数据
(4) 更改名称
可以更改已经注册的（标记）名称。将光标调整到列表中要变更的数据行，按下“更改名称”
按钮时，会显示如下对话框，请在对话框里输入新名称。
图 4-5-2-3-1-7 变更标记数据名称的对话框
(5) 注册
以注册名称编辑框中设置的名称，将完成示教的标记数据注册到数据库里，并退出对话框。
如果选择了列表中的标记，将进行覆盖注册。
图 4-5-2-3-1-8 询问 覆盖被选择的标记数据
第1部 基本编 第4章 制作生产程序
4-155
如果在标记数据库里已经存在同名的标记，会显示如下确认对话框。
图 4-5-2-3-1-9 询问 已经存在同样注册名的标记
如果没有输入标记名称，会显示如下错误提示。请输入标记名称。
图 4-5-2-3-1-10 错误 请输入注册名
最多注册 100 个标记。如果出现如下错误提示，请删除不需要的标记。
图 4-5-2-3-1-11 错误 注册数已满不能再注册
