第1部 基本编 第4章 制作生产程序
4-156
(6) 关闭
不把标记注册到数据库里，退出对话框。但会反映到生产程序里。
完成以上识别示教操作后，即可结束。
结束识别示教后，会在标记数据旁边显示“*”，表示已经进行过示教。
请对所要使用的标记，全部进行相关的识别示教。
另外，在示教的过程中，如果按下“CANCEL”按钮，会在该点结束示教。
（这时，之前所输入的数据均为无效）
按下“CANCEL”按钮时，装置不会移动。
按下选择装置的摄像机按钮后，会进行黑白反色显示。若标记相对于基板显得比较暗时，
请按摄像机按钮进行黑白反色显示，可使标记显得白亮。
通过按摄像机按钮进行的标记反转，仅在刻度框输入时有效。
第1部 基本编 第4章 制作生产程序
4-157
4-5-2-3-2 用户指定的模板示教
基板或电路上没有BOC标记时，可以将电路图案
※1
作为BOC标记进行注册。
※1:只要是可与其它基板图案区别的图案，都可使用(丝网、电路等)。
请选择不会因基板不同而产生不均匀的稳定图案。
如有可能，最好把模式图形（land、焊盘）作为标记使用。
<步骤>
①将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。

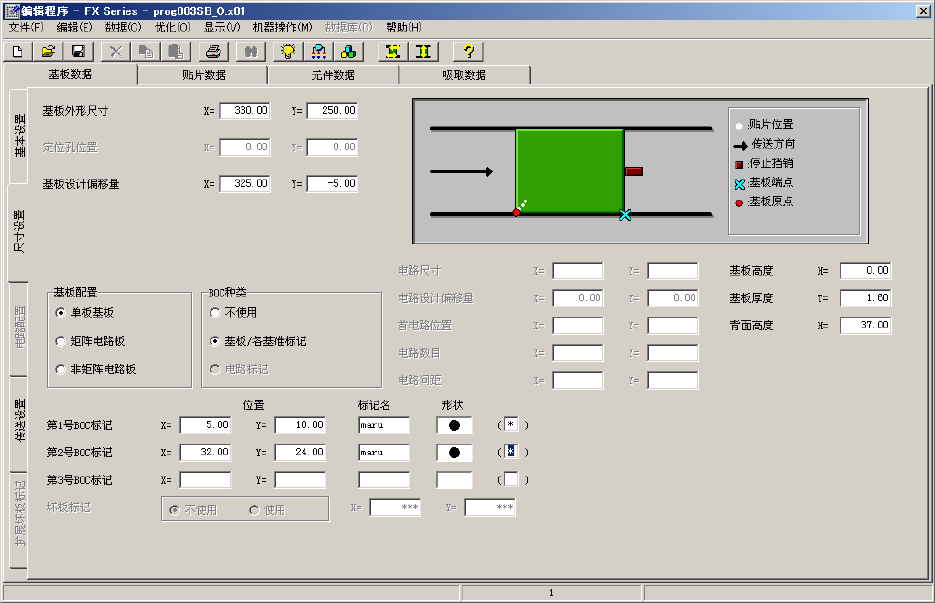

图 4-5-2-3-2-1 用户指定的模板示教
第1部 基本编 第4章 制作生产程序
4-158
② 请按功能栏的“示教”按钮。
显示图像示教画面。
图 4-5-2-3-2-2 图像示教画面
开始进行示教，钳夹基板的站点后侧的摄像机会移动到标记的 XY 坐标，画面上显示出示教对象(记
忆对象)的模式图形（Pattern）。
※当入口侧站点和出口侧站点都钳夹了基板时，则以入口侧优先，该站点后侧的摄
像机会移动到标记坐标。
※当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※如系陶瓷基板标记(为白色标记时)，此后请按下选择装置的摄像机按钮，可切换极
性（对比度），相对于基板较黑映像的标记会变成较白的映像。使用摄像机按钮切
换极性仅在刻度框的输入时有效。
