4-5-2-3-2 用户指定的模板示教

基板或电路上没有BOC标记时，可以将电路图案

※1

作为BOC标记进行注册。

※1:只要是可与其它基板图案区别的图案，都可使用(丝网、电路等)。

请选择不会因基板不同而产生不均匀的稳定图案。

如有可能，最好把模式图形（land、焊盘）作为标记使用。

<步骤>

①将光标移动到作为示教对象数据的标记位置。

但进行识别的示教时，需要预先输入标记的X、Y坐标。

图 4-5-2-3-2-1 用户指定的模板示教

第1部基本编第4章制作生产程序

4-158

② 请按功能栏的“示教”按钮。

显示图像示教画面。

图 4-5-2-3-2-2 图像示教画面

开始进行示教，钳夹基板的站点后侧的摄像机会移动到标记的 XY 坐标，画面上显示出示教对象(记

忆对象)的模式图形（Pattern）。

※当入口侧站点和出口侧站点都钳夹了基板时，则以入口侧优先，该站点后侧的摄

像机会移动到标记坐标。

※当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。

※如系陶瓷基板标记(为白色标记时)，此后请按下选择装置的摄像机按钮，可切换极

性（对比度），相对于基板较黑映像的标记会变成较白的映像。使用摄像机按钮切

换极性仅在刻度框的输入时有效。

第1部基本编第4章制作生产程序

4-159

③ 请进行刻度框（模板设置框）的示教。

请用 8 个方向按钮，调整上面、左面、下面、右面（按照顺序输入），设置刻度框。

按下移动速度的[低速]按钮、[高速]按钮，可以切换刻度框的移动速度。

此时，将自动识别标记，取得校正所需数据。

在画面中显示如下提示信息。

自动获得标记周围的干扰隔离级别，并显示摄像机映像。

在画面中显示如下提示信息。

请用上下方向按钮调整，使标记清晰可见，把周围的干扰降低到最低。

调整结束后请按下“OK”按钮。

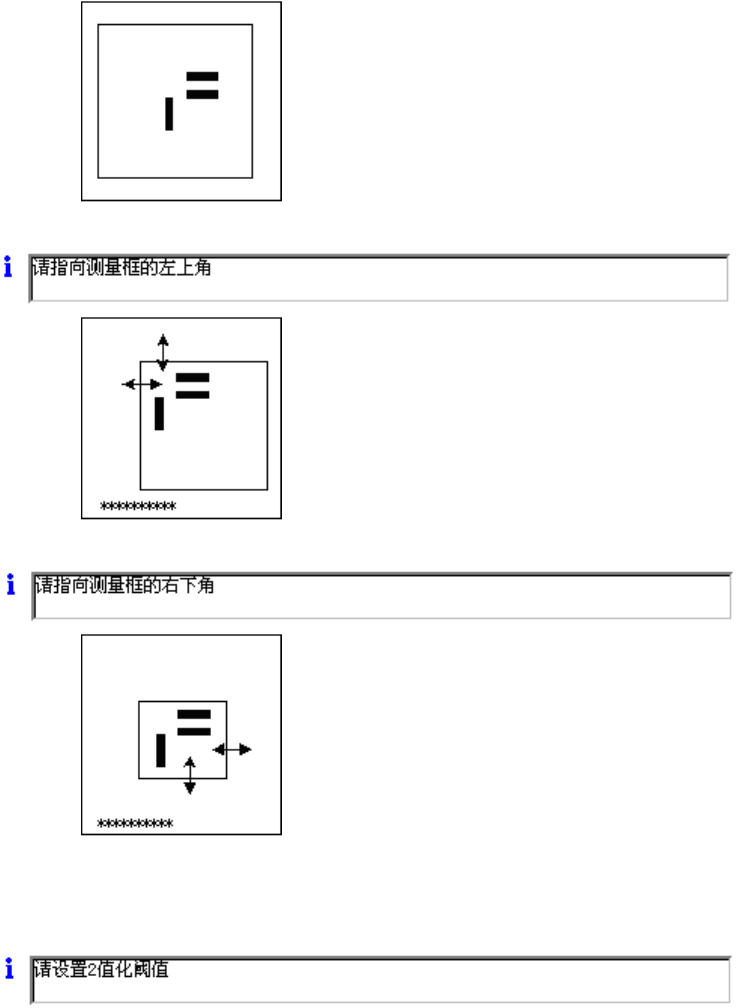

显示摄像机图像和长方形的框。

垫片（PAD）印刷部分

首先设定上面及左面的刻度框。

设定需要识别的上面及左面(移动箭头部分的边)。

设定完成后按下“OK”按钮。

以同样的方式设定下面及右面的刻度框。

调整完成后按下“OK”按钮。
