第1部 基本编 第4章 制作生产程序
4-162
⑥ 请进行检出框的示教。
完成⑤的操作后，自动显示按⑤的操作设置的框尺寸 1.5 倍的窗口，与画面中心一致(默认窗口)。
要改变检出框时，请执行与③的步骤相同的操作。
当不需要改变检出框时，仅按下“OK”按钮即可。
此时，如果按下“Previous”按钮，可以返回刻度框的示教(③的操作)中。
与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际上不显示。
调整完成后按下“OK”按钮。
第1部 基本编 第4章 制作生产程序
4-163
⑦ 识别的示教结束后，标记数据的旁边会显示(T)，表示已完成示教。
请对需要使用的全部标记进行识别示教。
在示教过程中按下“CANCEL”按钮，可结束当前的示教。(此时，至此输入的数据全部无效)
按下“CANCEL”按钮时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的模式图形（Pattern）。
2) 模式图形（Pattern）的大小与标准标记相同，请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。使用用户指定的模板数据，不能求出精确的模式图形
（Pattern）中心位置。由于是以十字光标的移动来进行示教，所以用户指定的位置会直
接被视作中心位置(而通常的标记，是通过计算获得重心位置，以此作为模式图形
（Pattern）的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 要把使用用户指定的模板的生产程序保存到 FD（软盘）时，如果空余空间不足，可能无
法保存生产程序。
6) 从 FD（软盘）读取或向软盘中保存使用用户指定模板的生产程序将很花时间，所以建议
不要直接用 FD 读取或保存。
7) 要复制 HD（硬盘）保存的生产程序时，请使用主菜单的“文件”－“文件管理(资源管理
器)”，其操作类似复制到 FD（软盘）。
第1部 基本编 第4章 制作生产程序
4-164
4-5-3 环境设置
设置程序编辑的环境。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。

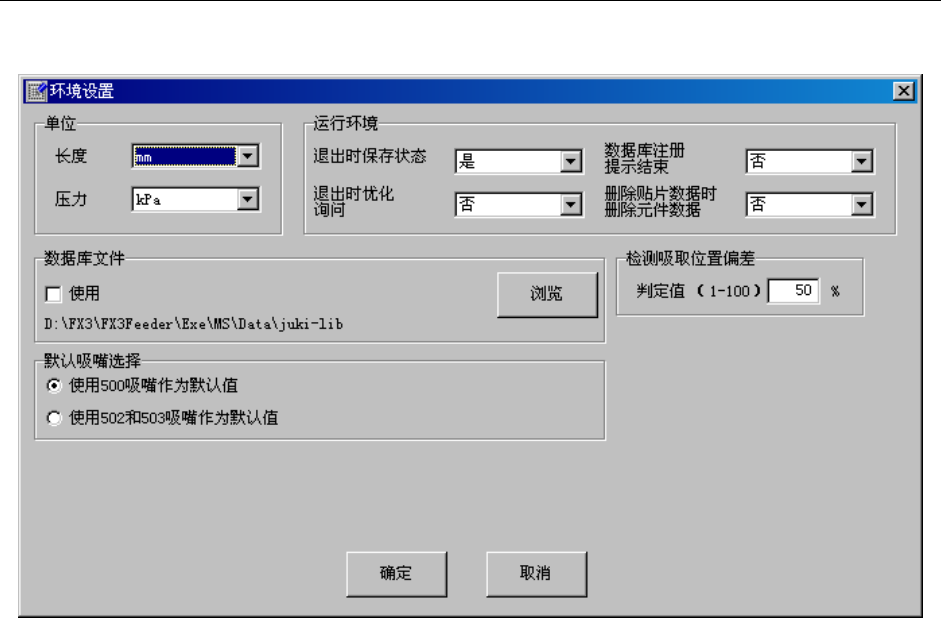

图 4-5-3-1 环境设置
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
