第1部 基本编 第4章 制作生产程序 4-193 (3) 确认速度运行中 确认速度时出现下列对 话框， 显示正在确认速度的元件内 容及吸取位置， 逐项地实时显示运行 中的内容。 图 4-5-4-3-1-3 确认速度运行中 要强行 中断时请按<STOP> 开关（停 止开关） ，显示如下对话框 后，从对话框中选择是否要 中断。 图 4-5-4-3-1-4 询问中断测量
第1部 基本编 第4章 制作生产程序
4-192
4) 设置元件归还
设置对尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都被归还到原来的位置。
● 每次废弃
元件每次都被废弃。
● 每次询问
每次测量结束后进行询问。
“检查”按钮（[F10] 键）
执行检查。
“前代替元件”按钮、“后代替元件”按钮
如果当前显示的元件有代替元件时，显示此项。
“返回”按钮（[ESC] 键）
结束检查，返回原画面。

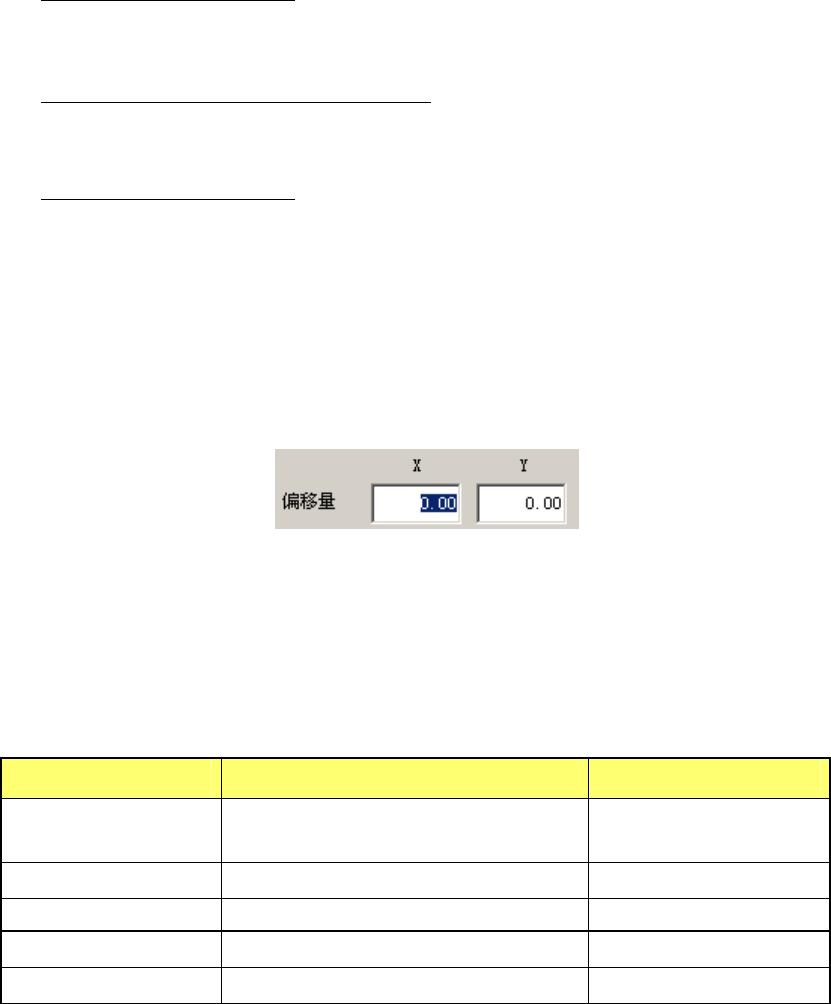

● 更改吸取偏移量
检查时使用的元件吸取位置与实际位置不同时，可以使用示教功能对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
步骤 1) 把光标移动到 Ｘ 或 Ｙ 坐标上。
步骤 2）按下功能栏的“示教”按钮，打开示教画面。进行坐标示教，按下“OK”按钮，
取得所示教的坐标数据。
(2) 检查项目
检查项目的功能概要列表如下。
表 4-5-4-3-1-1 检查项目功能概要
检查项目 检查内容 备注
自动（生产动作） 在模拟生产时检测从吸取到贴片的偏移
量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升动作的速度。 只限完成吸取数据时
贴片下降 检查贴装下降动作的速度。
测量外
θ
旋转 检查测量外
θ
轴旋转的速度
第1部 基本编 第4章 制作生产程序
4-193
(3) 确认速度运行中
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置，逐项地实时显示运行
中的内容。
图 4-5-4-3-1-3 确认速度运行中
要强行中断时请按<STOP>开关（停止开关），显示如下对话框后，从对话框中选择是否要
中断。
图 4-5-4-3-1-4 询问中断测量
第1部 基本编 第4章 制作生产程序
4-194
(4) 检查结果
完成检查后显示如下检查结果对话框。
图 4-5-4-3-1-5 确认速度检查结果
1) 检查元件
显示元件内容以及吸取位置。
