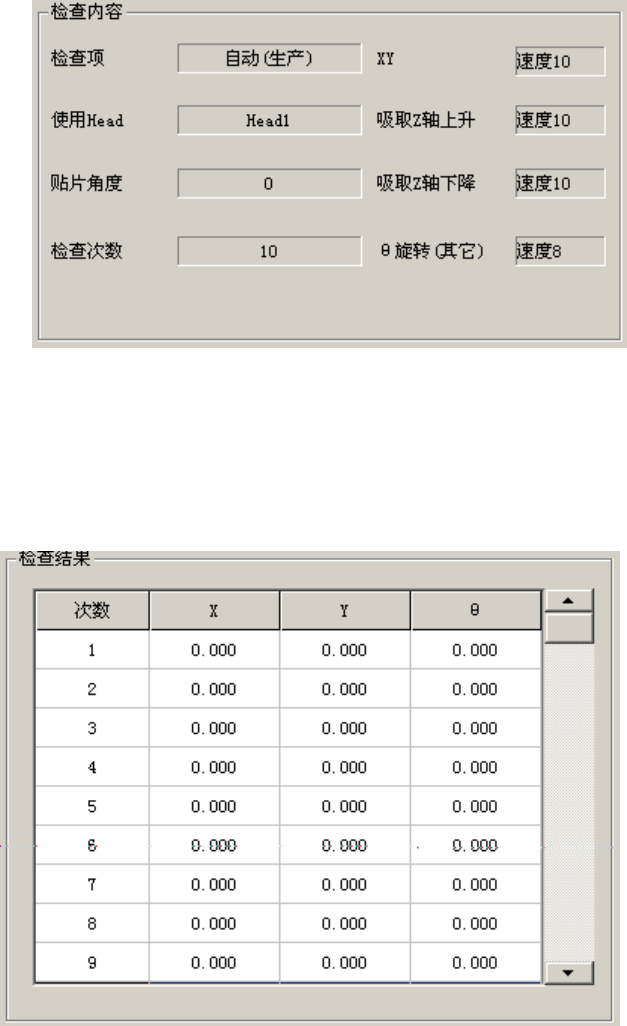

2) 检查内容
显示确认速度时的检查内容。
3) 检查结果
显示确认速度时的测量结果数值，XY
θ
的偏差量。
显示吸取上升时吸取是否成功的检查结果。
第1部 基本编 第4章 制作生产程序
4-196
4) 确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值，并存入元件数据中。然后返回原来的确认速度
画面。
（更新后的内容为检查内容显示的轴速度。）
5) 取消（[ESC] 键）
使检查结果无效，并返回确认速度原画面。
6) 变幻线（[F7]键）
从激光单元取得检测(SWEEP)数据，显示元件轮廓的图（变幻线）。

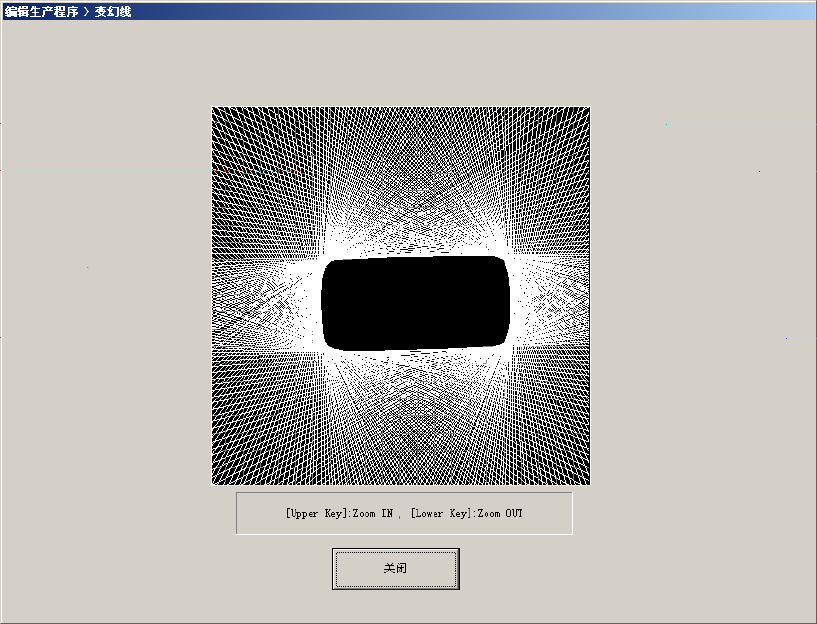

图 4-5-4-3-1-6 变幻线
第1部 基本编 第4章 制作生产程序
4-197
(5) 关于执行检查时的各项动作
1) 检查后归还元件
检查后的元件有两种处理：将元件归还原位置、或废弃。其处理方式，取决于包装方式，
详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定
为 [IC 回收带] [保护元件] 时，则按该设置处理。
将１mm 以下的元件设置为归还原来位置时，可能发生元件站立、元件倒翻，其处理方法
请从对话框的询问中选择。
表 4-5-4-3-1-2 归还元件／废弃条件
包装方式 条件１ 条件 2 归还 废弃
32mm 供料器 － ○
外形尺寸短边 1mm 以下 询问*1
带式
以外
外形尺寸短边 1mm 以上 ○ ○*2
外形尺寸短边 1mm 以下 询问*1 散装
外形尺寸短边 1mm 以上 ○ ○*2
管状 － ○
*1 显示对话框，选择是将元件归还、还是废弃。
*2 废弃方法设定为“IC 回收带”“保护元件”时，将按设定进行处理。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。也可
根据需要，变更供给装置。
3) 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此种情况下，不能输入吸取坐标，也不能操
作供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，测量后必须把元
件移动到元件保护位置上。
