第1部 基本编 第4章 制作生产程序 4-208 2) 跟踪范围 ●选择站点 ：选择进行跟踪的站点。 请勾选入口站点、出口站点、或俩者都选。 在要跟踪的站点上贴片基板必须处于被钳夹的状态。 输入跟踪范围是从贴片数据的第几点到第几点。默认值为跟踪所有贴片点。 所有跟踪条件设置完毕，准备完成后，按下<START>开关或“执行”按钮。 按下“取消”按钮时，会返回原来的画面。
第1部 基本编 第4章 制作生产程序
4-207
4-5-4-7 跟踪
4-5-4-7-1 贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
(1) 设置条件
从菜单栏中选择“机器操作”/“跟踪”/“贴片位置”后，显示如下画面。

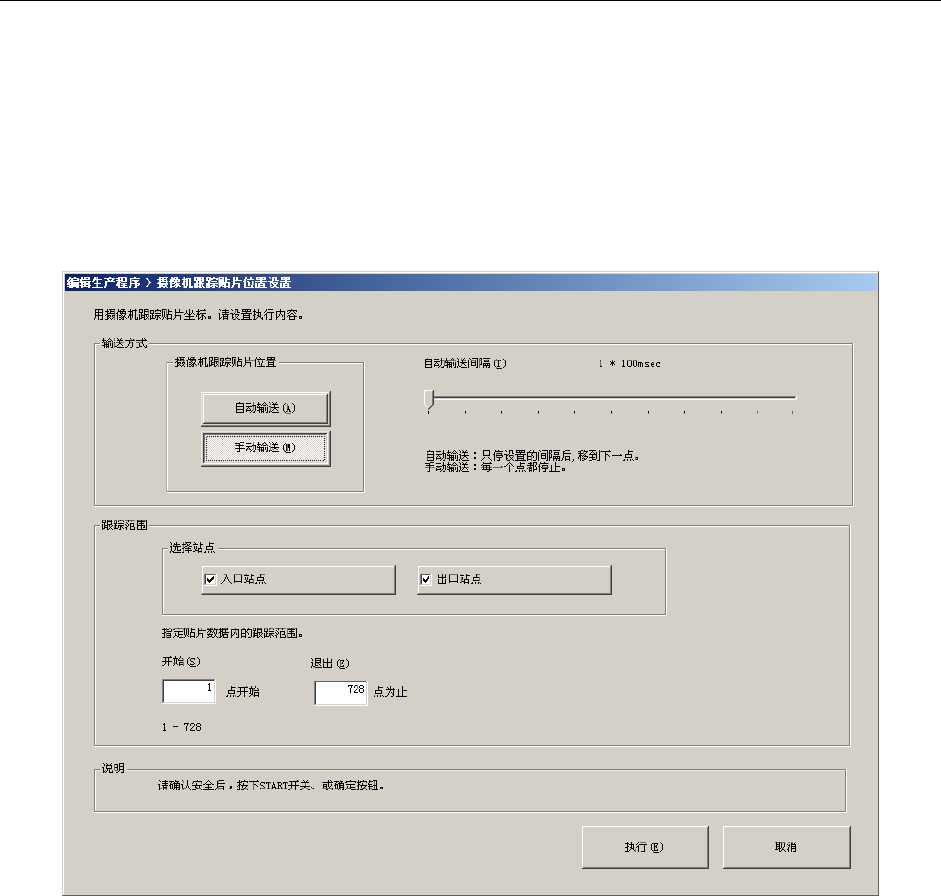

图 4-5-4-7-1-1 摄像机跟踪贴片位置
1) 输送方式
a)自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的“自动输送间隔”设定的时间
停止，经过该设定的时间后移动到下一点。
●自动输送间隔：调整停止间隔。可设定的范围为0.1秒（100ｍｓ）～5秒。
b)手动输送
在毎一点贴片位置停止。
在贴片位置摄像机跟踪画面中，按下“Previous”按钮时返回到前一个贴片点，按下
“Next”按钮或<START>开关时，则会移动到下一个贴片点。
第1部 基本编 第4章 制作生产程序
4-208
2) 跟踪范围
●选择站点：选择进行跟踪的站点。
请勾选入口站点、出口站点、或俩者都选。
在要跟踪的站点上贴片基板必须处于被钳夹的状态。
输入跟踪范围是从贴片数据的第几点到第几点。默认值为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按下<START>开关或“执行”按钮。
按下“取消”按钮时，会返回原来的画面。
第1部 基本编 第4章 制作生产程序
4-209
(2) 执行 BOC 标记校准
执行后如果有设置好BOC标记的生产程序，为提高贴片位置的精度，将执行BOC校准。
(识别所有电路的BOC)

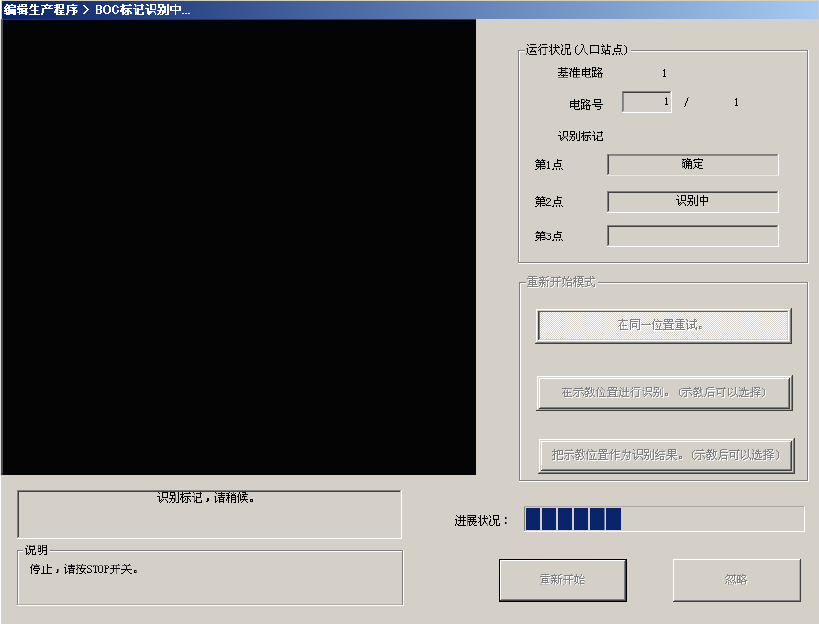

图 4-5-4-7-1-2 正在校准 BOC 标记
