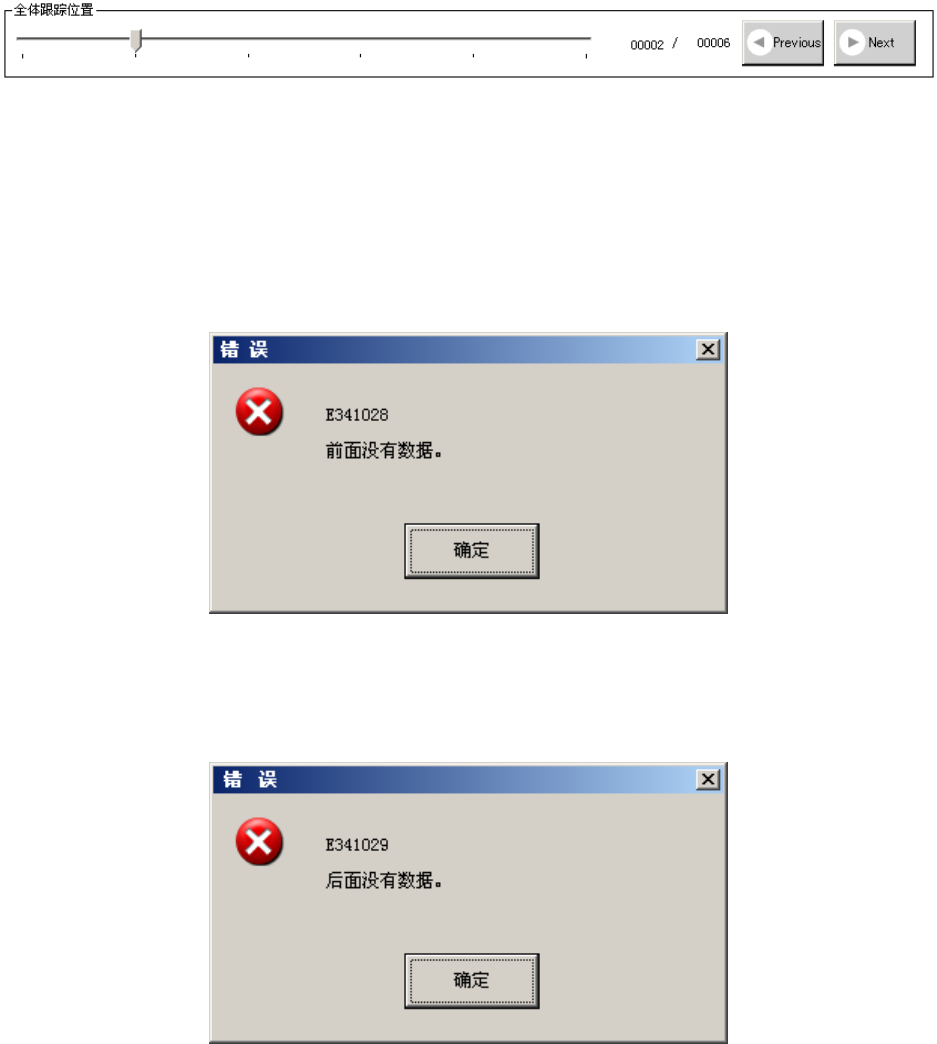

7) 全体跟踪位置
图 4-5-4-7-1-6 全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时，可以通过自由地移动滑动条返回到前面、推进到
后面。另外，按“Previous”按钮会返回到前一个贴片点，按“Next”按钮或<START>开关会
移动到下一个贴片点。
当向前面的点移动，但是前面已经没有数据时，会显示如下对话框。
图 4-5-4-7-1-7 错误 前面没有数据
当向下一点移动，但是后面已经没有数据时，会显示如下对话框。
图 4-5-4-7-1-8 错误 后面没有数据
第1部 基本编 第4章 制作生产程序
4-214
结束上述操作后，会显示对话框。
(4) 跟踪时的操作
执行时可使用以下开关/按钮来控制动作。
操 作 操作面板 画面
跟踪开始 <START>开关 “执行”按钮
跟踪停止 <STOP>开关
移动到前一点 “Previous”按钮
移动到下一点 “Next”按钮
结束 在停止时按<STOP>开关 在停止时按“取消”按钮
第1部 基本编 第4章 制作生产程序
4-215
(5) 显示叠加画面

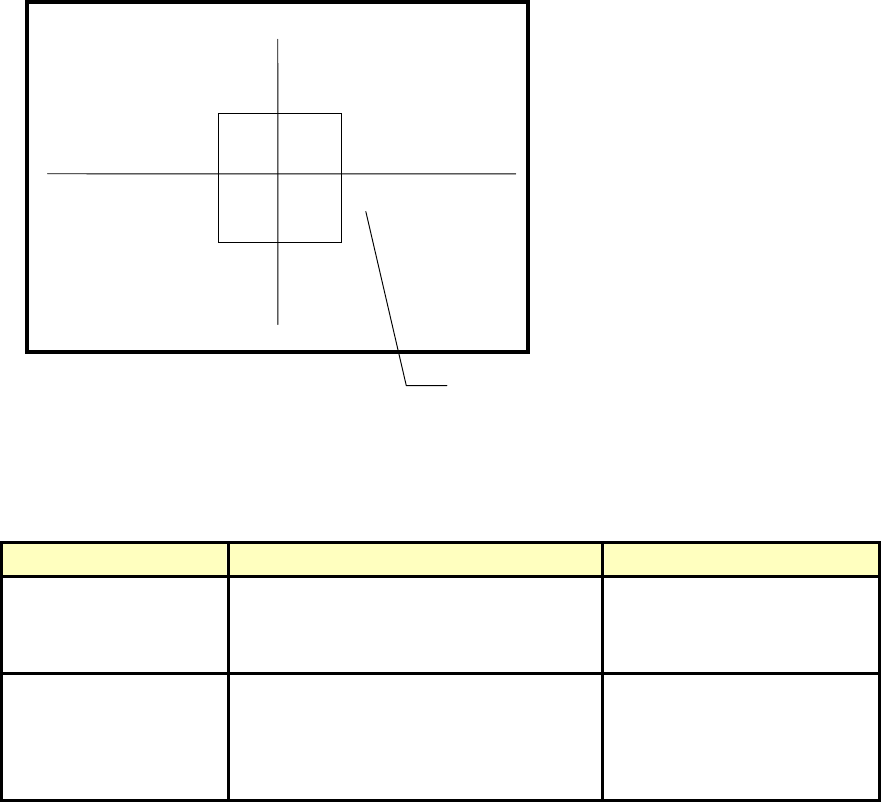

在执行时，每一贴片点都会在叠加画面中显示适合元件尺寸的元件框。
如果元件很大，则不显示元件框，而会使用摄像机依次显示元件的 4 角及中心位置。
如下表所示，元件尺寸不同，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸 元件的四角 元件的中心
短边 4.5mm 以下的元件
在画面中的窗口框里显示。设定了角度
的贴片点通过窗口框本身的旋转来显
示。
十字线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设
定了角度的贴片点移动到四角旋转过
的坐标上。
四角移动后，最后移动到显
示着[CENTER]的中心。
显示元件的中心及元件的四角的框。
