第1部 基本编 第4章 制作生产程序
4-222
2) 吸取位置
显示当前的吸取位置的吸取信息。

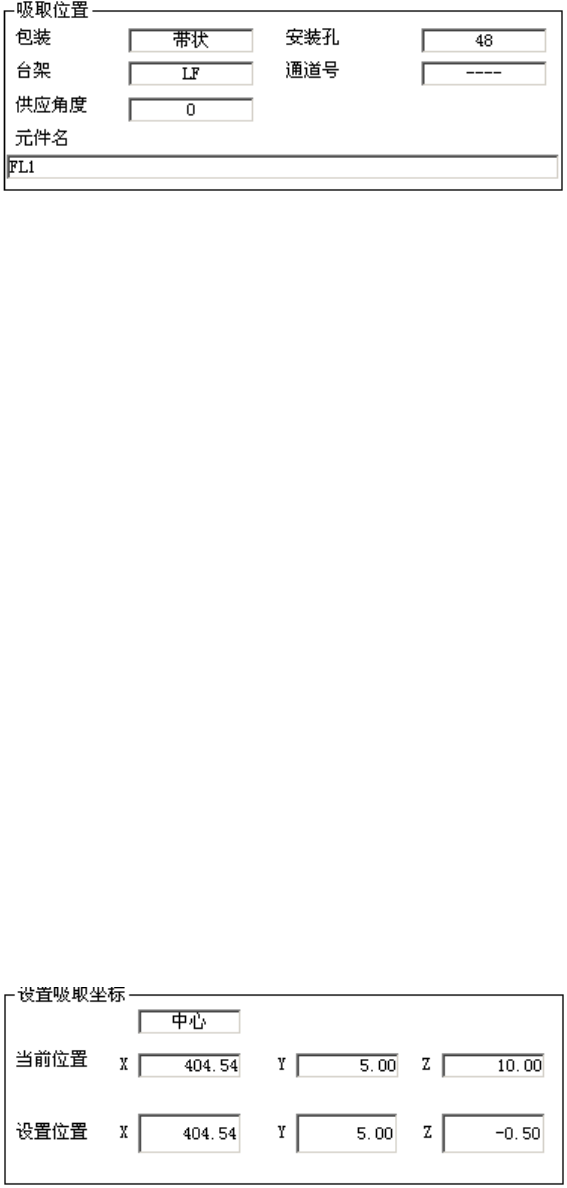

图 4-5-4-7-2-7 吸取位置
a)包装
显示跟踪中元件的包装方式。
b)安装孔、通道号
显示跟踪中元件的安装孔的位置，如果是管状送料器，则显示通道号。
c)台架
显示吸取位置的台架。
d)供給角度
显示供应角度。
e)元品名
显示跟踪中的元件名称。
3) 设置吸取坐标
当前位置是跟踪中的元件吸取位置的 XYZ 坐标。
元件位置，显示元件的 4 角及贴片点的中央。
CENTER： 显示元件的中央。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
设置位置是指在生产程序里设置的吸取坐标。
图 4-5-4-7-2-8 设置吸取坐标
可以手动输入或通过示教，变更设置位置的吸取坐标值。
第1部 基本编 第4章 制作生产程序
4-223
4) 检查
可以检查及更改数据。

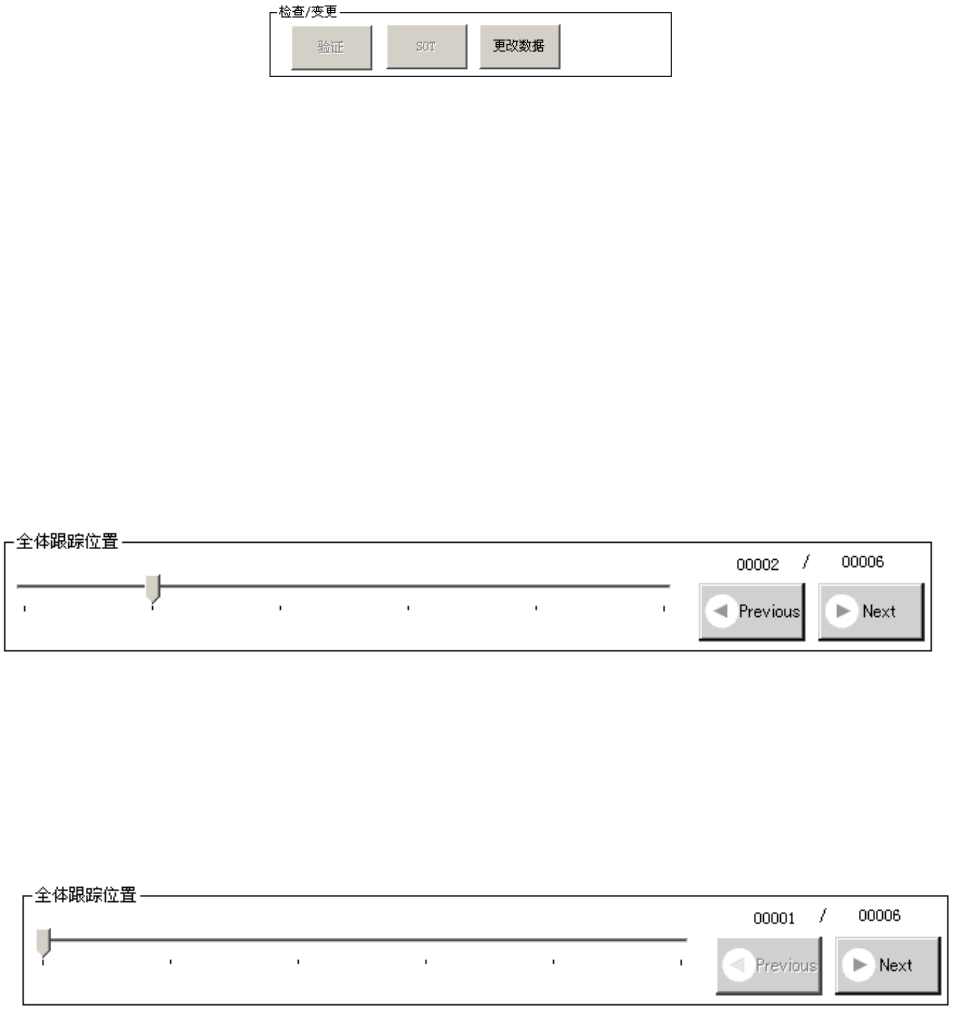

图 4-5-4-7-2-9 检查
a)验证
进行验证检查（选购项）。
详细情况请参见 9) 跟踪中的验证检查（选购项）。
b)SOT
进行 3 向引脚 SOT 的方向检查（选购项）。
详细情况请参见 8) 跟踪中的 SOT 方向检查（选购项）
c)更改数据
可以更改部分元件数据。
详细情况请参见第 2 章 2-10-2 数据变更。
5) 全体跟踪位置
图 4-5-4-7-2-10 全体跟踪位置
跟踪位置会随着进度一点点前进。在停止时，可以通过自由地移动滑动条返回到前面、或推
进到后面。另外，按“Previous”按钮会返回到前一个贴片点，按“Next”按钮或<START>
开关会移动到下一个贴片点。
当前面已经没有数据时，会出现如下的显示，“Previous”按钮失效。
图 4-5-4-7-2-11 前面已经没有数据时
第1部 基本编 第4章 制作生产程序
4-224

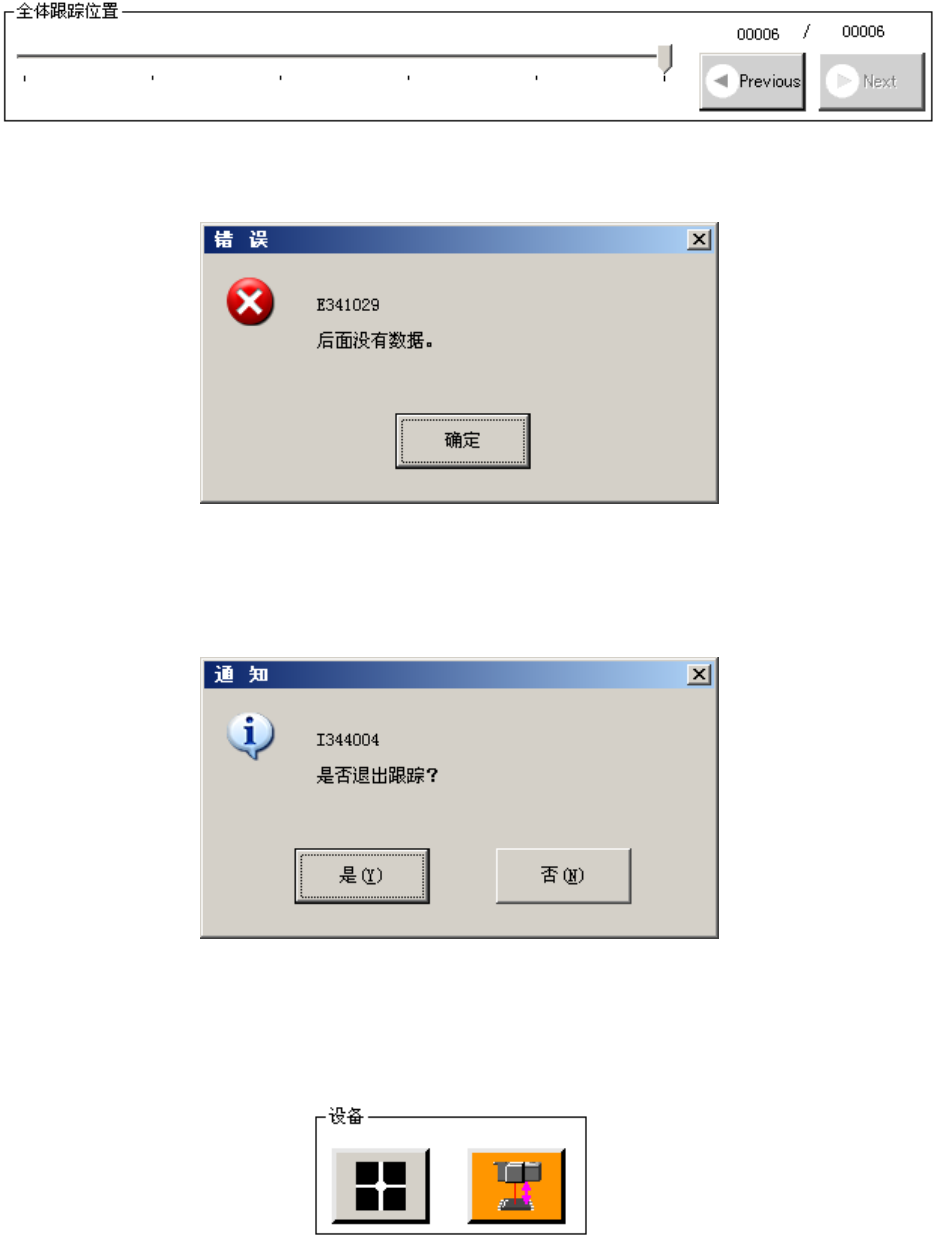

当后面已经没有数据时，会出现如下的显示，“Next”按钮失效。
图 4-5-4-7-2-12 后面已经没有数据时
此时按下<START>开关时，会显示如下对话框。
图 4-5-4-7-2-13 错误 后面已经没有数据。
通过上述的操作结束后，显示如下对话框。
图 4-5-4-7-2-14 通知 退出跟踪
6) 设备
在跟踪中使用的设备会以橙色显示。
图 4-5-4-7-2-15 设备
