第1部 基本编 第4章 制作生产程序 4-233 3) 中心偏移时 设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。 图 4-5-4-7-2-26 错误 空洞的中心明显偏移 4) 空洞边缘检测失败时 空洞影子的边缘框检测失败时，显示如下错误提示。 图 4-5-4-7-2-27 错误 空洞边缘检测失败 5) 因自动示教出现不能同时吸取时 出现不能同时吸取时，显示如下询问。 精度优先的情况下请按[是]，速度优先的情况下请…
第1部 基本编 第4章 制作生产程序
4-232
(12) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。
1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。

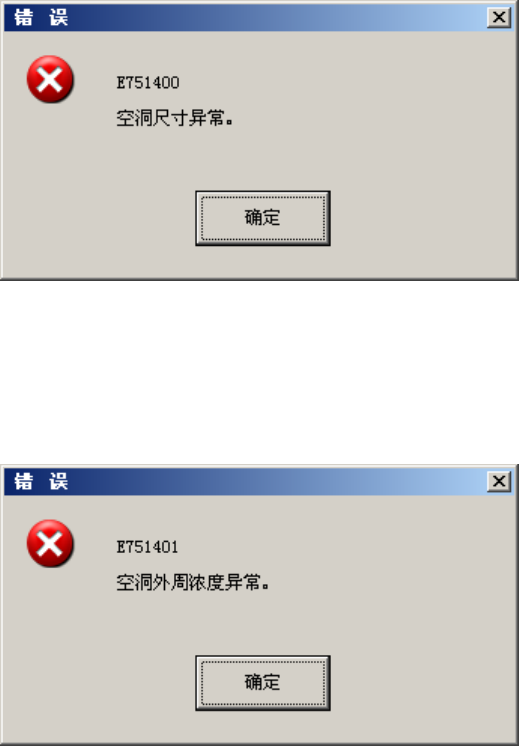

图 4-5-4-7-2-24 错误 空洞尺寸相比显得异常
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
图 4-5-4-7-2-25 错误 空洞外周浓度异常
4－234
第1部 基本编 第4章 制作生产程序
4-233
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。

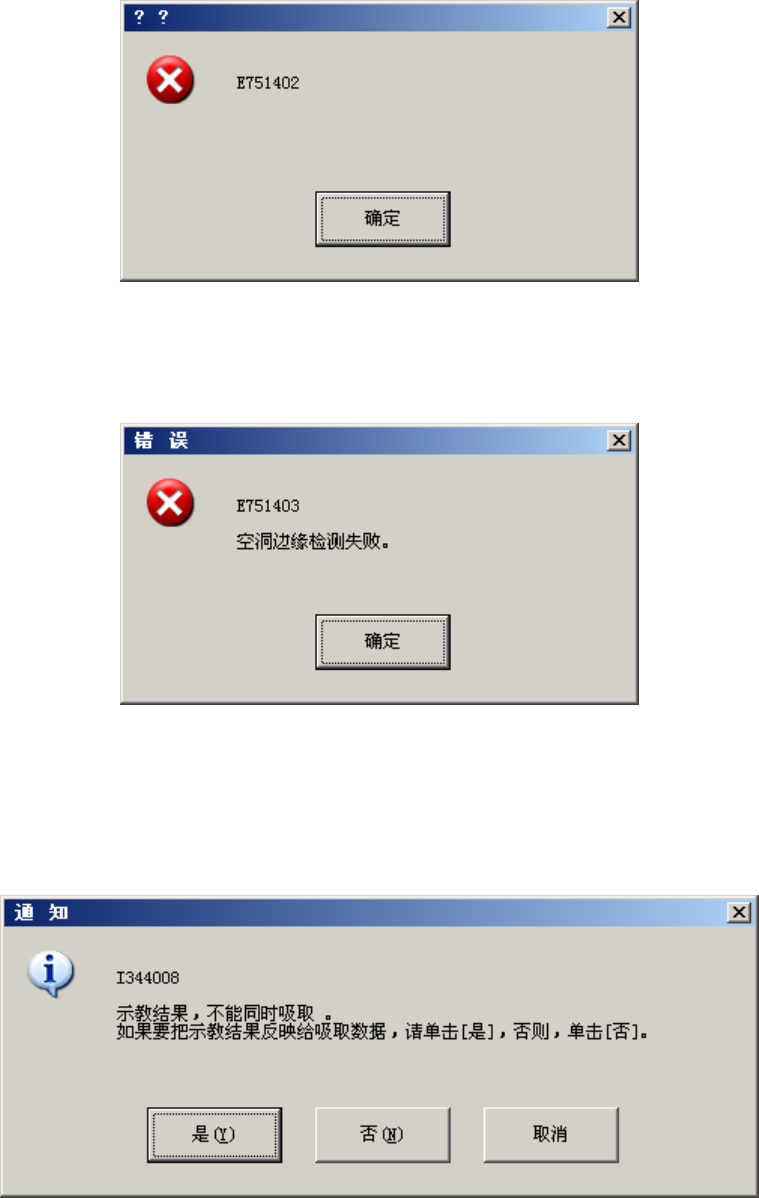

图 4-5-4-7-2-26 错误 空洞的中心明显偏移
4) 空洞边缘检测失败时
空洞影子的边缘框检测失败时，显示如下错误提示。
图 4-5-4-7-2-27 错误 空洞边缘检测失败
5) 因自动示教出现不能同时吸取时
出现不能同时吸取时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
图 4-5-4-7-2-28 通知 根据示教结果，不能 xxxxx 同时吸取
第1部 基本编 第4章 制作生产程序
4-234
4-5-5 打印
请选择“文件”/“打印”。
显示打印的主画面。

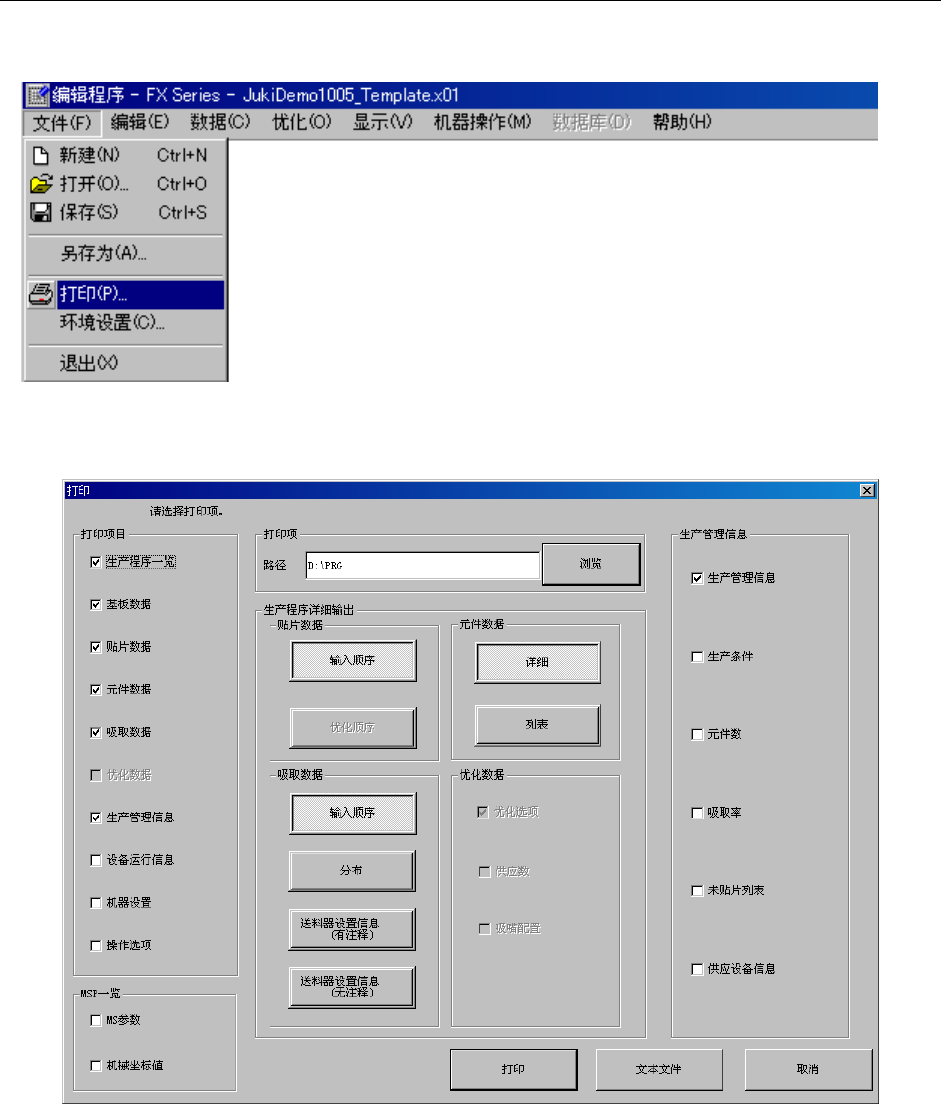

图 4-5-5-1 打印的主画面
选择要打印的项目，按下“打印”按钮。
如果按“文本文件”按钮，可以将数据保存为文本格式(txt)的文件。
详情请参见 第 1 章 1-5-8 打印。
