第 1 部 基本编 第 1 章 设备概要 1- 37 表 1-3-3-1-1 键盘功能一览表 键的名称 功 能 F1 ·显示 HELP(将来扩展用) F2 ·用于变更输入后的数据。 ·显示弹出菜单。 F9 ·用于切换列表与表格显示。 Esc ·用于取消输入。 Alt ·用于选择菜单。 Del(Delete) ·用于删除光标位置上的文字。 Home ·用于将输入位置移到行首。 End ·用于将输入位置移到行末。 PgDn ·用于显示下一页…
第 1 部 基本编 第 1 章 设备概要
1-
36
1-3-3 输入装置
1-3-3-1 键盘
本机连接标准89键盘(英文规格)。
键盘可用于输入文字、操作画面。
Esc
F1
F2
F3
F4 F5
F6
F7
F8
F9
F10
`
!
1
@
2
#
3
$
4
%
5
＾
6
&
7
*
8
(
9
)
0
QW E
RTY
U
I
O
P
{
[
}
]
_
-
+
=
ASD
FG
H
JK
L
"
Z
XCV
B
N
M<
,
>
.
Caps
Lock
Caps
Lock
Shift
Shift
Ctrl
Ins
Alt
Enter
Num
Lock
Num
Lock
Scroll
Lock
PrtＳｃ
SｙｓＲｑ
Scroll
Lock
Pause
Ｈｏｍｅ
Back
PgDn
End
?
/
:
;
0
/
Del
Enter
:
/
PgUp
Fn
~
Space
Ｂｒｅａｋ
F12F11
7
8
9
*
_
4
5
6
+
32
1
.
`
图 1-3-3-1-1 键盘外观图
注意
在机器运行中,请勿将手伸入装置内部或将脸部、头部靠近装置。
á
第 1 部 基本编 第 1 章 设备概要
1-
37
表 1-3-3-1-1 键盘功能一览表
键的名称 功 能
F1 ·显示 HELP(将来扩展用)
F2
·用于变更输入后的数据。
·显示弹出菜单。
F9 ·用于切换列表与表格显示。
Esc ·用于取消输入。
Alt ·用于选择菜单。
Del(Delete) ·用于删除光标位置上的文字。
Home ·用于将输入位置移到行首。
End ·用于将输入位置移到行末。
PgDn ·用于显示下一页。
PgUp ·用于显示前一页。
Tab ·用于向正方向移动输入位置或窗口。
Shift + Tab ·用于向反向移动输入位置或窗口。
↑ ← ↓ → ·用于向箭头方向移动光标。
0～9、A～Z
－＋ 其他符号
·用于制作、编辑数据。
Back space ·用于使光标后退的同时,删除已输入的文字。
Enter ·用于确定已输入的数据。
Caps Lock ·用于切换大小写字母。如选中,LED 将点亮。
Num Lock ·锁定数字输入。如选中,LED 将点亮。
上述为标准功能说明，因画面操作会有不同。
*1.[Space]键与[Enter] 键有时具有相同功能。
第 1 部 基本编 第 1 章 设备概要
1-
38
1-3-3-2 HOD：手控操作盘（选项）
HOD主要用于示教时直接操作各轴。

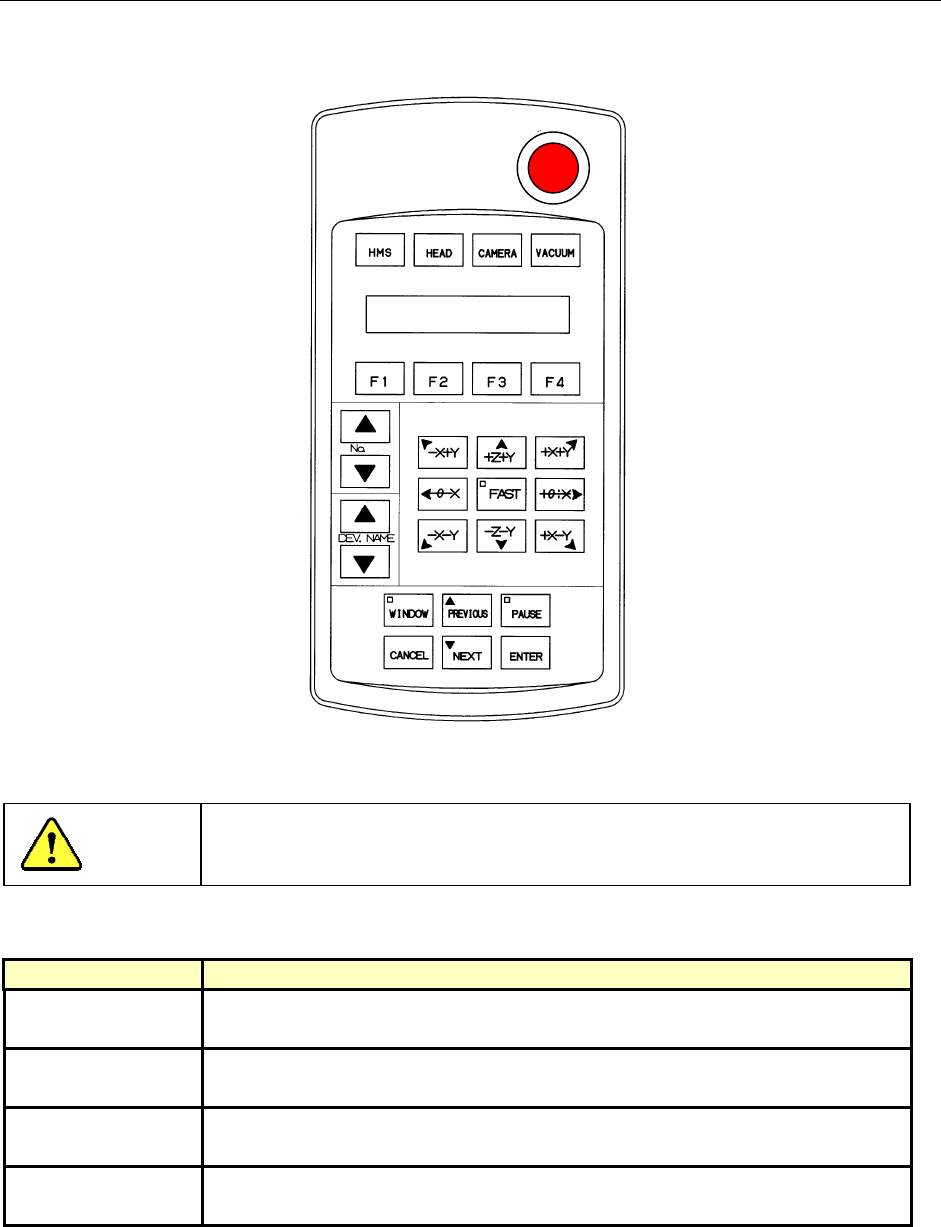

图 1-3-3-2-1 HOD：手控操作盘外观图
注意
为了避免人身伤害,在进行 HOD 操作过程中,切勿将手放入装置内部,也不要
将脸和头靠近装置。
表 1-3-3-2-1 HOD 键一览表
键名 功 能
HMS
·通过高度传感器取得吸取高度。
(如选中,LED 将点亮。)
HEAD
·用贴片头进行示教时使用。
(如选中,LED 将点亮。)
CAMERA
·用 OCC 进行示教时使用。
(如选中,LED 将点亮。)
VACUUM
·示教真空压力时使用。
(如选中,LED 将点亮。)
(接下页)
