第1部 基本 编 第5章 数据库 5-24 （4）选择元件数据和包装类型，按“ 应用”按钮后，可把包装类型分派到所选择的元件 数据 上。要关闭画面时，请单击“关闭”按钮。 图 5-4-6-4 分派包装类型 5-4-7 包装代码库 关于包装代码所使用的元件名定义，请参见 “ 12-2 包装代码库 ” 。 将包装类型分 派给所选的元 件数据 关闭对话框
第1部 基本编 第5章 数据库
5-23
（2）如已知包装类型名称时，输入包装类型名称的开始几个字符后，便会自动从包装类型清
单中选择与输入字符相符的包装类型，并在“包装类型”中着重显示。此外，也可只显示
特定种类的元件包装类型。
图 5-4-6-2 分派包装类型
（3）在“元件清单”表上选择多个元件数据。如已知元件名时，输入所要查找的元件名的头
几个字符后，便会自动从元件清单中选择出与输入字符相符的元件数据，并着重标示。
输入要检索的包
装类型的最初几
个数字母
指定显示的包
装类型的元件
种类
按住 Shift 或
Ctrl 键的同时
点击
输入要检索的
元件名的头几
个数字母
图 5-4-6-3 选择多个包装类型
第1部 基本编 第5章 数据库
5-24
（4）选择元件数据和包装类型，按“应用”按钮后，可把包装类型分派到所选择的元件数据
上。要关闭画面时，请单击“关闭”按钮。
图 5-4-6-4 分派包装类型
5-4-7 包装代码库
关于包装代码所使用的元件名定义，请参见 “12-2 包装代码库”。
将包装类型分
派给所选的元
件数据
关闭对话框
第1部 基本编 第5章 数据库
5-25

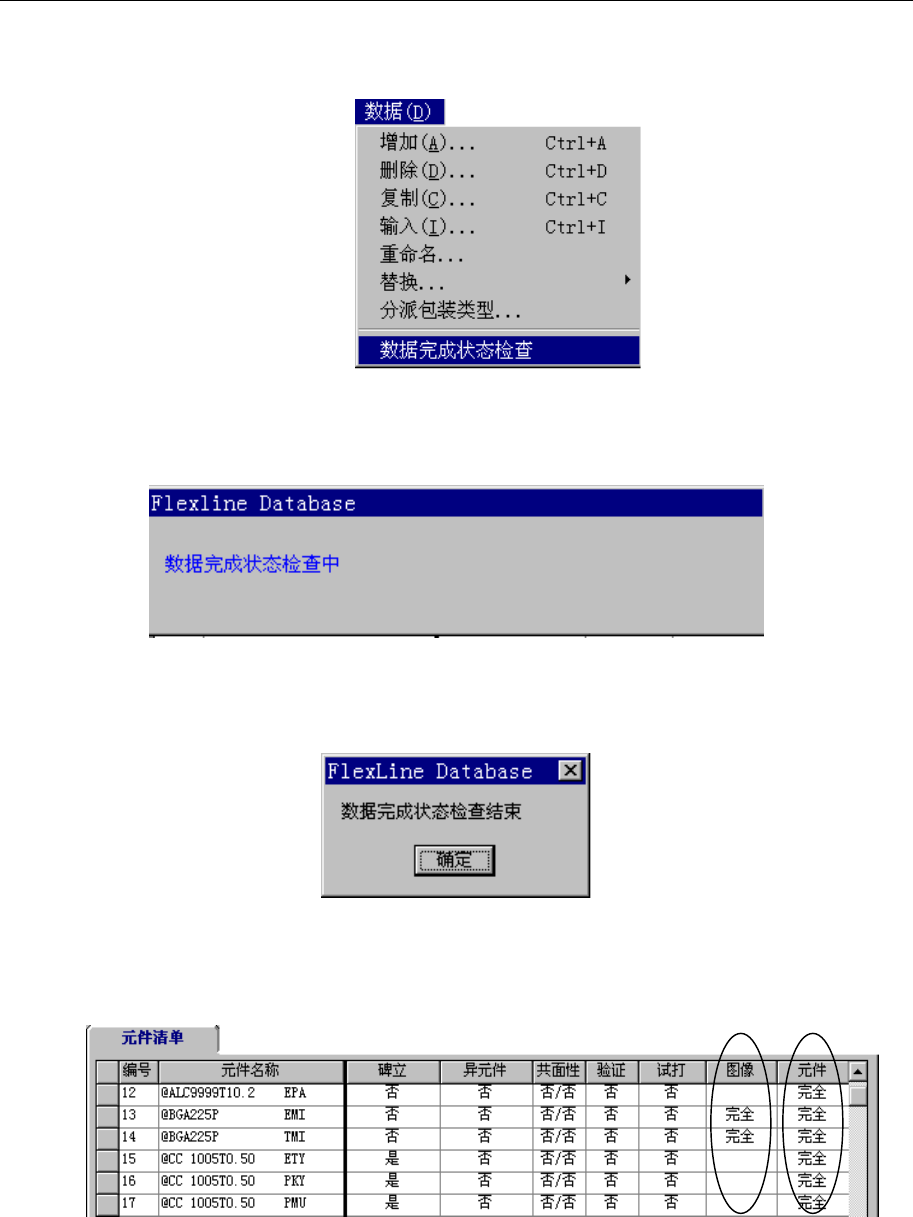

5-4-8 数据完成状态检查
这项功能可对读入 Flexline 数据库的元件及图像数据的完成状态，进行再次检查。
单击“数据”菜单中的“数据完成状态检查”。
图 5-4-8-1 菜单栏
开始检查数据完成状态。检查过程中显示如下信息。
图 5-4-8-2 数据完成状态检查中
数据检查结束后，提示已经完成。
图 5-4-8-3 数据完成状态检查完成
在元件清单画面的“图像”、“元件”栏上，显示检查结果。
图 5-4-8-4 数据完成状态检查结果
