第2部 功能详细编 第6章 操作选项
6-3
6-2 示教
设置示教处理的操作选项。

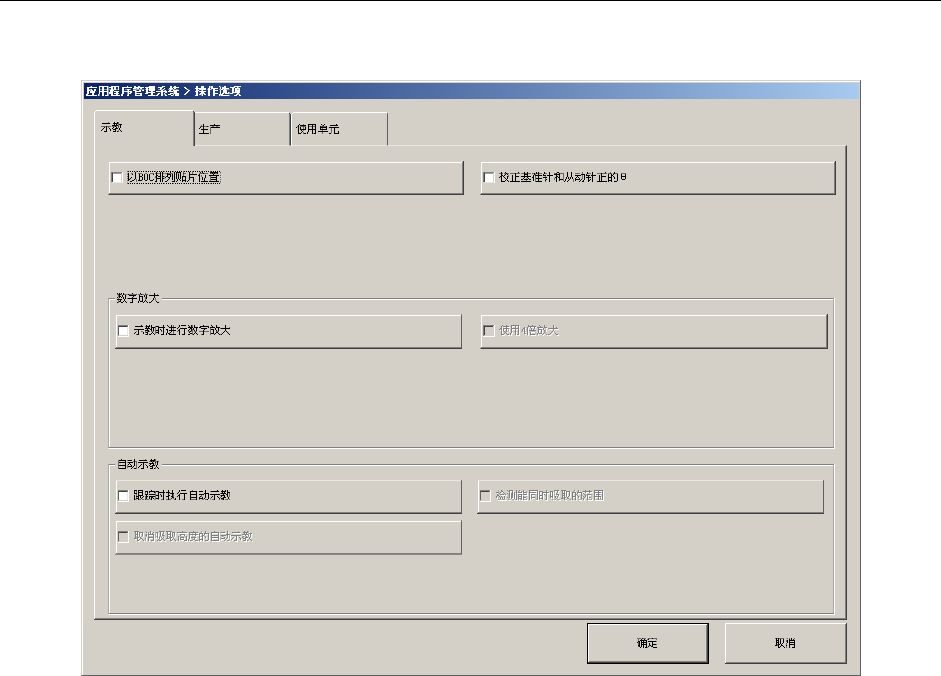

图 6-2-1 示教选项
第2部 功能详细编 第6章 操作选项
6-4
表 6-2-1 示教选项设置项目的详细和内容
内容 序
号
项目
状态 动作及详细内容
对于数据编辑等示教贴片位置时，是否要执行 BOC 校准
(执行 BOC 标记识别、内部校正)进行设置。
通常为选中状态(设置为“进行”)。
１ 以 BOC 排列贴片位置
示教贴片位置时，移动到 BOC 校正后的坐标。
获取值后，执行逆向校正。
因此，可对基板示教正确的贴片位置坐标。
对基板数据的定位方式为孔基准时，是否要根据基准针
与从动针之间的倾斜度进行贴片位置加以校正进行设
置。
２ 校正基准针和从动针的θ
若基板数据的定位方式为孔基准时，可根据基准
针和从动针之间的倾斜度校正贴片位置。
※注
对在跟踪过程中示教时，是否要使用 WINDOW 按钮数字放
大功能进行设置。
3 示教时进行数字放大
在示教中使用 WINDOW 按钮放大数字。
设置「示教时进行数字放大」后，再设置是否要放大４倍。
4
数字放大
使用 4 倍放大
数字放大 4 倍显示。
设置是否在吸取跟踪中执行自动示教。
※此项设置在生产时执行吸取跟踪时有效。不影响程序编
辑时调出的自动示教。
5 跟踪时执行自动示教
在吸取跟踪时自动示教。
在选中「跟踪时执行自动示教」的情况下，可以设置检查
可同时吸取的范围。
6 检测能同时吸取的范围
检查可同时吸取的范围。
在选中「跟踪时执行自动示教」的情况下，设置是否执行
自动示教吸取高度 Z 坐标 。
7
自动示教
取消吸取高度的自动示
教
在自动示教中不执行 Z 坐标的示教。
※注：在机器设置中只有正确地输入基准针和从动针的坐标，才能准确地进行校正。
第2部 功能详细编 第6章 操作选项
6-5
6-3 生产
设置生产时处理的操作选项。
6-3-1 显示
按下“显示”标签后，画面上会显示“生产时显示选项设置对话框”。
图 6-3-1-1 生产的显示选项
表 6-3-1-1 生产的显示选项设置项目的细节和内容
内容
序号. 项目
状态 动作及详细内容
对是否用大字显示生产运行中的基板数量进行设置。
１ 放大显示基板生产数量
用大字显示生产运行中已生产的基板数量。
对剩余生产基板数量的显示方法进行设置。
显示剩余的预计生产数量。
２ 倒计基板生产数量
显示实际生产数量。
对生产基板数量的更新方法进行设置。
不清除生产管理信息时，为实际生产的累计数量。
(显示总数量)
３ 累计基板生产数量
按<START>开关后，实际数量会被清除为零。
