第 1 部 基本编 第 1 章 设备概要
1-
40
1-3-3-3 鼠标器
主机的标准装备带有鼠标器。

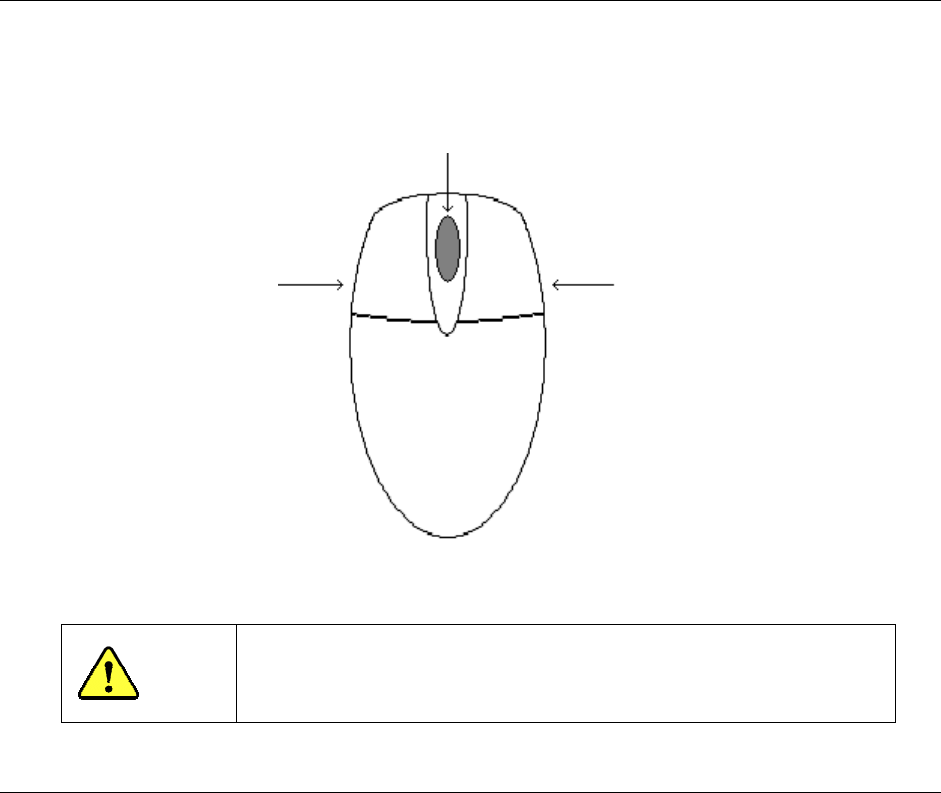

图1-3-3-3-1 鼠标概观图
注意
在生产或预热等连续运行时，请把鼠标等放在鼠标袋里。否则，运行
中鼠标可能掉落下来。
1-3-3-4 触摸屏
可在触摸屏上进行操作。
后侧的触摸屏为选购项。
左按
钮
右按
钮
画面
滚动轮
第 1 部 基本编 第 1 章 设备概要
1-
41
1-3-3-5 操作面板
可通过主机的操作面板来控制机器的运行。

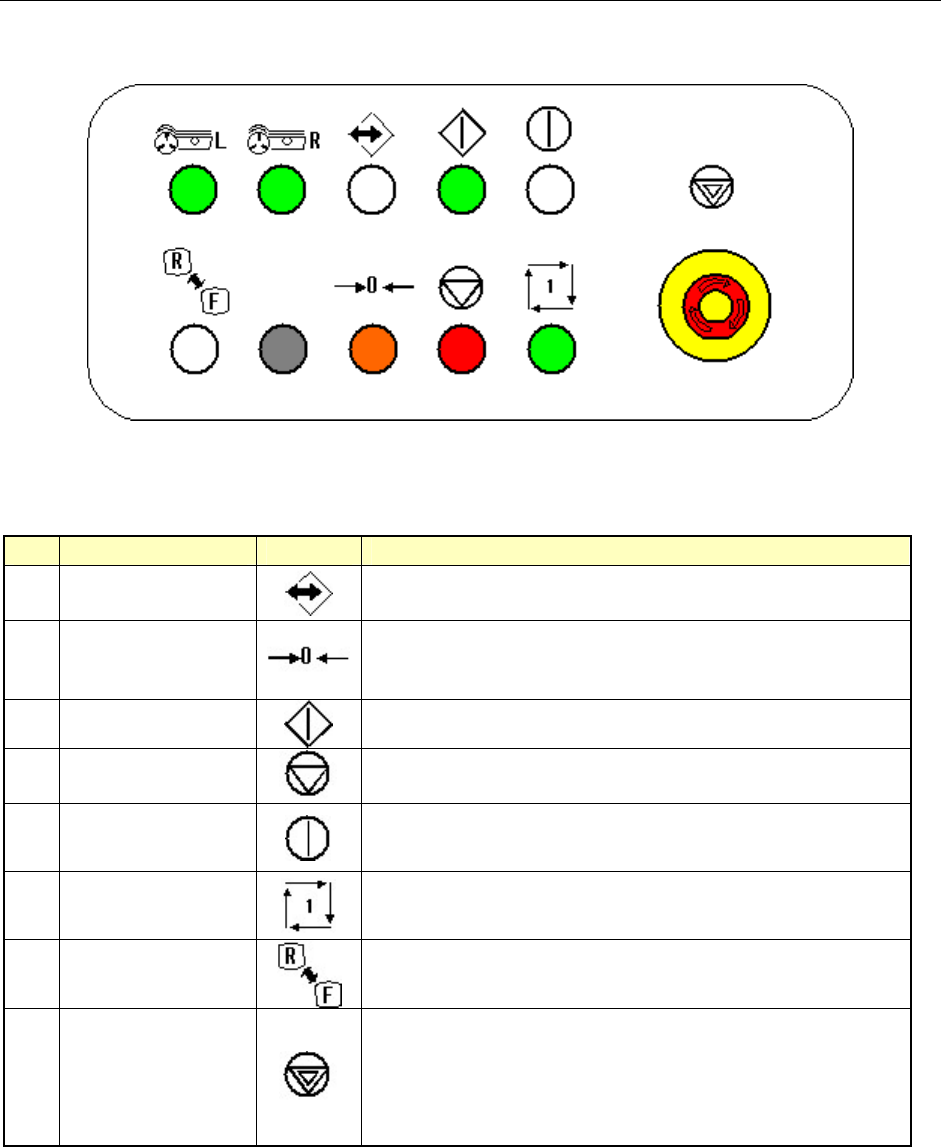

图 1-3-3-5-1 操作面板外观图
表 1-3-3-5-1 开关的功能概要
No 开关名称 功 能
1 ONLINE（联机）
·用于装置与 HLC 联机（连线）。
·联机状态下指示灯点亮。
2 ORIGIN（原点）
·全轴回原点。
３ START（开始）
·开始生产或模拟生产运行时使用。
４
PAUSE（暂停），
STOP（停止）
·停止生产、或停止模拟生产时使用。
按一次暂停,再按一次停止。
５
SERVO FREE
（解除伺服）
·用于解除伺服马达(X 轴、Y 轴、Z 轴、θ轴) 。
·Motor Free 状态下指示灯点亮。再按一次后马达被励磁。
６
SINGLE CYCLE
（单循环）
·完成一块基板生产后停止生产时使用。
再按一次则解除该模式。
７
OPE CHG
（切换前后操作）
·用于切换前侧／后侧。
８
Emergency
（紧急）
·用于紧急停止。
用于装置运行出现异常、或可能危及人体时紧急停止。
按下该开关后马达及其他驱动部停止工作,红色信号灯
点亮。
按箭头方向旋转开关即可恢复。
第 1 部 基本编 第 1 章 设备概要
1-
42
1-3-4 操作方法
1-3-4-1 选择命令
选择命令有两种方法：通过菜单选择，或按命令按钮。
但命令按钮不能选择所有的命令。
需选择详细命令时,请通过菜单选择。
菜单选择与命令按钮结合操作,可提高操作效率。
(1) 通过菜单选择命令
选择菜单执行命令，有以下两种方法。
：用鼠标器选择。
：操作键盘选择。
1) 用鼠标器选择的方法
用鼠标选择命令，与普通的 Windows 操作相同。
¾ 用鼠标随时点击所需菜单,达到目标命令后,点击该命令即可。
示例：通过“文件”菜单选择“印刷”

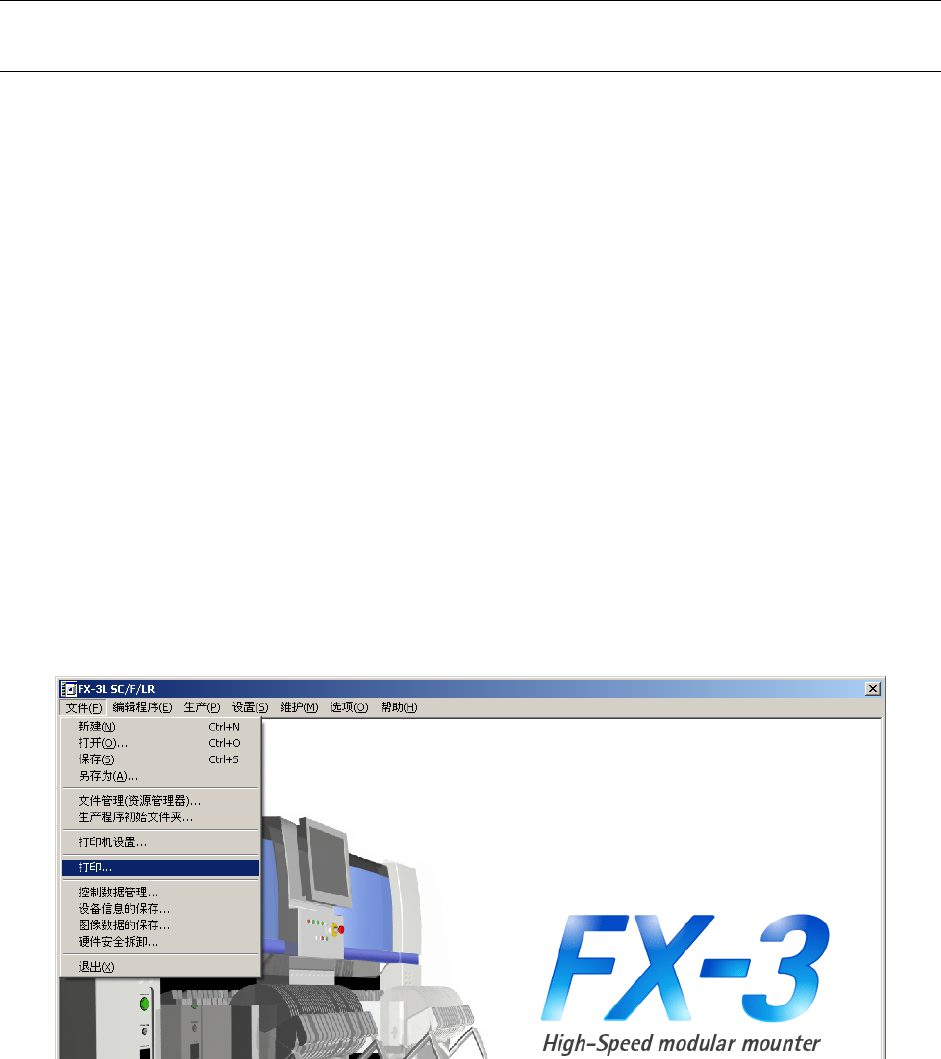

图 1-3-4-1-1 用鼠标选择
