第2部 功能详细编 第6章 操作选项
6-17
6-4 使用单元
设置使用中的单元的操作。
检查芯片站立、检查异元件、检查元件姿势的各选项，均需在“元件数据”中逐项元件进行设置。
在本画面上，进行最根本的设置。
在此取消选择后，在“元件数据”中即使选择了也将无效。

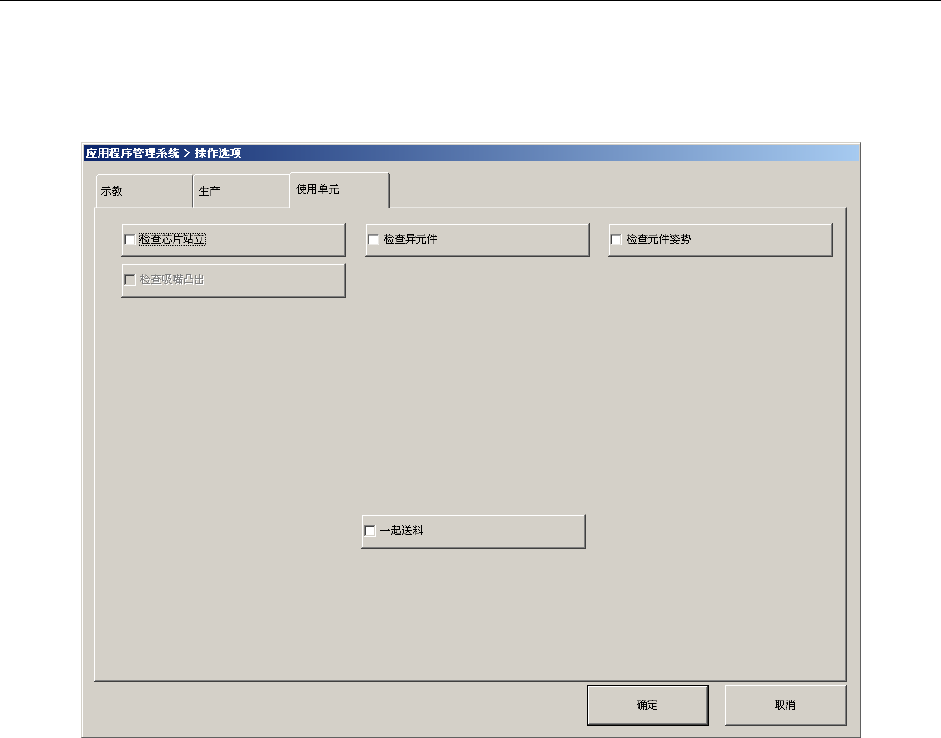

图 6-4-1 使用单元选项
第2部 功能详细编 第6章 操作选项
6-18
表 6-4-1 使用单元的选项设置项目细节和内容
内容
序号 项目
状态 动作及详细内容
设置执行 “芯片站立”检查。
对元件数据的“芯片站立”有效的元件，进行芯片
站立检查。
１ 检查芯片站立
尽管元件数据有设置，但不进行“芯片站立”检查。
设置执行检查异类元件功能。
对元件数据的“检查异元件”有效的元件，进行异元
件检查。
２ 检查异元件
尽管元件数据有设置，但不进行“异元件”检查。
设置执行元件姿势检查功能。
对元件数据的短边和长边的比率与测量结果的比率
进行比较，差值未在一定范围时，为元件姿势错误。
３ 检查元件姿势
不进行元件姿势检查。
设置执行检查吸嘴凸出功能。
在机器设置中已设置了精度优先时，本项设置才有效。
检查吸嘴凸出功能有效。在进行高密度贴片吸取元件
中吸嘴从元件凸出时，会显示吸取位置偏离错误。
4
检查吸嘴凸出
不进行吸嘴凸出检查。
对生产开始前是否执行一起送料（生产中使用的元件全部一起
送料）进行设置。
执行一起送料。
但吸取最后元件时，不进行元件送料动作。
5
一起送料
不进行一起送料动作。
第2部 基本编 第7章 机器设置
7-1
第 7 章 机器设置
7-1 概要
设置包括吸嘴配置等的机器基本构成。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
表 7-1-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 LF1～LF18、LR1～LR18、RF1～RF18、RR1～RR18 分配
吸嘴
分配的吸嘴编号、分配的吸嘴类型
分配的吸嘴安装在贴片头时的真空值
分配的吸嘴安装在贴片头时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 基准针位置 从机器原点起的基准针、从动针的位置
4 外形基准位置 从机器原点起的外形基准的位置
5 废弃元件位置 小型元件的废弃位置
中型元件的废弃位置
6 IC 回收带位置 IC 回收带的安装位置
IC 回收带的元件废弃位置
7 Head 等待位置 执行前侧操作时的位置
执行后侧操作时的位置
生产时的位置
拆卸吸嘴位置
元件保护暂停位置
8
使用单元 因故障等原因在生产中无法使用装置单元(贴片头等)时，设置为“不
使用”。
· 如果在本项目中设置为不使用，即使没有该装置单元时完全不
能生产基板的情况下也可视为正常退出生产。
9 HLC 连接 设置是否连接 HLC、纳入多站点生产线。
10 传送设置 延迟基板传送传感(对缺口、穿孔基板延长传送传感)、延迟单位(时
间“ms”或长度“mm”)及自动调整宽度、支撑台的基板下限、加速
度、补偿量
11 信号灯 设置各动作阶段的信号灯模式
12 坏板标记读入传感器
示教
使用坏板标记阅读器时
（读入坏板标记位置、非坏板标记位置、坏板标记状态）
使用 OCC 摄像机检测坏板标记时
（有标记位置、无标记位置、OCC 坏板标记阈值）
13 设置叠加画面 设置各种叠加画面系统。
14 吸取错误条件设置 设置显示吸取错误的条件。
15 检查标记脏污 设置共通标记·CAL 块标记脏污检测级别。
16 设置标记识别速度 对生产时的标记识别操作中的轴速度的变更进行设置。
