FX-3_Instruction_Manual_Rev00_C - 第630页
第2部 基本编 第7章 机器设置 7-7 ■特殊键的操作 吸嘴信息窗口被激活时(行高亮显示)，可用“Ctrl＋↓” 、 “Ct rl＋↑”改变吸嘴号一览中吸嘴号 的选择位置。此时，画面会自动显示被选中的吸嘴号的吸嘴的相应信息。 ■删除吸嘴资料 选择吸嘴一览中的吸嘴号码按下“Del”键(删除键) 后，会显示如下画面，可删除被注册的吸嘴。 不能同时选择多个吸嘴。500～509 吸嘴是初始吸嘴，所以无法删除。 图 7-3-1-2 删除吸嘴画面
第2部 基本编 第7章 机器设置
7-6
7-3 文件
从菜单栏选择“文件”后，画面上会显示如下所示的下拉菜单。
图 7-3-1 文件的项目
7-3-1 已注册吸嘴一览
从菜单栏中选择“文件”-“已注册吸嘴一览”后，显示如下画面。

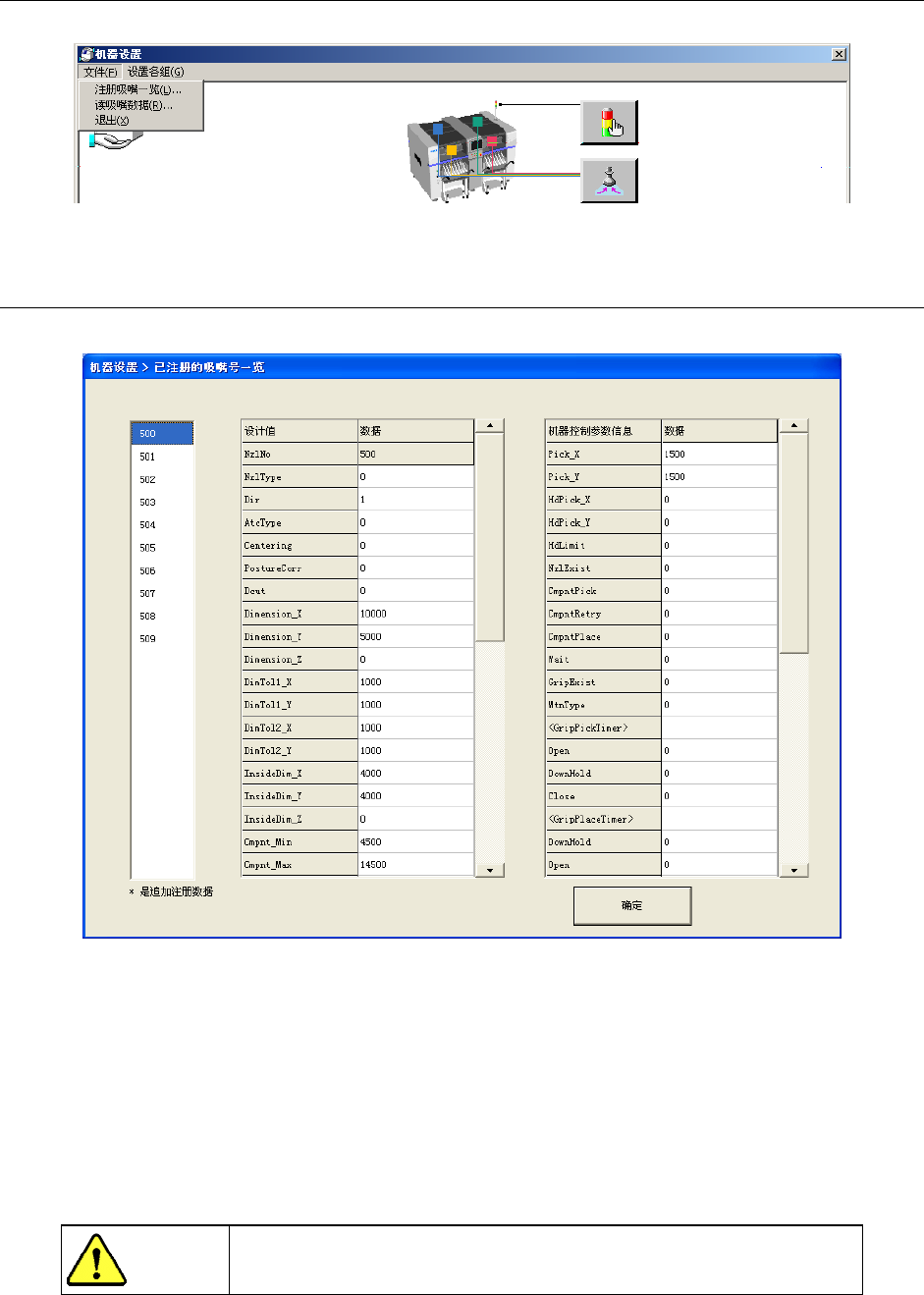

图 7-3-1-1 选择已注册的吸嘴一览
左侧的列表框显示目前已注册的吸嘴信息的吸嘴号码一览。
特别定制的未注册吸嘴，只显示标准吸嘴（500～509）。
·右侧的吸嘴信息显示与左侧吸嘴号码一览的吸嘴号码相对应的数据信息。
一改变选择的吸嘴号码，右侧即可显示与之对应的吸嘴信息。
·左半部分显示“设计值信息”，右半部显示“机器控制参数信息”，与各自读入的吸嘴文
件的文件格式（NZL*.INI）检入号码完全对应。
注意
请绝对不要改变该部分内容。如果改变，有可能导致贴片不良等问题。
需要进行设置时，请向本公司技术人员洽商。
第2部 基本编 第7章 机器设置
7-7
■特殊键的操作
吸嘴信息窗口被激活时(行高亮显示)，可用“Ctrl＋↓”、“Ctrl＋↑”改变吸嘴号一览中吸嘴号
的选择位置。此时，画面会自动显示被选中的吸嘴号的吸嘴的相应信息。
■删除吸嘴资料
选择吸嘴一览中的吸嘴号码按下“Del”键(删除键)后，会显示如下画面，可删除被注册的吸嘴。
不能同时选择多个吸嘴。500～509 吸嘴是初始吸嘴，所以无法删除。

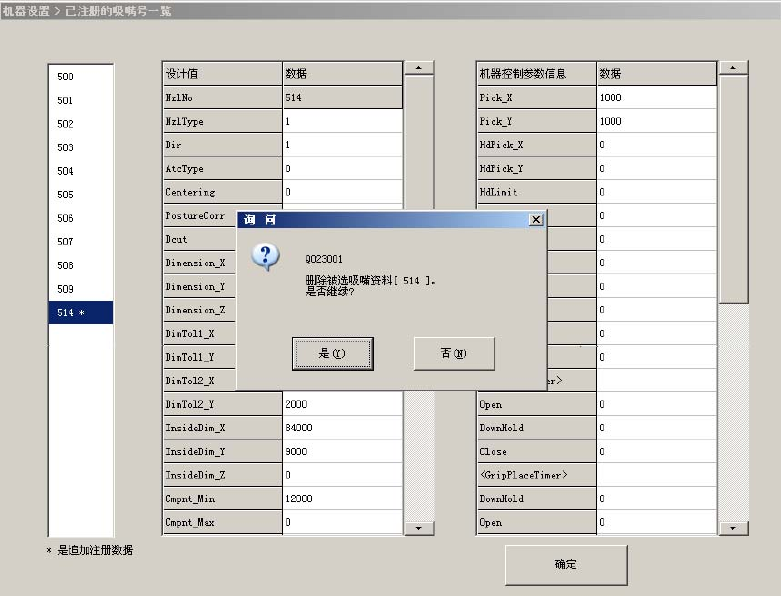

图 7-3-1-2 删除吸嘴画面
第2部 基本编 第7章 机器设置
7-8
7-3-2 读取吸嘴数据
使用特别订制的吸嘴时，需将特别订制吸嘴的信息追加设置到系统中。
通常用FD（软盘）来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴号)。
也可通过 USB 储存器或网络，按下列步骤注册到机器中。
从菜单栏中选择“文件”/“读吸嘴数据”，则会显示“打开吸嘴数据文件”画面。

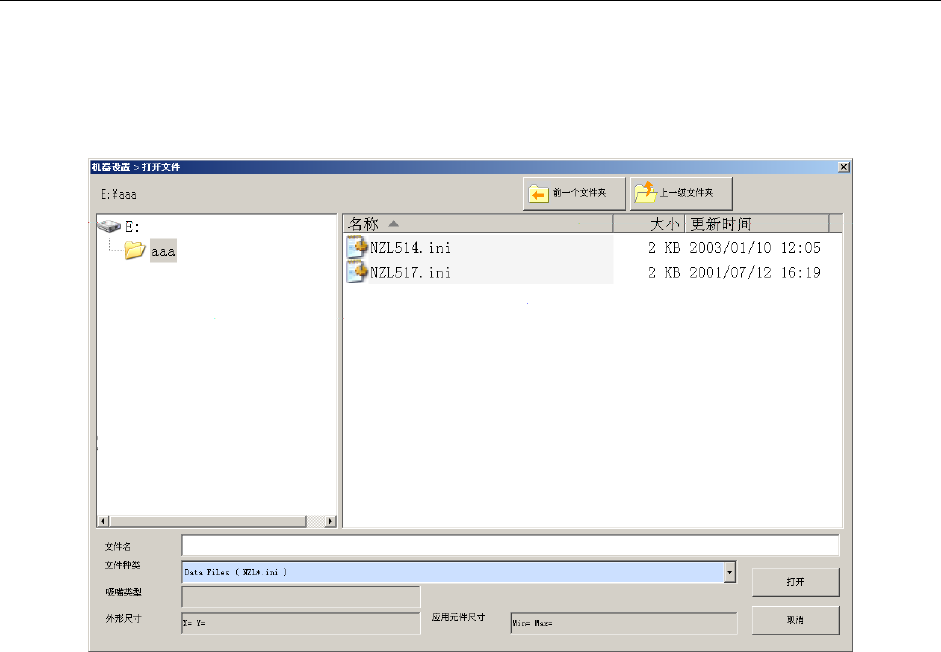

图 7-3-2-1 选择读取吸嘴数据
选择指定的文件，按下“打开”按钮，追加的吸嘴信息注册即可完成。
按下“取消”按钮时，则不进行注册。
可在“已注册吸嘴号一览(图7-3-1-１)”中确认已追加的吸嘴号。
