第2部 基本编 第7章 机器设置 7-20 7-4-4 外形基准位置 设置从机器原点到基板基准侧的角的位置。 选择外形基准位置后，会显示如下设置外形基准位置画面。 图 7-4-4-1 设置外形基准位置 (1) 设置项目 表 7-4-4-1 設定項目 No. 项目 设置内容 1 X 停止挡销的位置 2 Y 基准轨道的位置
第2部 基本编 第7章 机器设置
7-19
(2) 设置方法
1)直接从键盘输入 X 和 Y 的值。
2)从功能栏打开示教画面，输入 X、Y 值。此时，输入焦点无论在 XY 任何一方，XY 可同时
自动反映对应值。但输入焦点在基准针的 X、Y 时，输入后反映在基准针的坐标上；输入焦
点在从动针的 X、Y 时，输入后反映在从动针的坐标上。
3)在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态(“图 7-4-3-2”)。

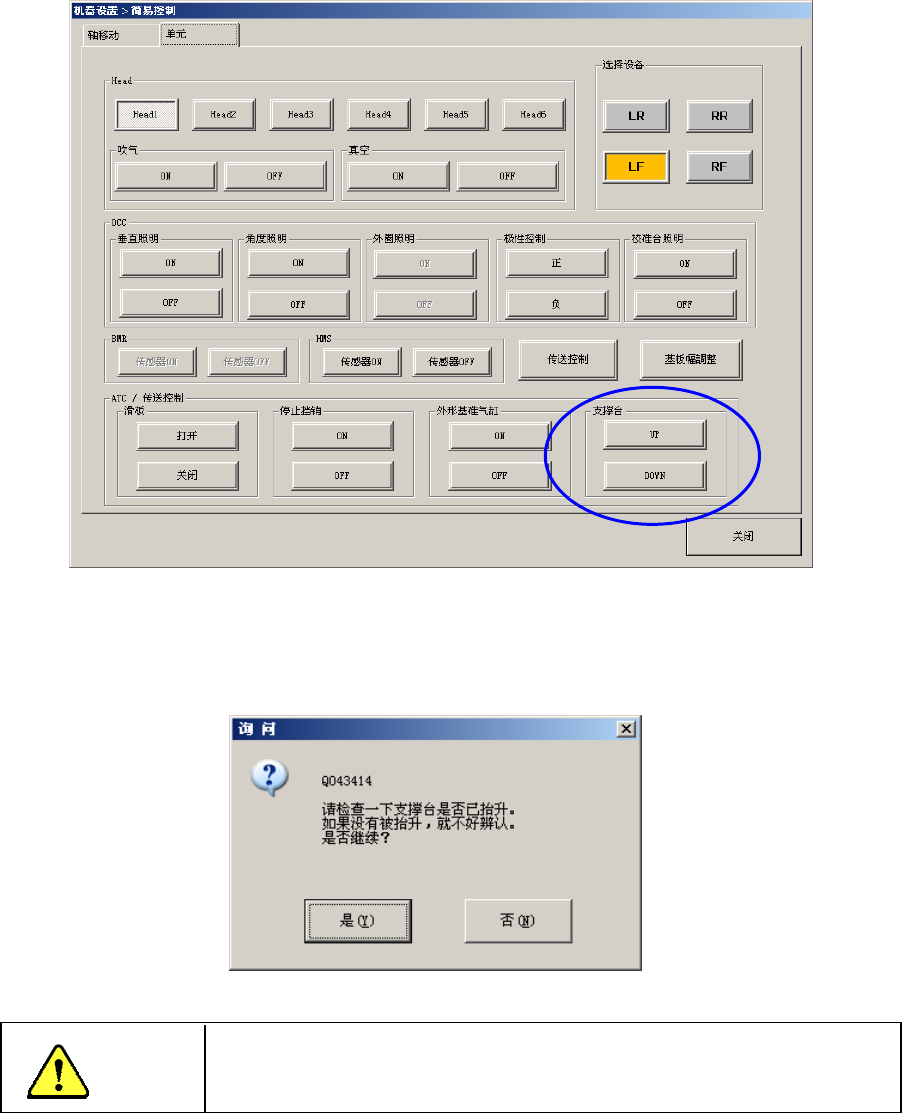

图 7-4-3-2 简易控制支撑台控制菜单
4)进行示教时，显示如下询问信息。
如支撑台已被抬升，请按“是”。
图 7-4-3-3 支撑台询问画面
为了避免人身伤害，在示教过程中切勿将手放入装置内部，也不要
将脸和头贴近装置。
注意
第2部 基本编 第7章 机器设置
7-20
7-4-4 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，会显示如下设置外形基准位置画面。

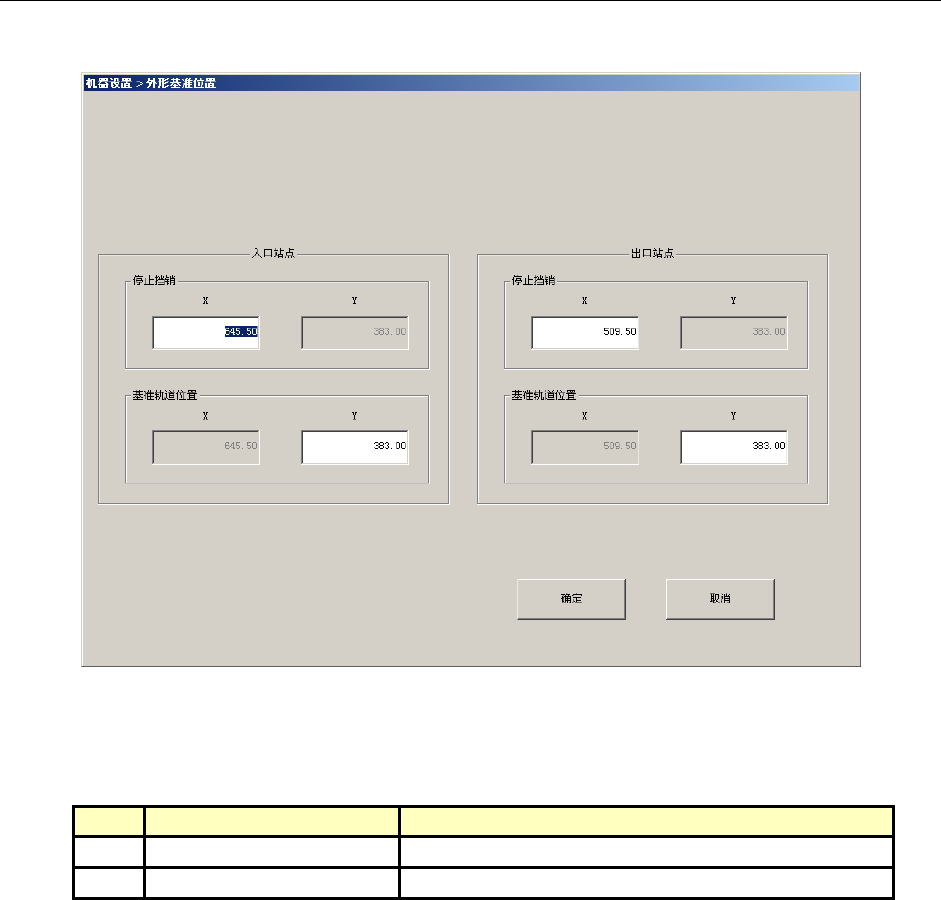

图 7-4-4-1 设置外形基准位置
(1) 设置项目
表 7-4-4-1 設定項目
No. 项目 设置内容
1 X 停止挡销的位置
2 Y 基准轨道的位置
第2部 基本编 第7章 机器设置
7-21
(2)设置方法
1)从键盘分别输入XY。
2)打开功能栏的示教画面，分别输入XY。此时，输入焦点在X时，只可取得和反映X值。
要示教Y时，输入焦点需在Y上。
例)前面基准，L→R 时
示教时，将挡块置为“ON”后，进行示教。
传送
示教此位置
Y(基準轨位置)
X(止动销)
挡块
通常情况下，无论输入焦点在 X、Y 的任何一方，示教一方后，XY 可同时自动反映对应
值。但本画面中的设置例外，只有光标所在位置的值为示教值(在 X 上时为 X 的值)。所
以，请分别示教 X、Y。
为了避免人身伤害，在示教中切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
X（停止挡销）
Y（基准轨道位置）
