第2部 基本编 第7章 机器设置 7-24 (2) 设置方法 1）IC 回收带安装位置 图 7-4-6-2 IC 回收带安装位置的设置画面 a) 设置 IC 回收带安装位置的送料器设置位置号码。 b) 也可以在编辑框内直接输入送料器的设置位置号码。
第2部 基本编 第7章 机器设置
7-23
7-4-6 IC 回收带位置
设置IC回收带的安装位置和IC回收带的元件废弃位置(IC回收带前侧传感器的中央位
置)。
选择IC回收带位置后，会显示如下IC回收带位置设置画面。
图 7-4-6-1 设置 IC 回收带位置画面
(1) 设置项目
表 7-4-6-1 设置项目
No. 项目 设置内容
1 IC 回收带安装位置(前/后，送料器孔号) IC 回收带安装位置
2 IC 回收带上的元件废弃位置 (X，Y，Z) IC 回收带上的元件废弃位置
通过示教或用键盘来设置。
当输入焦点在 X 或 Y 上时可示教 XY 值，当输入焦点在 Z 上时可示教 Z 值。
· 为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
· 送料器孔编号的输入范围为右贴片头的可移动范围。
· 在未设置安装位置的情况下进行生产程序优化时，有可能出现送料器
的配置与 IC 回收带重叠。
注意
第2部 基本编 第7章 机器设置
7-24
(2) 设置方法
1）IC 回收带安装位置

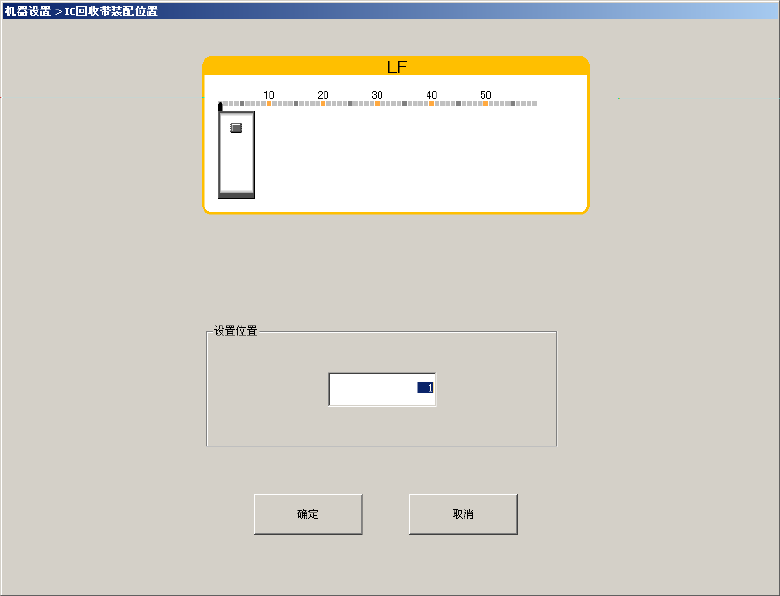

图 7-4-6-2 IC 回收带安装位置的设置画面
a) 设置 IC 回收带安装位置的送料器设置位置号码。
b) 也可以在编辑框内直接输入送料器的设置位置号码。
第2部 基本编 第7章 机器设置
7-25
7-4-7 Head 等待位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生错
误，则贴片头会移动到“Head等待位置”，作业人员可用手将元件从贴片头处回收下来。此
时，“Head等待位置”为本画面所指定的位置。
选择 Head 等待位置后，可显示如下 Head 等待位置设置画面。

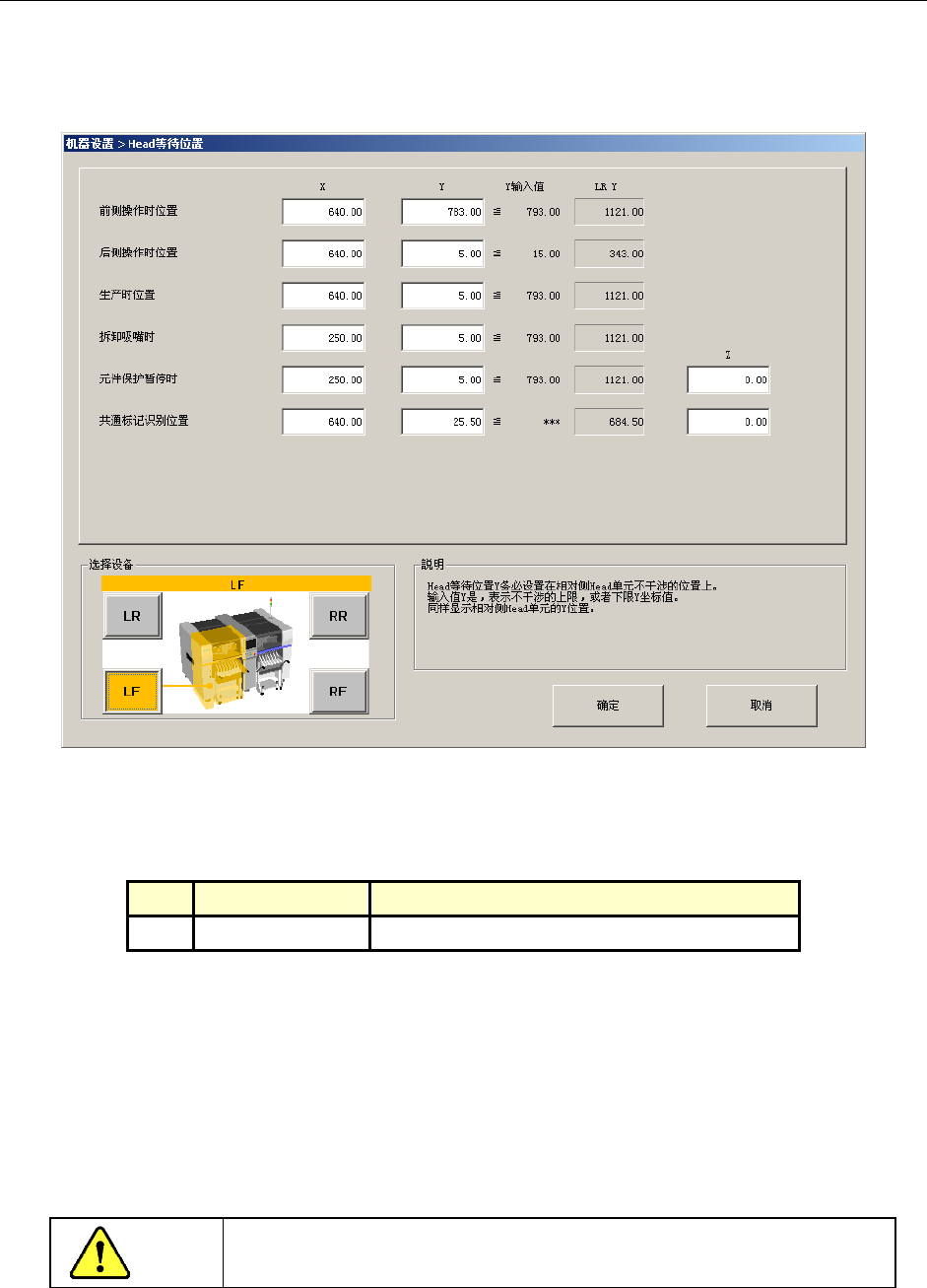

图 7-4-7-1 设置贴片头等待位置对话框
(1)设置项目
表 7-4-7-1 设定项目
No. 项目 设置内容
1 XYZ 元件保护暂停位置，共通标记识别时
(2)设置方法
1)直接从键盘分别输入 XYZ。
2)使用功能栏的示教画面输入。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应
值。
3)示教Z时，输入焦点必须在Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
