第2部基本编第7章机器设置

7-26

7-4-8 使用单元

请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。

选择使用单元后，可显示如下带各种标签的使用单元设置画面。

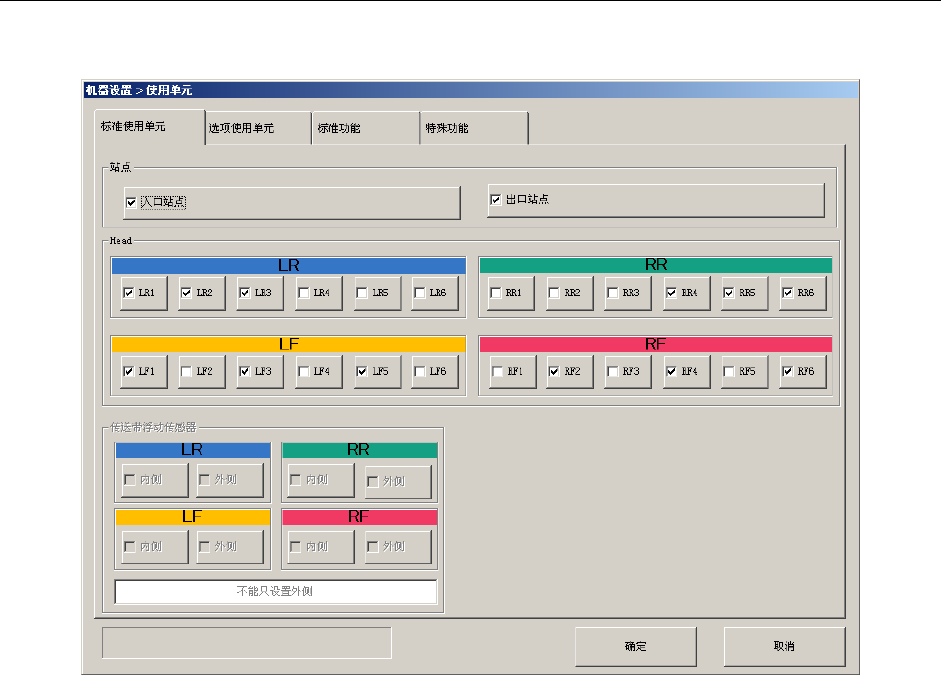

图 7-4-8-1 设置使用单元

可以选择各标签，设置“标准使用单元”、“选项使用单元”、“标准功能”、“特殊功能”。

第2部基本编第7章机器设置

7-27

7-4-8-1 标准使用单元

选择“标准使用单元”的标签后，即可显示图7-4-8-1 使用单元设置画面。

此外，在使用单元的初始画面上，也有“标准使用单元”画面。

(1)设置项目

表 7-4-8-1-1 设置项目

No. 项目设置内容

1 标准使用单元指定使用／不使用单元。

万一单元发生故障时，若本项目里设置为“不使用”，

可在不变更生产程序数据的情况下执行吸取贴片。

1)“生产程序为完成贴片需要上述单元时，是否实际进行贴片，在“表7-4-8-1-2指定为不使

用时的贴片”上显示。

2) 有些送料器类型（老式32mm黏结带状送料器等），因金属框遮挡传感器，传送带悬浮传

感器只能设置使用外测。

(2) 设置方法

1) 指定所要使用的装置单元。

有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。

2) 贴片头从“不使用”状态变更为“使用”状态时，各贴片头必须进行返回原点。所有贴

片头为“伺服OFF”时，请按照画面的指示，执行全轴返回原点。

3) 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。

若所有贴片头的伺服都已关闭（OFF），必须手动把“不使用”的贴片头上升到顶住的位

置，进行返回原点。出现此种情况时，请根据画面的指示进行操作。

第2部基本编第7章机器设置

7-28

(3) 生产动作

表 7-4-8-1-2 指定为不使用时的生产动作

No. 单元生产动作

1 各贴片头

吸嘴 1

吸嘴 2

吸嘴 3

吸嘴 4

吸嘴 5

吸嘴 6

优化功能，不对这些贴片头分配元件。

若这些贴片头有准备贴片的元件时，则有替代的贴片头，

未指定贴片头时则会用替代贴片头进行贴片。

不能贴片时，在生产开始前检查时会出现错误而无法生

产。出现这种情况时请修改生产程序。

各台架

传送带浮动传感器

（内侧·外侧）

只需删除功能，即可执行贴片。

站点

（左·右）

优化功能，不对这些站点分配元件。

若这些站点有准备贴片的元件时，一侧站点为使用状态、

且只有一侧站点可贴片的情况下，则可执行贴片。

不能贴片时，在生产开始前检查时会出现错误而无法生

产。出现这种情况时请修改生产程序。
