第2部 基本编 第7章 机器设置
7-41
(3) 初始值

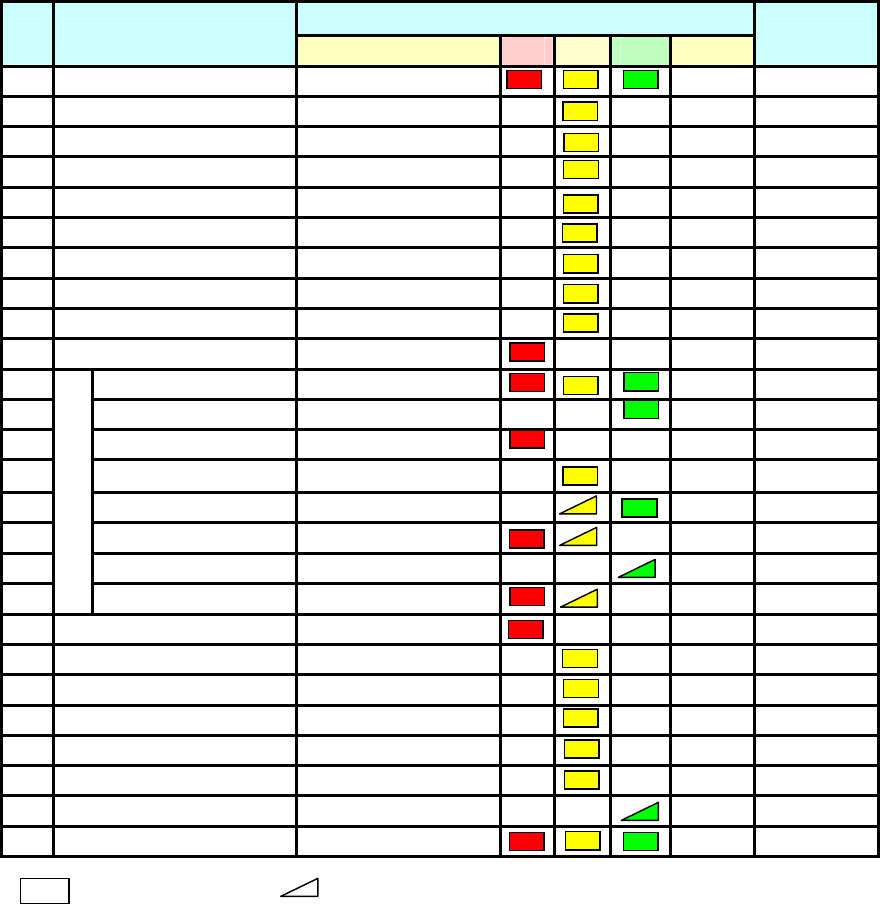

表 7-4-11-2 初始值
信号灯模式
No. 状 态
点亮状况 赤 黄 绿 警报器
备注
1 初始状态(打开电源后) 全部点亮 OFF
2 菜单状态 黄灯点亮 ― ― OFF
3 编辑程序 黄灯点亮 ― ― OFF
4 机器设置 黄灯点亮 ― ― OFF
5 手动控制 黄灯点亮 ― ― OFF
6 通过 黄灯点亮 ― ― OFF
7 文件操作 黄灯点亮 ― ― OFF
8 打印 黄灯点亮 ― ― OFF
9 预热 黄灯点亮 ― ― OFF
10 错误(生产以外) 红灯点亮 ― ― OFF
11 等待中／正常退出 全部点亮 OFF
12 执行中 绿灯点亮 ― － OFF
13 出错停止中 红灯点亮 ― ― OFF
14 暂停中 黄灯点亮 ― ― OFF
15 无元件（执行中） 绿灯点亮+黄灯闪烁 ― OFF
16 无元件（停止中） 红灯点亮+黄灯闪烁 ― OFF
17 等待基板传送 绿灯闪烁 ― ― OFF
18
生
产
无元件 出错中 红灯点亮+黄灯闪烁 ― OFF
19 紧急停止中 红灯点亮 ― ― OFF
20 返回原点中 黄灯点亮 ― ― OFF
21 自我诊断 黄灯点亮 ― ― OFF
22 故障解析 黄灯点亮 ― ― OFF
23 自我校准 黄灯点亮 ― ― OFF
24 设置变更中 黄灯点亮 ― ― OFF
25 生产中一侧等待传送 绿灯闪烁 － － OFF
26 其他 全部点亮
OFF
初始状态是指，接通电源后到可进行操作为止的状态。此外，菜单状态指初始状态以后的初始
画面。
(4)信号灯的警报器
信号灯的警报器为选购项。使用不带警报器的信号灯时，务必把警报器设置为 OFF。警报器设
置在 ON 状态下，当状态转变时会发出警报。要停止警报声时，可按下前操作面板的任意开关，
例如〈START〉开关、〈STOP〉开关。以停止警报声为目的按下开关，只对停止警报器有用，
不起原本的开关按钮的作用。
－：指示灯熄灭
：指示灯点亮
：指示灯闪烁
第2部 基本编 第7章 机器设置
7-42
7-4-12 坏板标记读入器示教
在难以区别坏板标记的颜色和基板的颜色时，可调节传感器的灵敏度。
请选择基板上较平的位置放置坏板标记。
使用坏板标记读入器时，请对各个要使用的装置进行示教。使用 OCC 摄像机时，1 个 OCC 的示
教结果会反映到全部 OCC 里。
选择坏板标记读入器示教后，会显示如下“坏板标记读入器示教”画面。

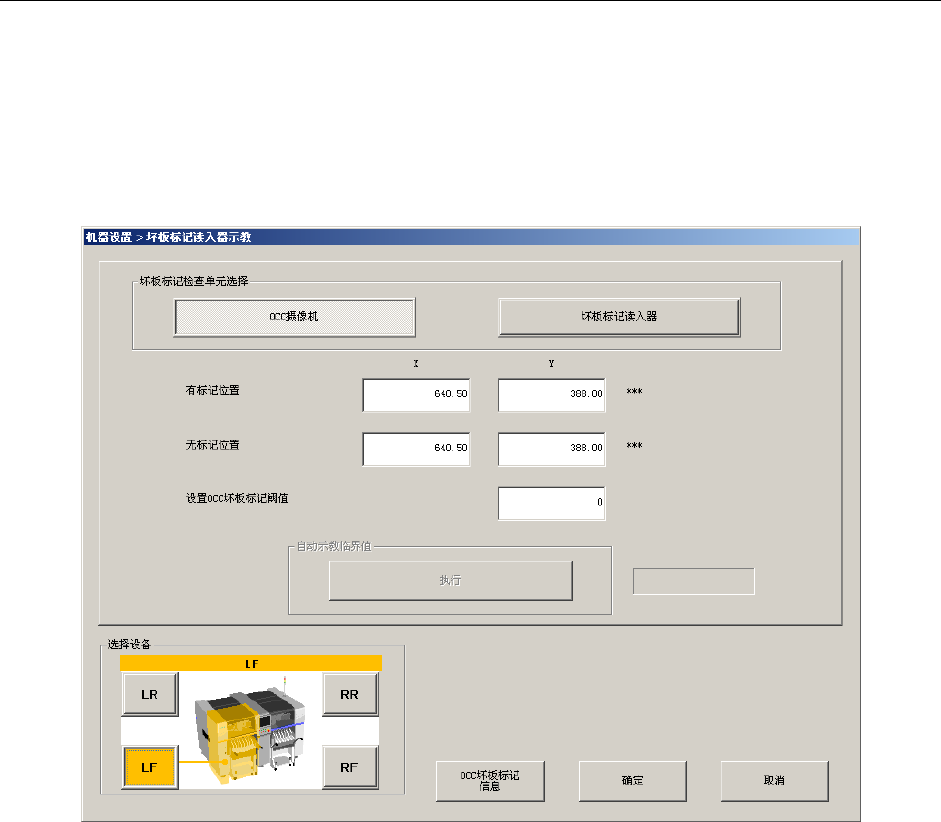

图 7-4-12-1 坏板标记读入器示教设置画面(OCC 摄像机)
第2部 基本编 第7章 机器设置
7-43
(1) 设置项目
在检查坏板标记单元中选择 OCC 摄像机时
表 7-4-12-1 设置项目
No. 项目 设置内容
1 有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2 无标记位置 没有坏板标记位置(基板表面)
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
在检查坏板标记单元中选择坏板标记读入器时
表 7-4-12-2 设置项目
No. 项目 设置内容
1 传感器 ON 位置 设置传感器 ON 的位置
2 传感器 OFF 位置 设置传感器 OFF 的位置
(2) 设置方法
选择“坏板标记检查单元”。如通过 OCC 识别坏板标记，请选择“OCC 摄像机”。如通过坏板标
记读入器识别坏板标记，请选择“坏板标记读入器”。
根据所选择的检查单元的不同，画面显示的设置项目内容会有所不同，要对各设置项目进行
示教。
在设置使用单元（选项单元）时把使用坏板标记读入器设置为“不使用”时，无法选择“坏
板标记读入器”。
1）选择 OCC 摄像机时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) XY 的位置时，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
d) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按“摄像机”按钮后即
可开始进行示教。
2）选择坏板标记读入器时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) 输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
d) 输入 XY 位置后，执行自动示教临界值。
