第2部 基本编 第7章 机器设置 7-46 (4) 执行动作(坏板标记读入器) 1)选择执行后，画面显示如下的状态“初始化中”画面，将执行坏板标记读入器的示教。 图 7-4-12-5 坏板标记读入器初始化画面 2)之后，会显示如下状态为“执行中”的画面。执行坏板标记读入器的示教。 图 7-4-12-6 坏板标记读入器示教执行中画面
第2部 基本编 第7章 机器设置
7-45
c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。
图 7-4-12-3 OCC 坏板标记示教画面 2
d) 测量后如获得了阈值，按下“OCC 坏板标记信息”按钮后，画面将显示测量结果。
图 7-4-12-4 OCC 坏板标记示教结果画面
第2部 基本编 第7章 机器设置
7-46
(4) 执行动作(坏板标记读入器)

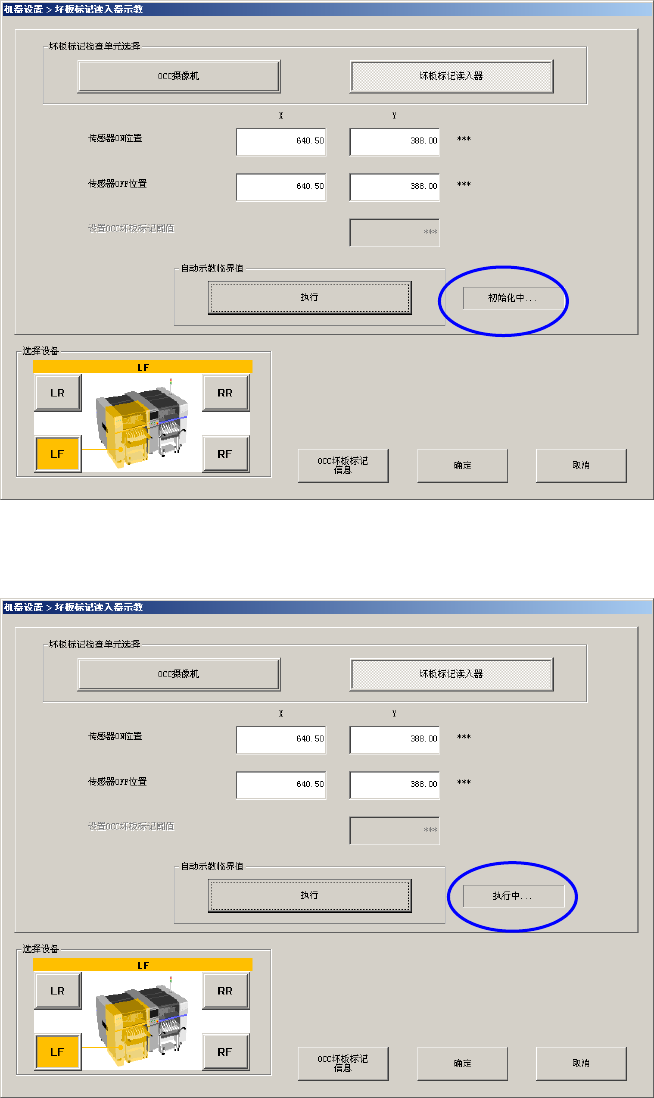

1)选择执行后，画面显示如下的状态“初始化中”画面，将执行坏板标记读入器的示教。
图 7-4-12-5 坏板标记读入器初始化画面
2)之后，会显示如下状态为“执行中”的画面。执行坏板标记读入器的示教。
图 7-4-12-6 坏板标记读入器示教执行中画面
第2部 基本编 第7章 机器设置
7-47
3)坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下“是”按钮为中断处理。按下“否”按钮为继续执行处理。
图 7-4-12-7 停止坏板标记读入器示教提示画面
