第2部 基本编 第7章 机器设置
7-47
3)坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下“是”按钮为中断处理。按下“否”按钮为继续执行处理。

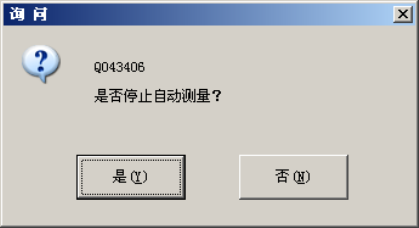

图 7-4-12-7 停止坏板标记读入器示教提示画面
第2部 基本编 第7章 机器设置
7-48
7-4-13 设置叠加画面
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
选择叠加画面设置后，会显示如下画面。
图 7-4-13-1 设置叠加画面
(1) 设置项目
表 7-4-13-1 设置项目
No. 项目 设置内容
亮度 按下“+”后亮度变强，按下“-”后亮度变弱。
对比度 按下“+”后对比度变强，按下“-”后对比度
变弱。
1 叠加画面的设置
VRAM 偏移量 对摄像机的图像领域内在 VRAM 的 Y 方向的偏离
线数进行设置。
第2部 基本编 第7章 机器设置
7-49
7-4-14 吸取错误条件设置
选择吸取错误条件设置后，可显示如下画面。
设置每个送料器的总吸取次数中的吸着率。在操作选项中的生产中显示选项勾选"显示吸取错误"
后，在生产开始前，若有未达到设置的吸着率的送料器时，画面会显示“错误”。

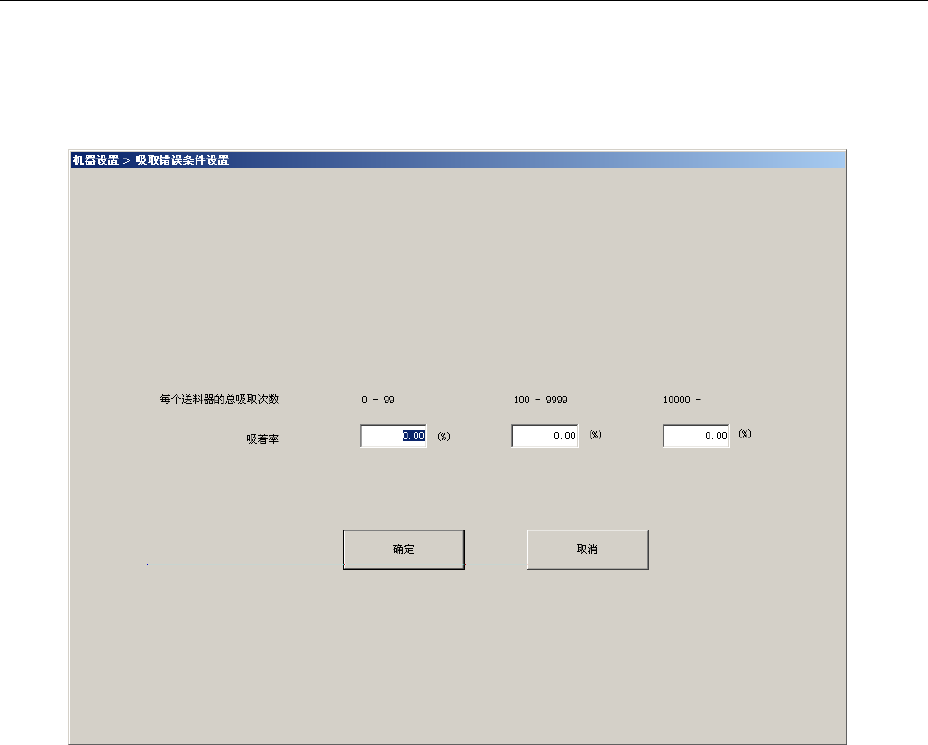

图 7-4-14-1 吸取错误条件设置画面
