第2部基本编第7章机器设置

7-51

7-5 简易控制

从机器设置、手动控制、自动校准、MS 参数功能栏中选择“简易控制”后，可打开如下的简易控

制主画面。

画面上设有“轴移动”和“单元”标签。

按下“轴移动”标签后，可用“选择设备”按钮、“控制单元”按钮、“轴种类”按钮，对指定的控

制单元进行操作。

按下“单元”标签后，可用“选择设备”按钮、“Head”按钮，对“Head 单元”或各站点内指定的

OCC、BMR、HMS、CAL 块照明、ATC、传送控制，进行控制。

7-5-1 轴移动的显示

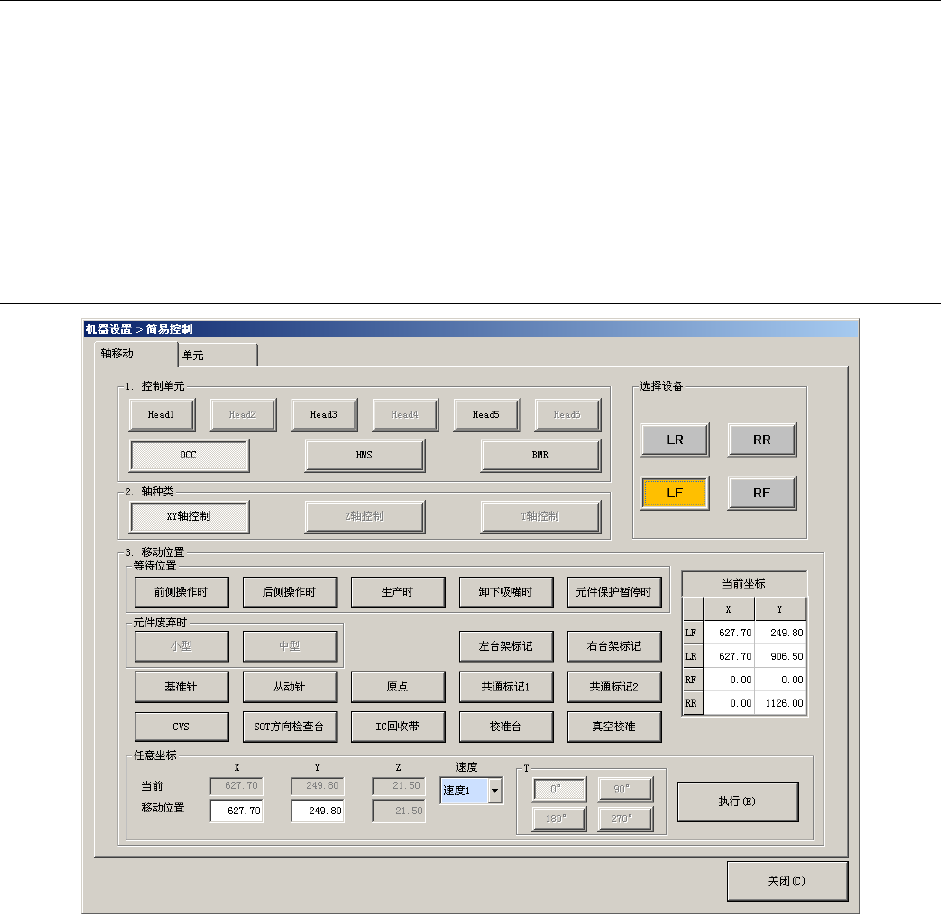

图 7-5-1-1 简易控制主画面(轴移动画面)

第2部基本编第7章机器设置

7-52

7-5-2 控制轴移动

7-5-2-1 控制 XY 轴

XY 轴的移动如下所示。在主画面上选择控制单元，即可移动轴。

※ 可设置基准针、从动针、CVS、SOT 方向检查台、IC 回收带为有效。

※ 从“Head 的吸嘴有无状况”启动简易控制画面后，只能对以下项目进行操作

・控制单元 :选择 Head1～6（贴片头），OCC，HMS，BMR

・ XY 轴控制:“前侧操作时，后侧操作时，卸下吸嘴时”，任意坐标

・ Z 轴控制 :与通常操作相同

表 7-5-2-1-1 XY 轴控制(控制单元：OCC、Head、 HMS、 BMR)

No. 移动位置项目详细项目

1 前侧操作时所有 Head 都向后侧的左侧移动。

2 后侧操作时所有 Head 都向前侧的左侧移动。

3 生产时指定的整个控制单元移动到生产时的位置。

4 卸下吸嘴时指定的整个控制单元移动到卸下吸嘴的位置。

5 元件保护暂停时指定的整个控制单元移动到元件保护暂停位置。

6 基准针指定的整个控制单元移动到基准针的位置。

7 从动针指定的整个控制单元移动到从动针的位置。

8 原点 OCC 移动到原点坐标处。

9 共通标记 1 指定的整个控制单元移动到共通标记 1 的位置。

10 共通标记 2 指定的整个控制单元移动到共通标记 2 的位置。

11 校准台指定的整个控制单元移动到校准台的第一标记处。

12 真空校准指定的整个控制单元移动到真空 CAL 校准台的位置。

13 CVS 指定的整个控制单元移动到 CVS 位置。

14 SOT 方向检查台指定的整个控制单元移动到 SOT 方向检查台位置。

15 IC 回收带指定的整个控制单元移动到 IC 回收带的位置。

表 7-5-2-1-2 XY 轴控制(控制单元：Head、 HMS、 BMR)

No. 移动位置项目详细项目

1 元件废弃时(小型) 指定的整个控制单元移动到小型元件废弃位置。

2 元件废弃时(中型) 指定的整个控制单元移动到中型元件废弃位置。

3 坏板标记左指定的 Head 单元移动到送料器台架标记左侧识别位置。

4 坏板标记右指定的 Head 单元移动到传送器台架标记右侧识别位置。

第2部基本编第7章机器设置

7-53

7-5-2-2 Z 轴控制

控制单元选择“Head”时，可移动 Z 轴。

图 7-5-2-2-1 简易控制画面(Z 轴移动画面)

※当选择“基准面高度”、“交换吸嘴高度”按钮后，会显示吸嘴降低提示信息。

表 7-5-

2-2-1 Z 轴控制(控制单元：Head 1 - 6)

No. 移动位置项目详细项目

1 等待高度指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。

2 激光高度指定的 Head 移至激光高度的位置。

3 XY 移动高度指定的 Head 移至元件高度上方 + 3mm 的位置。

4 基准面高度指定的 Head 移至基准面高度的位置。

5 交换吸嘴高度指定的 Head 移至交换吸嘴高度的位置。

7-5-2-3

轴控制

控制单元选中“Head”时，可移动

轴。
