第2部 基本编 第7章 机器设置
7-53
7-5-2-2 Z 轴控制
控制单元选择“Head”时，可移动 Z 轴。
图 7-5-2-2-1 简易控制画面(Z 轴移动画面)
※当选择“基准面高度”、“交换吸嘴高度”按钮后，会显示吸嘴降低提示信息。
表 7-5-
2-2-1 Z 轴控制(控制单元：Head 1 - 6)
No. 移动位置项目 详细项目
1 等待高度 指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。
2 激光高度 指定的 Head 移至激光高度的位置。
3 XY 移动高度 指定的 Head 移至元件高度上方 + 3mm 的位置。
4 基准面高度 指定的 Head 移至基准面高度的位置。
5 交换吸嘴高度 指定的 Head 移至交换吸嘴高度的位置。
7-5-2-3
θ
轴控制
控制单元选中“Head”时，可移动
θ
轴。
第2部 基本编 第7章 机器设置
7-54
7-5-3 移至任意坐标的操作
7-5-3-1 移动 XYZ
选择要控制的轴的种类“XY 轴控制”、“Z 轴控制”，按下“执行”按钮，即可把轴移至任意的指
定坐标位置。

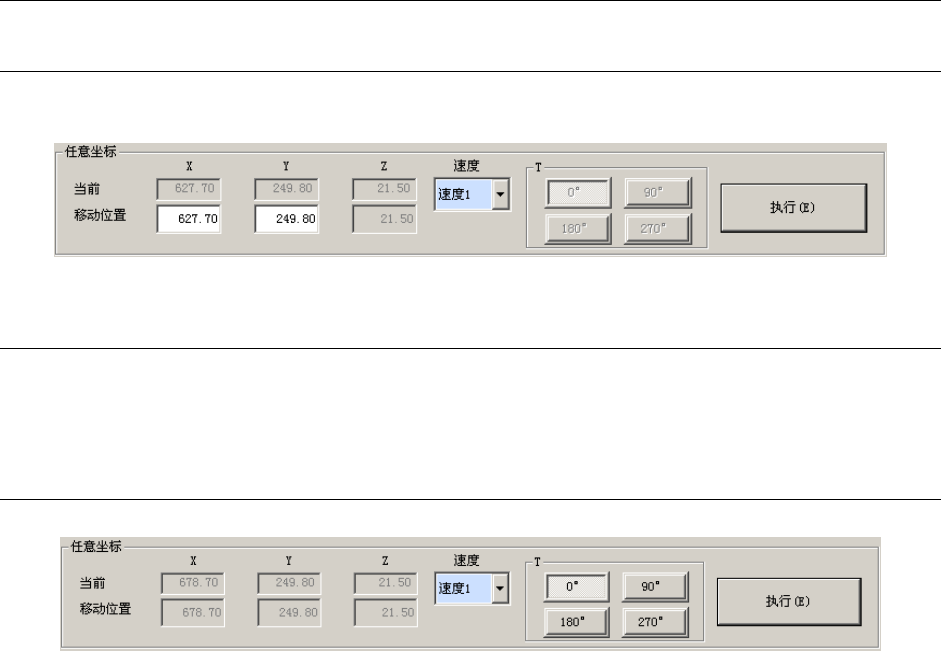

图 7-5-3-1-1 简易控制任意坐标(XY)
7-5-3-2 速度
选择要控制的轴的种类 “XY 轴控制”、“Z 轴控制”、“
θ
轴控制”，按下“执行”按钮，即可按
指定的速度移动轴。
7-5-3-3
θ
旋转
轴的种类选中“
θ
轴控制”，按下“执行”按钮后，
θ
轴即可按指定的角度进行旋转。
图 7-5-3-3-1 简易控制任意坐标(
θ
)
第2部 基本编 第7章 机器设置
7-55
7-5-4 显示单元和执行
可对指定的 Head 单元的真空、吹气、 OCC、 BMR、 HMS、 ATC、传送控制，进行控制。

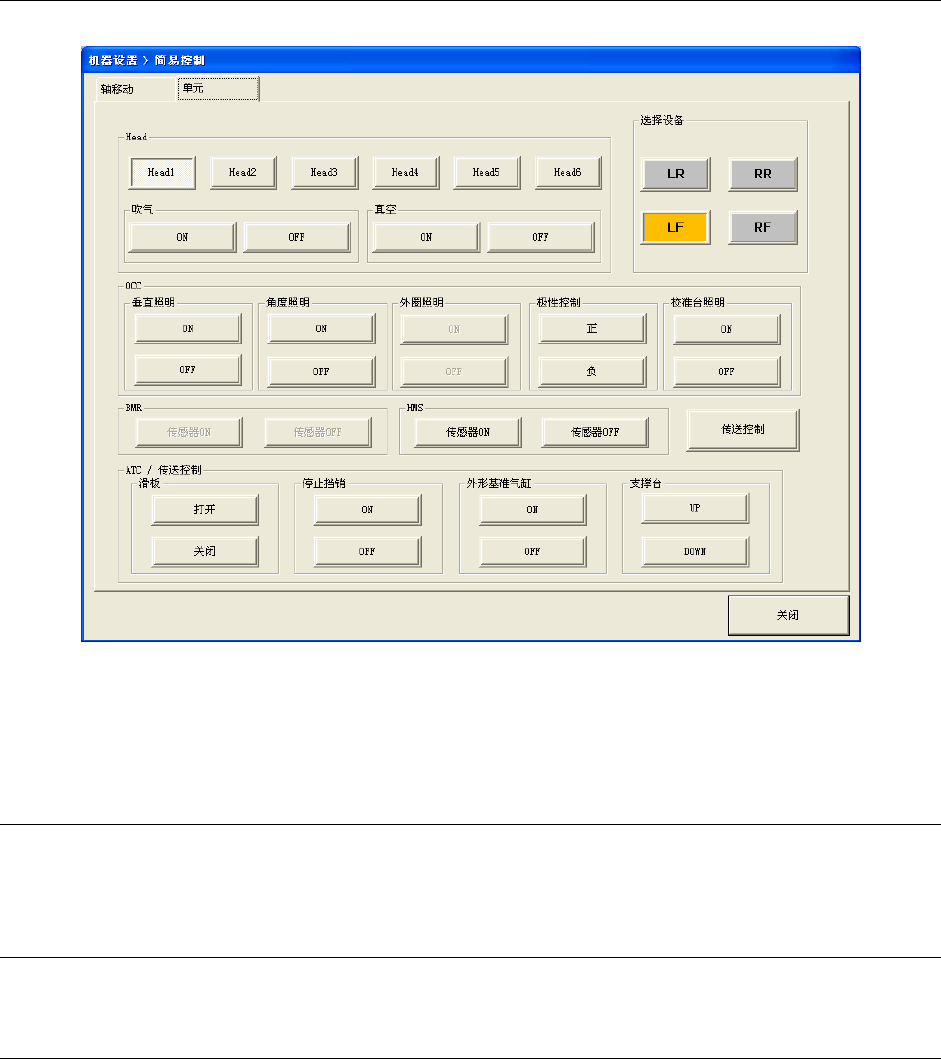

图 7-5-4-1 简易控制单元标签画面
※从“Head 的吸嘴有无状况”启动简易控制画面后，只能控制 ATC／传送控制：滑板的开关项目。
7-5-4-1 OCC
执行垂直照明、角度照明、外圈照明、校准台照明的开关控制。
可转换正、负极性。
7-5-4-2 BMR、HMS
可执行 HMS、BMR 的传感器开关控制。
7-5-4-3 ATC / 传送控制
可执行 ATC 滑板的开关、停止挡销的开关、外形基准气缸的开关、支撑台的升降控制。
按下“传送控制”按钮后，可显示基板传送主画面。
※详细内容可参照“4-5-4-1 传送”。
